EJÉRCITO TM 9-2815-254-24 AIR
FORCE A 38G1-94-2

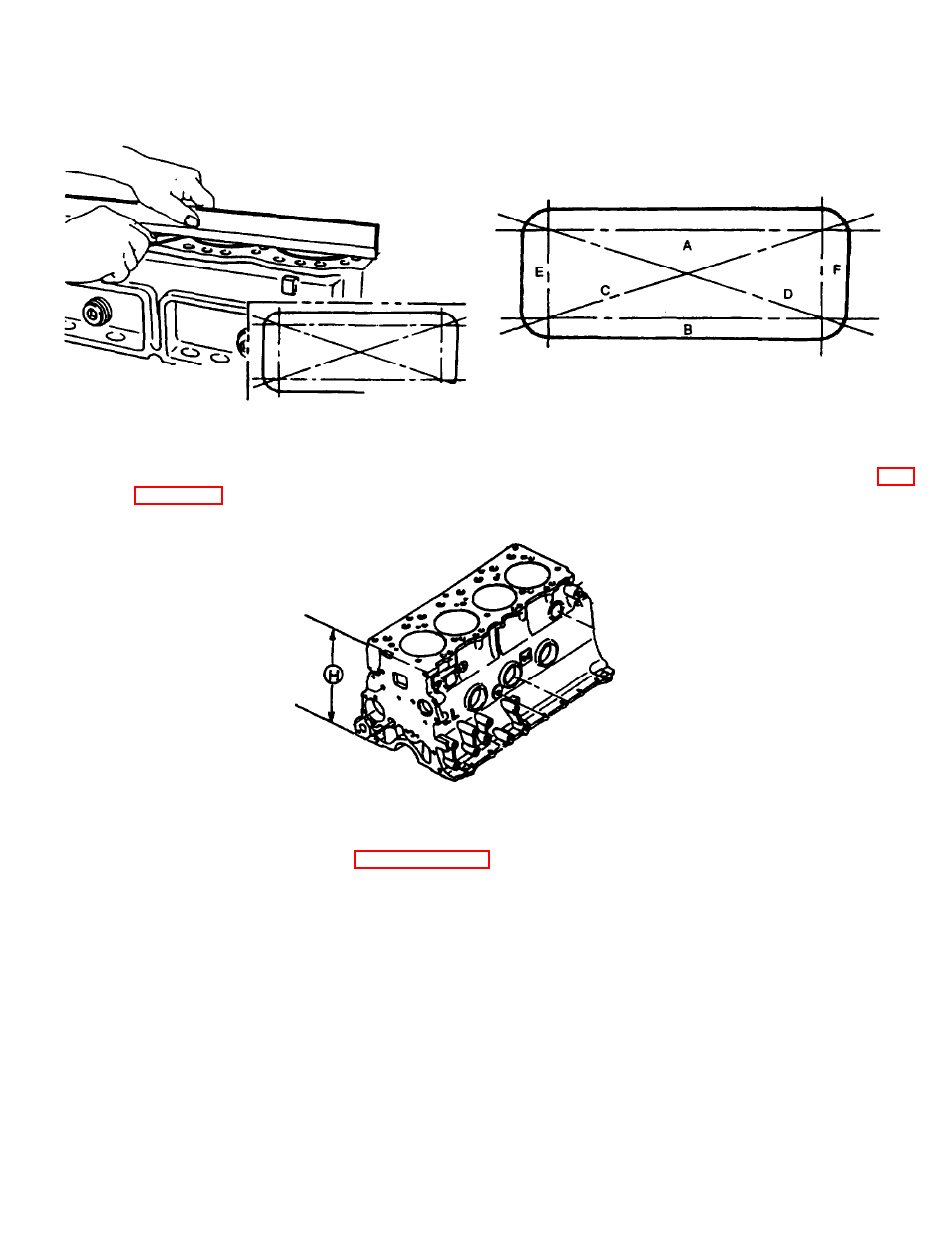

FIGURA 3-112. La medición Bloque de cilindros superior de la cara alabeo
altura del bloque de cilindro estándar es de 10,748 pulg. (273 mm) con un límite de 10.732 pulg. (272,6 mm), se refiere a Fig- URE 3-113.
(5)
(6) Instalar camisa de cilindro, referirse al párrafo 3-32,3. (7) Instalar cilindro
sangrado <pasador de sujeción.
segundo. Medir agujero de cilindro de revestimiento como sigue:
(1) El uso de un indicador de cilindro, medir agujero de cilindro de revestimiento en un punto 0,59 a 0,75 pulg. (15 a 19 mm) desde la parte superior
de revestimiento donde la mayor parte del desgaste está presente. Tomar la medición tanto en el empuje y direcciones axiales del cigüeñal.
3-166
FIGURA 3-113. Bloque de cilindros Medición de la altura
