Récapitulatif
Unité de commande du chargeur

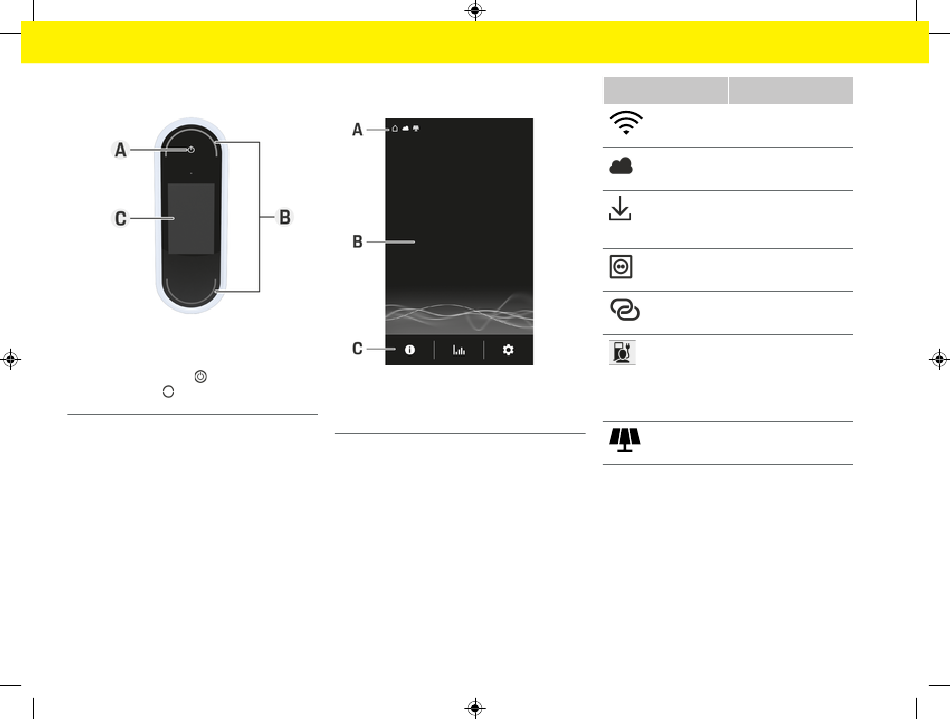

Fig. 47: Unité de commande
A
Bouton marche/arrêt
B
Voyants d'état
C
Écran
Le bouton Marche/Arrêt A (Fig. 47) permet de met-
tre en marche et d'éteindre le chargeur.
Les voyants d'état B (Fig. 47) indiquent l'état du
chargeur.
L'écran C (Fig. 47) permet de communiquer avec le
chargeur, il affiche des informations et des messages
d'erreur.
100
Éléments d'affichage et de com-
mande sur l'écran
Fig. 48: Écran du chargeur
A
Barre d'état
B
Zone d'information
C
Barre de menu
Un capteur de luminosité contrôle la luminosité d'af-
fichage de l'écran. La luminosité s'adapte automati-
quement aux conditions de lumière de l'environne-
ment.
Barre d'état
Différents symboles peuvent être affichés dans la
barre d'état.
La vue d'ensemble suivante montre la signification
des symboles de la barre d'état.
Symbole
Signification
Connexion WiFi dispo-
nible
Connexion au serveur
disponible
Mise à jour du logiciel
en cours de télécharge-
ment
Connexion au réseau
PLC disponible
Le point d'accès est en
place
Un profil de charge est
activé dans le véhicule.
La recharge est effec-
tuée en fonction des ré-
glages de ce profil.
Système photovoltaï-
que connecté
Barre d'état
Différents symboles peuvent être affichés dans la
barre d'état.
La vue d'ensemble suivante montre la signification
des symboles de la barre d'état.
