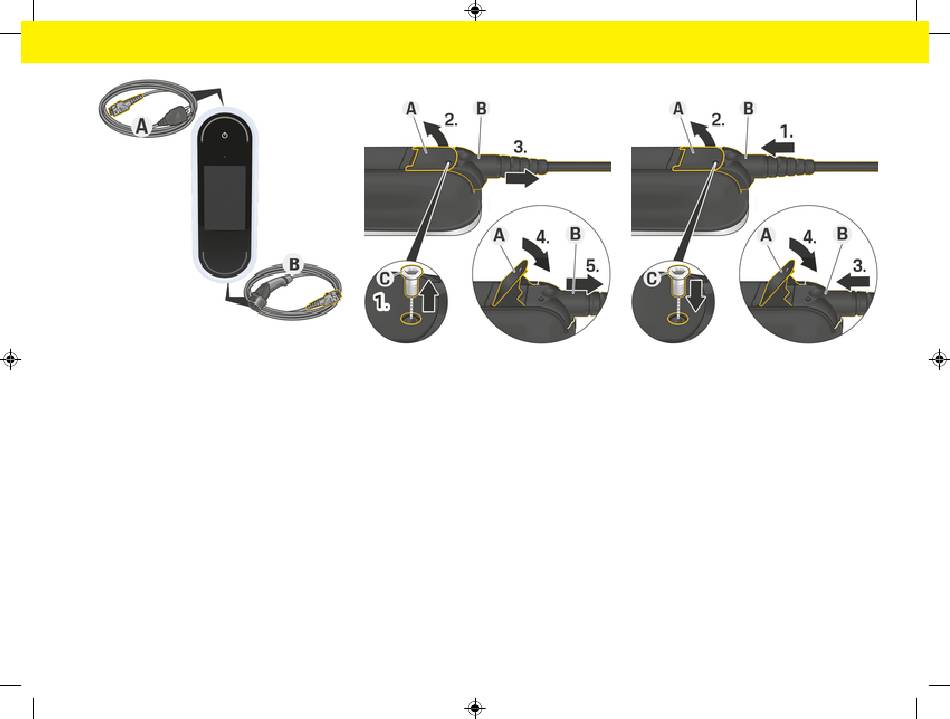

Fig. 124: Ligações na unidade de comando
O cabo de alimentação A pode ser removido e inse-
rido no topo da unidade de comando.
O cabo do veículo B é removido e inserido no fundo
da unidade de comando
Desligar cabos
Fig. 125: Desligar cabos
b O carregamento da bateria de alta tensão termi-
nou e a ficha do veículo foi removida da porta de
carga do veículo.
b A ficha foi desligada da tomada elétrica.
1. Retire o parafuso C (Fig. 125) com uma ferra-
menta adequada.
2. Levante alavanca A (Fig. 125).
3. Puxe a ficha B (Fig. 125) para fora até sentir
resistência.
4. Feche a alavanca A (Fig. 125).
5. Puxe a ficha B (Fig. 125) completamente para
fora.
Fixar cabos
Fig. 126: Ligar cabos e fixar fichas
b A alavanca A (Fig. 126) está fechada.
1. Introduza a ficha B (Fig. 126) na unidade de
comando até sentir resistência.
2. Levante alavanca A (Fig. 126).
3. Empurre a ficha B (Fig. 126) completamente
para dentro.
4. Feche a alavanca A (Fig. 126).
5. Fixe a ficha B (Fig. 126) na unidade de comando
utilizando o parafuso C (Fig. 126).
Configuração
