Unidad de control del cargador

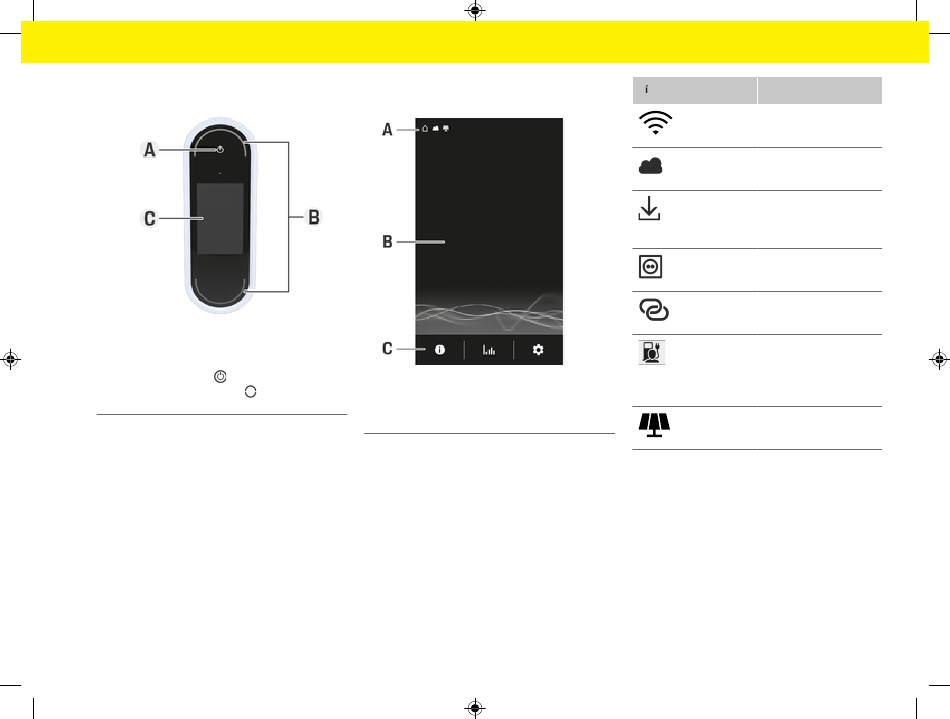

Fig. 91: Unidad de control
A
Botón de encendido
B
Indicadores LED de estado
C
Pantalla
El botón de encendido A (Fig. 91) permite encender y
apagar el cargador.
Los indicadores LED de estado B (Fig. 91) muestran
el estado del cargador.
La pantalla C (Fig. 91) se comunica con el cargador y
muestra la información y los avisos de avería.
Elementos de visualización y con-
trol en la pantalla
Fig. 92: Pantalla del cargador
A
Barra de estado
B
Área de información
C
Barra de menú
Un sensor de brillo controla el brillo de la pantalla. El
brillo se adapta automáticamente a las condiciones
de iluminación del entorno.
Barra de estado
La barra de estado puede mostrar diferentes símbo-
los.
La siguiente descripción general muestra el signifi-
cado de los símbolos de la barra de estado.
S mbolo
Significado
Conexión Wi-Fi dispo-
nible
Conexión del servidor
disponible
Se está descargando
una actualización de
software
Conexión con la red
PLC disponible
Se establece un hots-
pot
Un perfil de carga está
activado en el vehículo.
Se carga tras los ajus-
tes de este perfil.
Sistema fotovoltaico
conectado
Barra de estado
La barra de estado puede mostrar diferentes símbo-
los.
La siguiente descripción general muestra el signifi-
cado de los símbolos de la barra de estado.
Vista general
