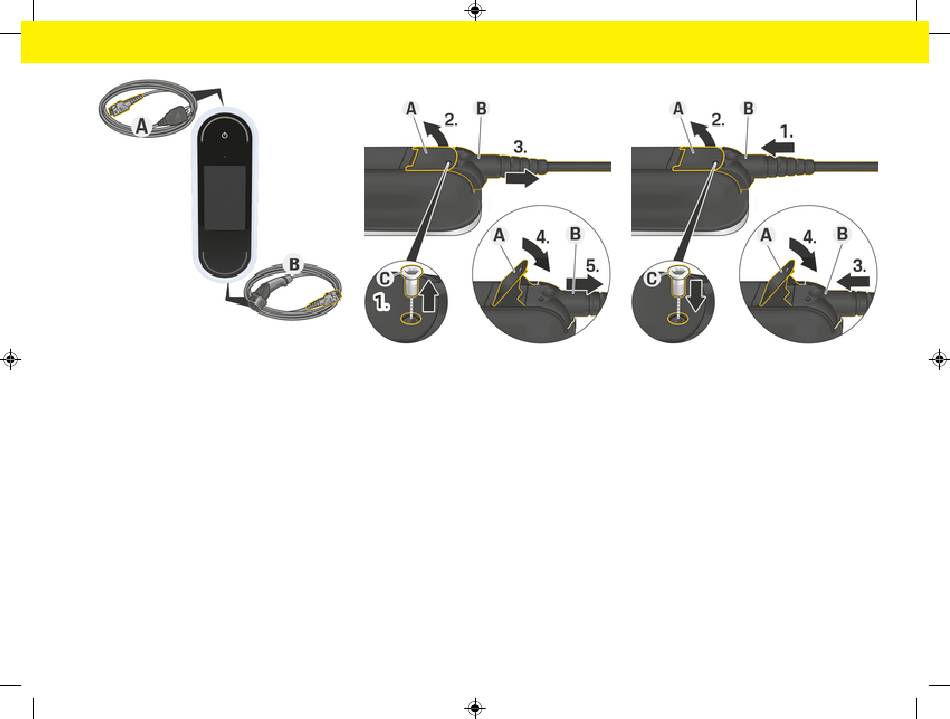

Fig. 102: Conexiones en la unidad de control
El cable de alimentación A se inserta y libera en el
extremo superior de la unidad de control.
El cable de vehículo B se inserta y libera en el ex-
tremo inferior de la unidad de control
Extracción del cable
Fig. 103: Extracción del cable
b El proceso de carga de la batería de alta tensión
ha finalizado y el enchufe del vehículo está reti-
rado del puerto de carga en vehículo.
b El enchufe está desconectado de la toma de co-
rriente.
1. Suelte el tornillo C (Fig. 103) con la herramienta
adecuada.
2. Levante la palanca A(Fig. 103).
3. Extraiga el enchufe B (Fig. 103) hasta que note
la primera resistencia.
4. Cierre la palanca A (Fig. 103).
5. Extraiga el enchufe B (Fig. 103) completamente.
Fijación del cable
Fig. 104: Fijación del cable y el enchufe
b La palanca A (Fig. 104) está cerrada.
1. Inserte el enchufe B (Fig. 104) en la unidad de
control hasta que note la primera resistencia.
2. Levante la palanca A(Fig. 104).
3. Inserte el enchufe B (Fig. 104) completamente.
4. Cierre la palanca A (Fig. 104).
5. Fije el enchufe B (Fig. 104) a la unidad de control
con el tornillo C (Fig. 104).
