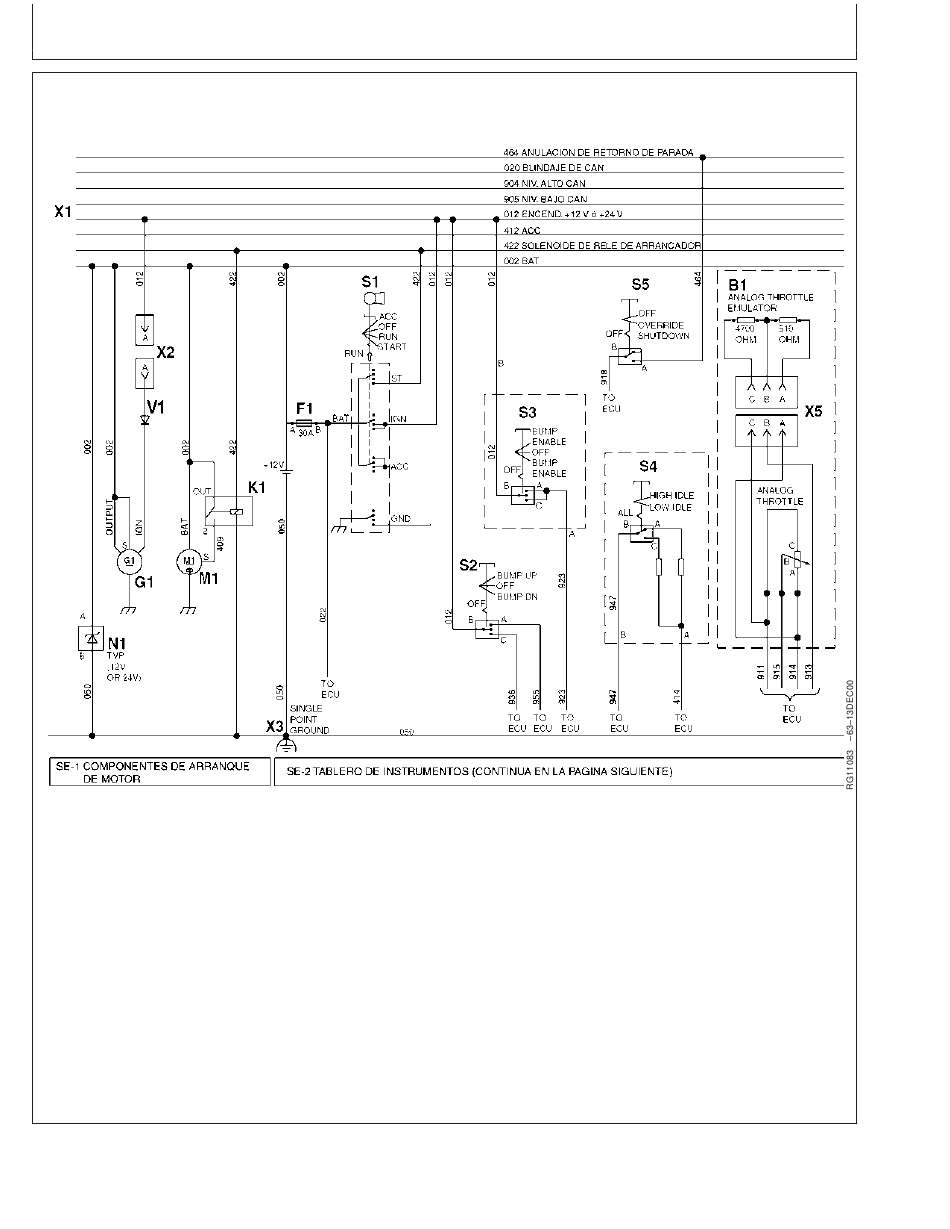

DIAGRAMA DE ALAMBRADO DEL MOTOR (CON TABLERO DE INSTRUMENTOS
ELECTRONICO)—MOTORES ( —199,999)
B1—Acelerador analo ´ gico o
simulador
E1—Regulador (24 V) o
enchufe (12 V) de
iluminacio ´ n de fondo
F1—Fusible (30 A) (para arne ´ s) P2—Medidor opcional
F2—Fusible (5 A) (para tablero
de instrumentos)
G1—Alternador
K1—Rele ´ de arrancador
M1—Arrancador
Localizacio ´ n de averı ´ as
N1—Protector contra voltajes
transitorios
N2—Regulador de voltaje
(para 24 V)
P1—Medidor opcional
P3—Mano ´ metro de aceite
P4—Termo ´ metro de
refrigerante
P5—Pantalla de taco ´ metro
P6—Horo ´ metro/medidor de
diagno ´ stico
S1—Llave de contacto
S2—Interruptor selector de
velocidad (momenta ´ neo)
S3—Interruptor de activacio ´ n
de ajuste de velocidad
(momenta ´ neo)
S4—Interruptor de velocidad
alta/baja
S5—Interruptor de sobrepaso
de apagado
(momenta ´ neo)
50-8
209/347
S6—Atenuador de luces o
enchufe de puente
V1—Diodo
X1—Conector de arne ´ s de
vehı ´ culo
X2—Arne ´ s del alternador
X3—Tierra de punto u ´ nico
X4—Terminador CAN
X5—Conector de acelerador
analo ´ gico
DPSG,OUOD002,1837 –63–16AUG00–1/1
