2.7 RESTRICCIÓN POR FLUJO EXCESIVO
En algunos casos el transformador protegido está sujeto a sobreflujo debido a la sobrecarga temporal con tensión
superior a la nominal, o por frecuencia de tensión reducida. Por ejemplo, cuando se desconecta súbitamente la
carga de un transformador de potencia, la tensión en los terminales de entrada del transformador puede superar
en un 10-20% del valor nominal. Dado que la tensión aumenta, también se produce un incremento de flujo. Como
resultado, la corriente de excitación en régimen permanente del transformador pasa a ser más alta. La corriente
de excitación resultante circula solo en un devanado y aparece por tanto en forma de corriente diferencial, que
puede elevarse hasta un valor lo suficientemente alto como para accionar la protección diferencial. A
continuación se muestra una forma de onda típica de corriente diferencial durante dicha condición.
E03107

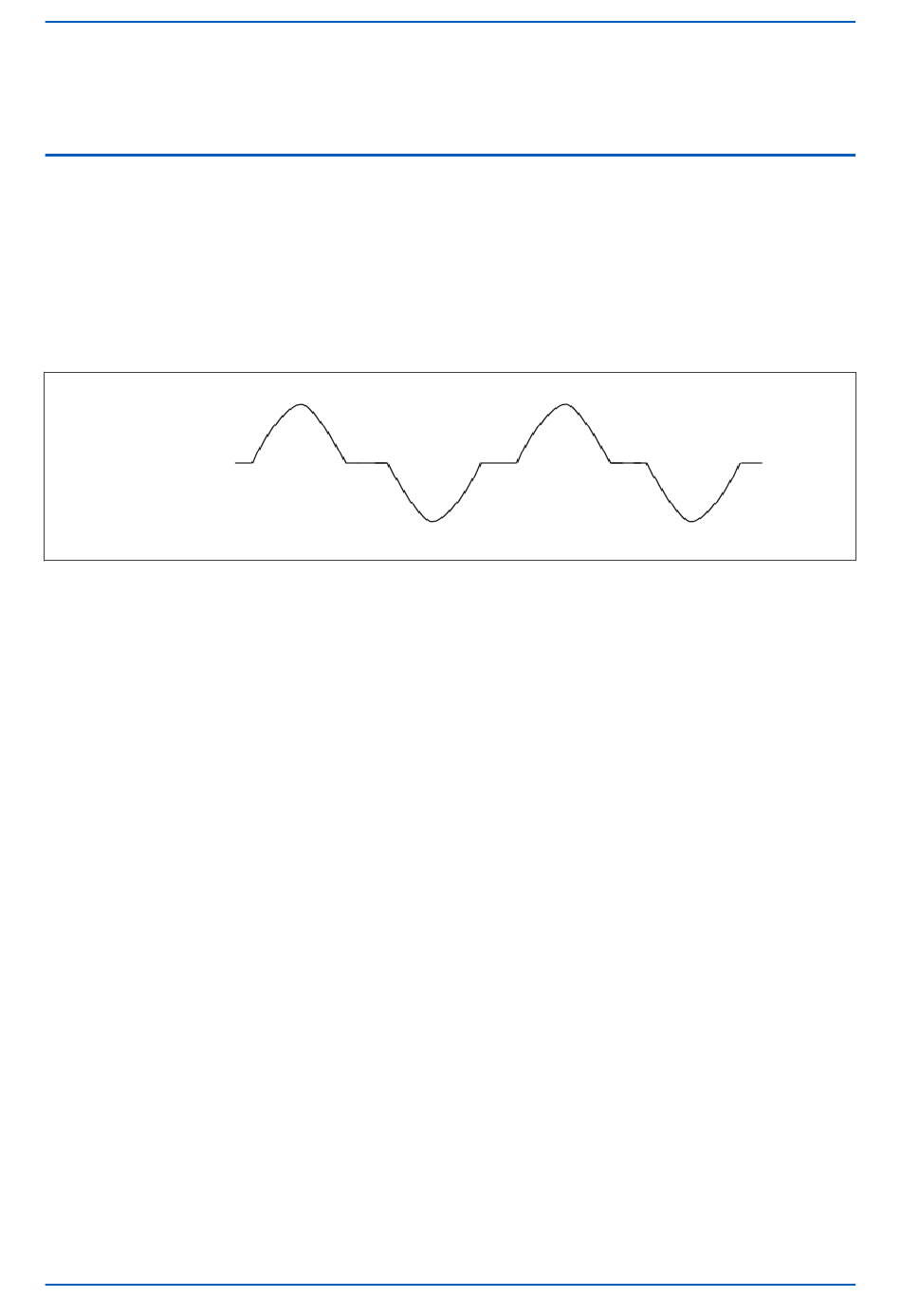

Figura 39: Forma de onda típica de corriente de sobreflujo
Tales formas de onda poseen un contenido significativo de 5º armónico. Podemos por tanto desarrollar un
método restrictivo basado en el contenido de quinto armónico de la corriente de irrupción. El mecanismo por el
cual se consigue se denomina bloqueo de quinto armónico.
