5 PROTECCIÓN RTD
Una sobrecarga prolongada de los transformadores puede originar que sus devanados se sobrecalienten,
resultando en un envejecimiento prematuro del aislamiento, o en casos extremos, en un fallo del aislamiento. Para
proteger frente a esto, pueden utilizarse dispositivos de detección de temperatura resistivos (RTD) para medir
temperaturas en diferentes ubicaciones del transformador. Los RTD funcionan utilizando la característica de
resistencia frente a temperatura de los metales. Cuando el metal se calienta, su resistencia cambia. Esto puede
utilizarse para retroalimentar la información de temperatura, que los dispositivos de protección pueden utilizar
para el control de la temperatura, alarmas, o para la toma de decisiones sobre protección.
Las sondas se colocan normalmente en áreas del equipo susceptibles de sobrecalentamiento o de sufrir daños
por calor. Esto podría servir como protección frente al sobrecalentamiento de puntos calientes del devanado o de
sobretemperatura en el aceite de aislamiento.
La medición directa de temperatura puede proporcionar una protección térmica más fiable que la de los cálculos
de modelos térmicos.
Nota:
No seleccionar opciones RTD si la placa RTD no está instalada.
5.1 IMPLEMENTACIÓN DE LA PROTECCIÓN RTD
El P64x utiliza sondas PT100 RTD para la protección frente a cualquier sobrecalentamiento general o localizado.
Dichas sondas pueden medir temperaturas entre –40 y +300 C. A 0 C tienen una resistencia de 100 Ohmios.
El dispositivo acepta entradas de hasta diez dispositivos detectores de temperatura resistivos (RTD) PT100 de 2
hilos o de 3 hilos. Se conectan como se muestra:
RTD PT100 de 3 hilos
V03202

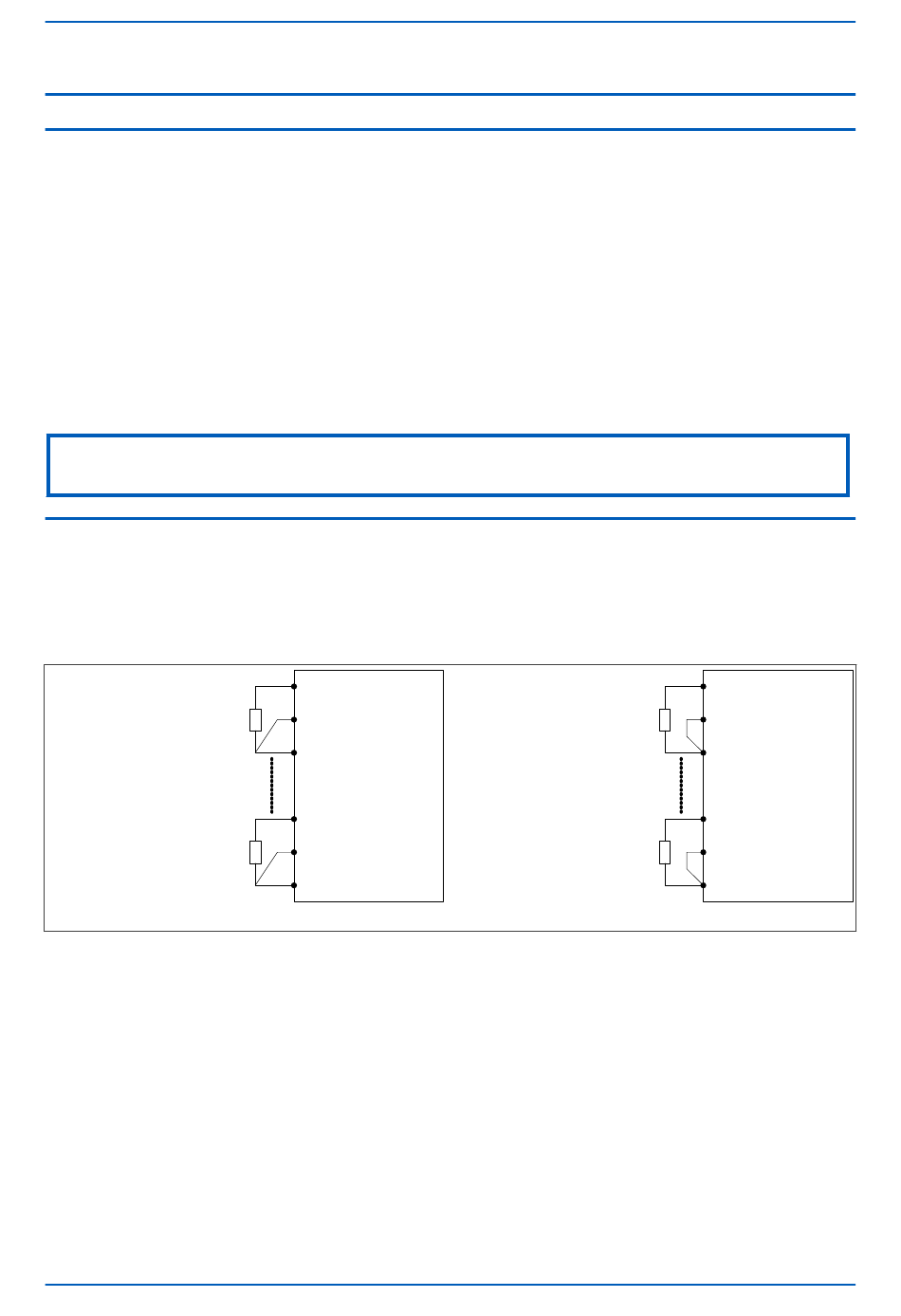

Figura 65: Conexión para sondas térmicas RTD
Se puede habilitar o deshabilitar cada RTD utilizando el ajuste Selecc. RTD en la columna PROTECCIÓN RTD del
grupo de ajustes correspondiente. El ajuste contiene una cadena binaria de diez dígitos para representar los 10
RTD en secuencia, de derecha a izquierda. Por ejemplo si se ajusta Selecc. RTD a 0000000111, RTD1, RTD2 y RTD3
quedarán habilitados, y los ajustes asociados serán visibles en el menú.
Puede fijarse el ajuste de temperatura para la etapa de alarma para cada RTD en las celdas RTD Alarma Ajuste y
el retardo temporal de la etapa de alarma en las celdas RTD Disp Tempo.
Asimismo, puede fijarse el ajuste de la etapa de disparo para cada RTD en las celdas RTD Disp. Ajuste y el retardo
temporal de la etapa de disparo en las celdas RTD Trip Dly.
En el caso de que la resistencia medida de un RTD se encuentre fuera del rango permitido, se genera una alarma
de fallo RTD, indicando una entrada RTD de circuito abierto o cortocircuito. Estas condiciones quedan señalizadas
P64x-TM-ES-1.3
Capítulo 7 - Monitorización de la condición del transformador
RTD
NO 1
RTD
NO 10
IED
RTD PT100 de 2 hilos
RTD
NO 1
RTD
NO 10
IED
