P64x
4.2
LÓGICA DE SOBRETENSIÓN RESIDUAL
VN
Umbral Volt VN>1
832
STT Bloq Rápido
418
VN>1 Bloq tempo

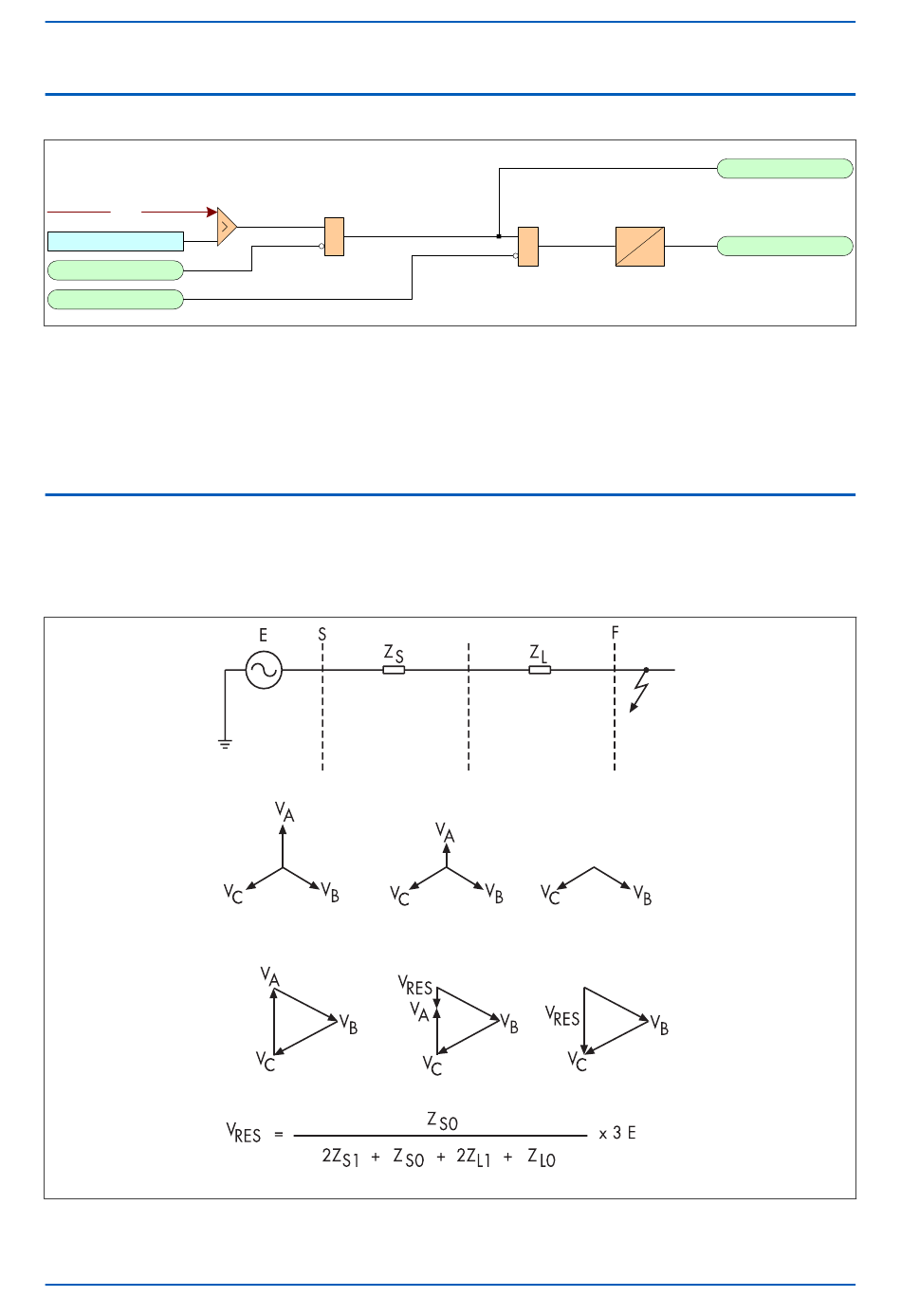

Figura 112: Lógica de sobretensión residual
El módulo de sobretensión residual (VN>) es un detector de nivel que detecta cuándo la magnitud de tensión
supera el umbral establecido, para cada etapa. Cuando esto ocurre, la salida del comparador genera una señal de
Arranque (VN>(n) Arranque), lo que significa el "arranque de la protección". Puede bloquearse mediante una señal
de STT Bloq Rápido. Esta señal de Arranque se aplica al módulo temporizador. La salida del módulo temporizador
es la señal VN>(n) Disparo que se utiliza para gobernar el relé de salida de disparo.
4.3
GUÍA DE APLICACIÓN
4.3.1
CÁLCULO PARA SISTEMAS CON PUESTA A TIERRA SÓLIDA
Considerar una falta de fase A a tierra en un sistema radial simple.
Figura 113: Tensión residual para un sistema con puesta a tierra sólida
P64x-TM-ES-1.3
&
IED
Capítulo 11 - Funciones de protección de tensión
&
IDMT/DT
E00800
804
VN>1 Arranque
700
VN>1 Disparo
V00802
267
