Lo mismo se cumple para el devanado de BT y su TI T3 asociado, así como para el devanado TTerc y su TI T2
asociado.

Asociaciones de devanados para el P645

Si se asigna un elemento de sobreintensidad al devanado de AT, el ajuste asociado I>(n) Ajuste será entonces
relativo al TI T1. Si se cambia por tanto el ajuste TI T1, entonces I>(n) Ajuste quedará afectado proporcionalmente.
Lo mismo se cumple para el devanado de BT y su TI T5 asociado, así como para el devanado TTerc y su TI T3
asociado.
3.4 LÓGICA DE SOBREINTENSIDAD NO DIRECCIONAL
IA
I> Umbral*1
SI1 Aranq 2 ArmA
I > Bloqueo
2Arm Bloqueo I >1
IB
I> Umbral*1
SI1 Aranq 2 ArmB
I > Bloqueo
2Arm Bloqueo I >1
IC
I> Umbral*1
SI1 Aranq 2ArmC
I > Bloqueo
2Arm Bloqueo I >1
SI1 Aranq 2Arm
2 Arm CrossBlock
Activado
SI 1 BloqTmp I >1
*1 Los ajustes de umbral están influenciados por la funcionalidad de sobreintensidad de control de tensión
V00672

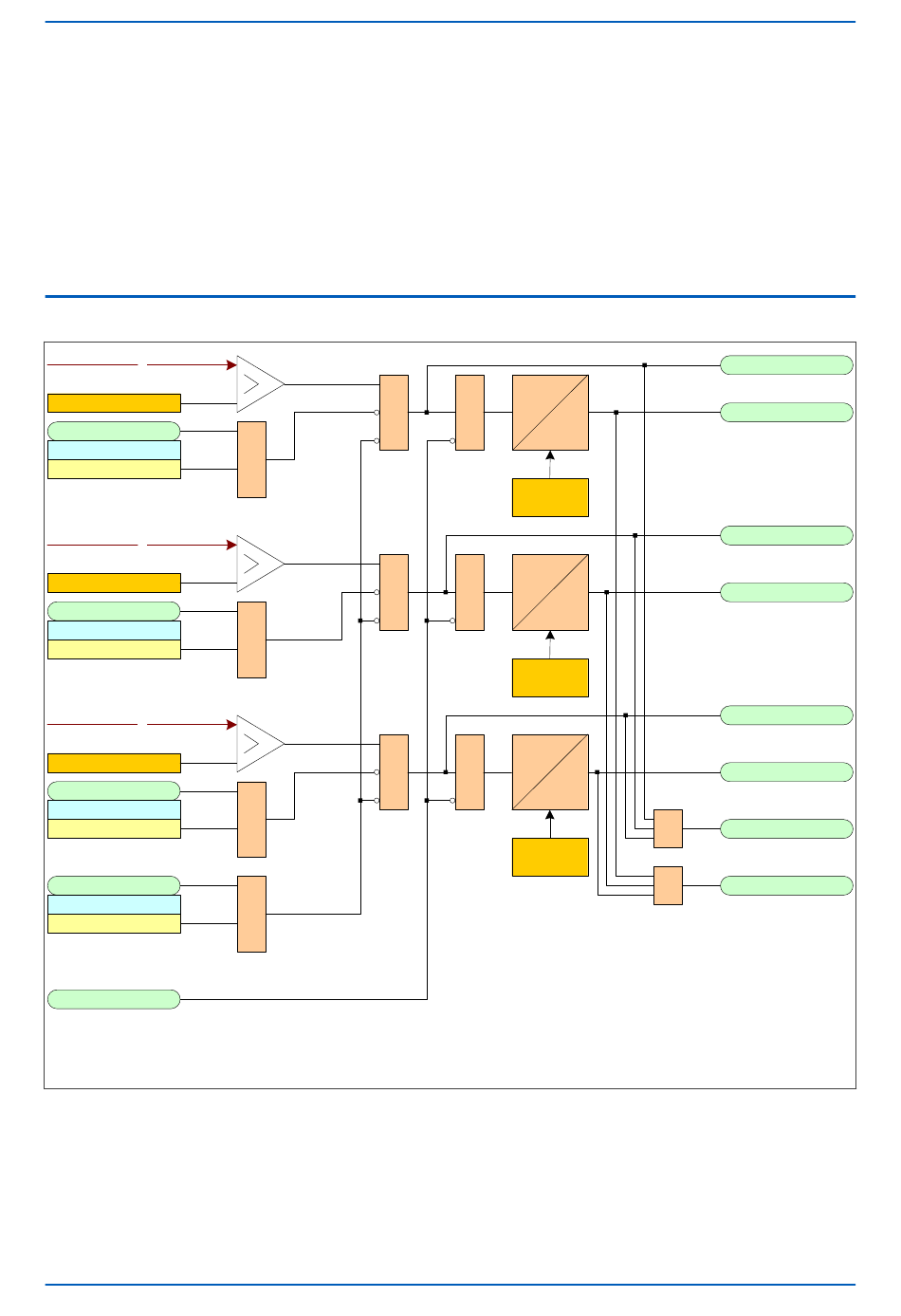

Figura 94: Diagrama de la lógica de sobreintensidad no direccional
Los módulos de sobreintensidad de fase son detectores de nivel que detectan cuándo la magnitud de la
intensidad supera el umbral establecido. Cuando esto ocurre, el módulo de sobreintensidad de fase en cuestión
genera una señal, que se conduce junto con algunas señales de bloqueo para generar la señal de Arranque . Esta
señal de Arranque se conduce junto con otras señales de bloqueo y se aplica al módulo temporizador IDMT/DT.
También se pone directamente a disposición del usuario para su uso en el PSL. Para cada etapa hay módulos de
