P64x
Un TI está configurado para más de un
devanado de forma simultánea
Configuración de devanado = AT/BT
El factor de corrección de relación (factor de
adaptación de amplitud) de cualquier TI está
fuera de rango
Configuración de devanado = AT/BT/TT
El factor de corrección de relación (factor de
adaptación de amplitud) de los TI asociados
con el devanado AT está fuera de rango
El factor de corrección de relación (factor de
adaptación de amplitud) de los TI asociados
con el devanado BT está fuera de rango
El factor de corrección de relación (factor de
adaptación de amplitud) de los TI asociados
con el devanado TT está fuera de rango
El factor de corrección de relación (factor de
adaptación de amplitud) de los TI asociados
con el devanado TT es superior a 15
El factor de corrección de relación (factor de
adaptación de amplitud) de los TI asociados
con el devanado TT está fuera de rango
El factor de corrección de relación (factor de
adaptación de amplitud) de los TI asociados
con el devanado TT es inferior a 0,05
V03108

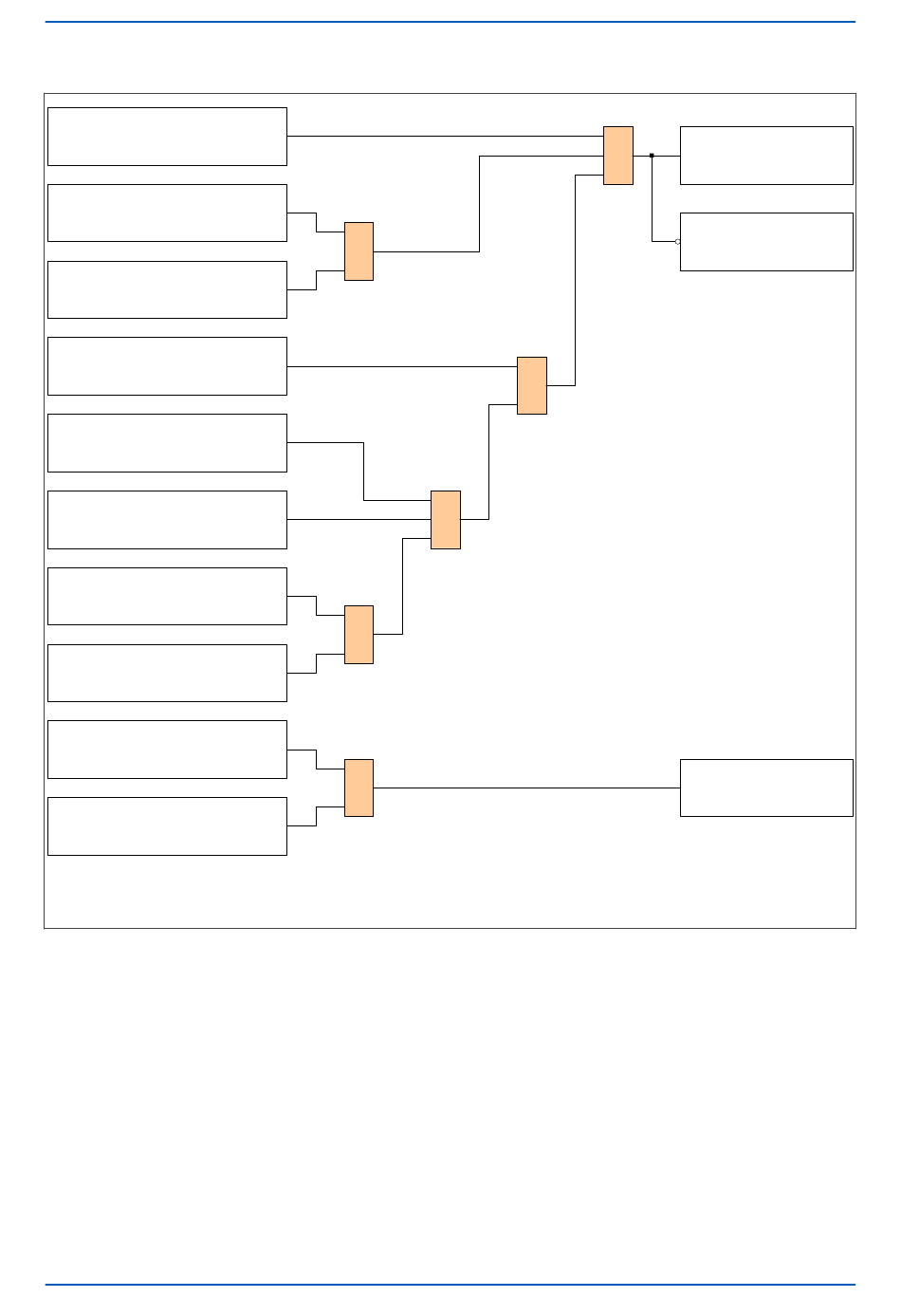

Figura 40: Diagrama lógica de desajuste de parámetros TI
Si cualquiera de los factores de corrección de relación en las aplicaciones de dos devanados está fuera de rango,
se impone la alarma No coinc. parámetros TI. En aplicaciones multidevanado, se impone la alarma si el factor de
corrección de relación de los TI asociados con los devanados de AT o BT está fuera de rango o el factor de
corrección de relación de los TI asociados al devanado TTerc es superior a 15 para los TI estándar.
Si el factor de corrección de relación del TI asociado al devanado TTerc es inferior a 0,05, esta intensidad se
elimina del cálculo diferencial, tal como se muestra en el diagrama de la lógica.
Si el TI No coinc. se impone la alarma y la protección queda también bloqueada.
Los valores medidos de intensidad de fase de los devanados del objeto protegido se escalan siempre mediante los
factores de adaptación correspondientes. Los mismos quedan entonces disponibles para el procesado adicional.
En consecuencia, todos los valores umbral y valores medidos vuelven a hacer referencia a las intensidades de
P64x-TM-ES-1.3
Capítulo 6 - Protección diferencial de transformador
&
1
&
&
Ajustar TI para alarma de no
1
Reinicializar TI para alarma de
no coincidencia de parámetros
&
corriente del cálculo diferencial
coincidencia de parámetros
Eliminar las entradas de
