Capítulo 12 - Funciones de la protección de frecuencia
El dispositivo ofrece 2 etapas de protección de sobrefrecuencia. La función utiliza la siguiente configuración (solo
se muestra para la etapa 1; el resto de etapas siguen los mismos principios).
F>1 Estado: habilita o inhabilita la protección de máxima frecuencia en la etapa correspondiente
●
Ajust F>1: define la configuración de arranque de frecuencia
●
● F>1 Temporiz.: ajusta el retardo
3.2.2 LÓGICA DE PROTECCIÓN DE SOBREFRECUENCIA
Freq
Averaging
Ajust F<1
F<1 Funcion
Activado
890
Todos polos muer
1370
Frecuenc perdida
1153
F<1 Bloq tempo

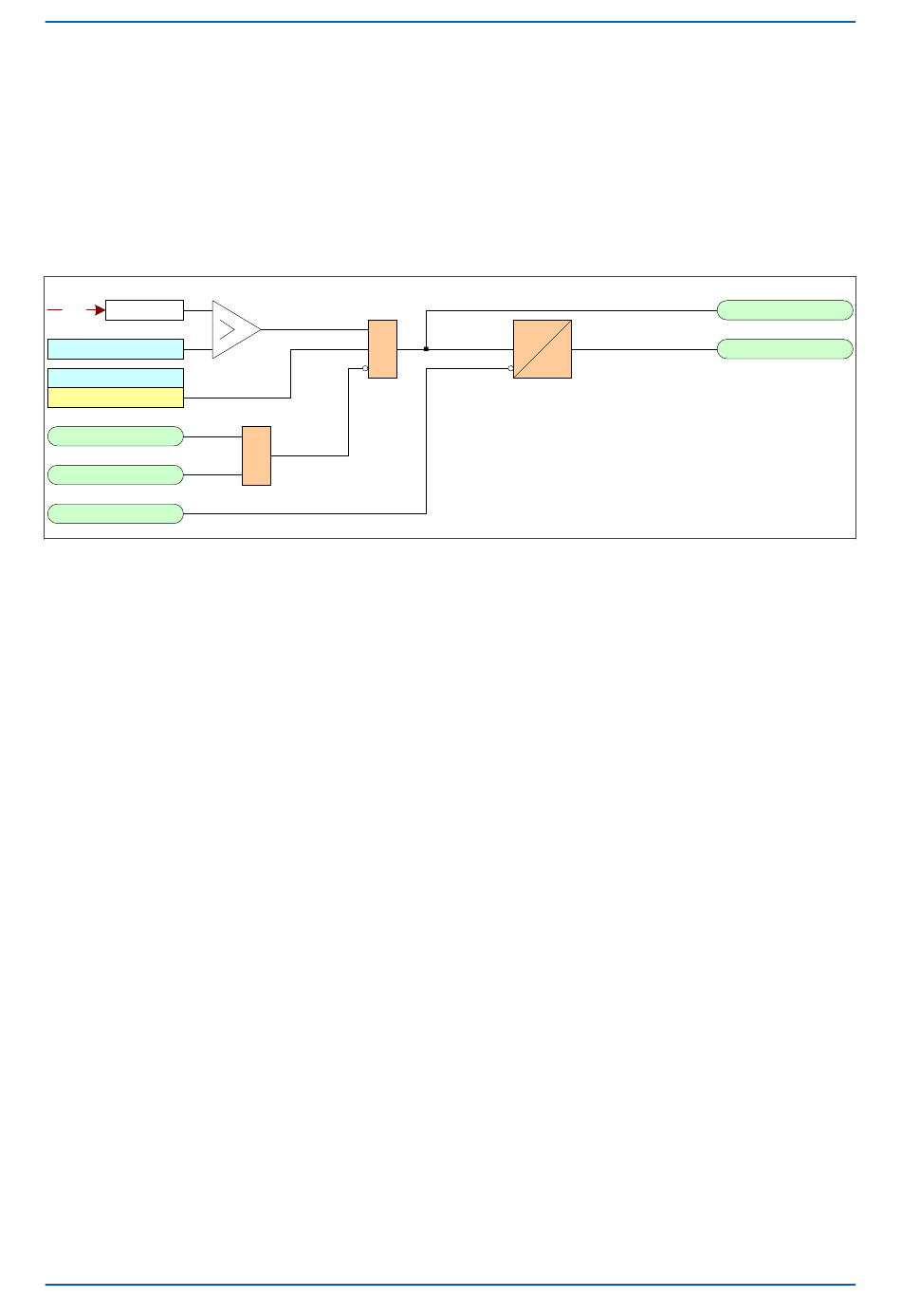

Figura 123: Lógica de sobrefrecuencia (una etapa)
Si la frecuencia está por encima del ajuste y no se bloquea, arranca la temporización DT, y después de haber
expirado esta, se produce el disparo. Si no se puede determinar la frecuencia, la función se bloquea.
3.2.3 GUÍA DE APLICACIÓN
3.2.3.1 ESTABLECIMIENTO DE DIRECTRICES
En función de los cambios en la red producidos por faltas u otros requisitos de funcionamiento, es posible que
varios subsistemas se formen dentro de la red de potencia. Es probable que esos subsistemas sufran un
desequilibrio de carga/generación. Las "islas" donde la generación excede la carga existente serán objeto de
situaciones de sobrefrecuencia. Las situaciones de sobrefrecuencia grave pueden ser inaceptables para muchas
cargas industriales, ya que las velocidades de funcionamiento de los motores se verán afectadas. El elemento de
sobrefrecuencia se puede ajustar de forma apropiada para detectar este imprevisto.
282
&
1
1159
DT
1165
P64x
F<1 Arranque
F<1 Disparo
V00862
P64x-TM-ES-1.3
