Capítulo 14 - Supervisión
que una entrada óptica esté en cortocircuito. Esto limita la intensidad a menos de 60 mA. La siguiente tabla
muestra el ajuste adecuado del valor y de la tensión del resistencia para este esquema.
Tensión de circuito de disparo
48/54
110/125
220/250
Advertencia:
Este esquema no es compatible con tensiones de circuito de disparo inferiores a 48 V.
4.1.2

PSL PARA ESQUEMA 1 DE SCT

Entrada Óptic
*NC son las siglas de Normalmente Cerrado .

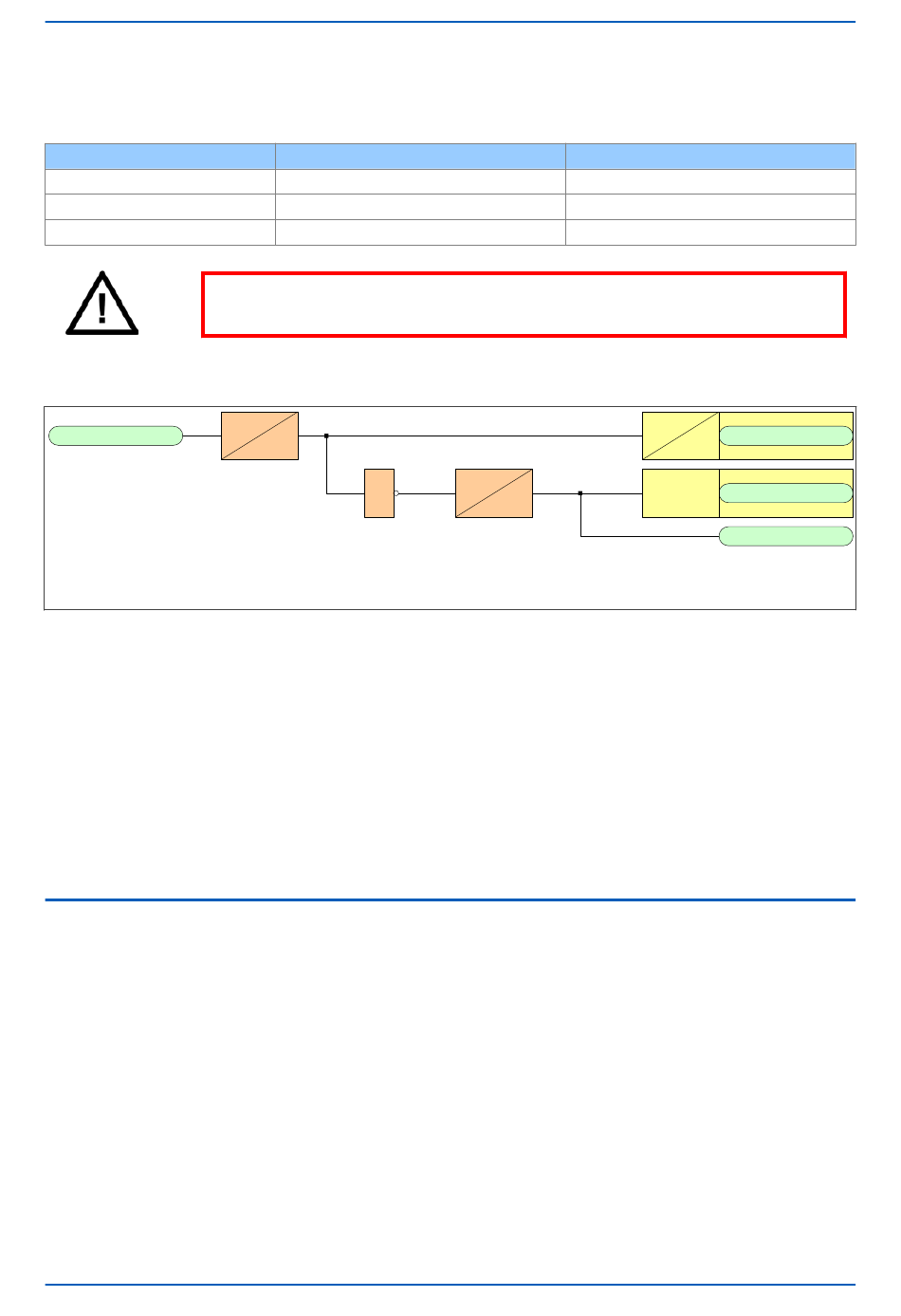

Figura 135: PSL para Esquema 1 de SCT
La entrada óptica se puede utilizar para accionar un relé de salida normalmente cerrado, que a su vez se puede
utilizar para accionar el equipo de alarmas. La señal también se puede invertir para accionar un LED programable
de bloqueo y una señal DDB de alarma de usuario.
El temporizador DDO funciona en cuanto se energiza la entrada óptica, pero tardará 400 ms en caer/restablecerse
en caso de fallo del circuito de disparo. La temporización de 400 ms previene una falsa alarma debido a bajadas
de tensión provocadas por faltas en otros circuitos o durante la operación de disparo normal cuando la entrada
óptica se pone en cortocircuito por un contacto de disparo de autorrestablecimiento. Cuando funciona el
temporizador, el relé de salida NC (normalmente cerrado) se abre y el LED y las alarmas del usuario se restablecen.
La temporización de 50 ms en un temporizador de detección previene falsas indicaciones de alarma de usuario y
de LED durante el tiempo de encendido tras la interrupción del suministro de tensión.
4.2 ESQUEMA 2 SUPERVISIÓN DEL CIRCUITO DE DISPARO
Este esquema proporciona supervisión de la bobina de disparo con el interruptor abierto o cerrado, pero no
proporciona supervisión del pre-cierre del circuito de disparo. Sin embargo, utilizando dos entradas ópticas,
permite al IED supervisar correctamente el estado del interruptor ya que están conectadas en serie con los
contactos auxiliares del CB. Esto se consigue asignando una entrada óptica al contacto 52a y otra entrada óptica
al contacto 52b. Siempre que el ajuste Estado Interrupt de la columna CONTROL INT esté configurado en 52A y
52B, el IED supervisará correctamente el estado del interruptor. Este esquema es totalmente compatible con
contactos enclavados, ya que la intensidad de supervisión se mantendrá a través del contacto 52b cuando el
contacto de disparo esté cerrado.
318
Ajuste de tensión Opto con R1 instalado
24/27
48/54
110/125
0
Caída
400
&
Resistencia R1 (ohmios)
1,2 K
2,7 K
5,2 K
50
Activación
0
0
*Relé de salida
Directo
0
Enclavamiento LED
Alarma usuario
V01217
P64x-TM-ES-1.3
P64x
