Capítulo 7 - Monitorización de la condición del transformador
Salida de corriente
1 mA
0 mA
Mínimo
Salida de corriente
20 mA
0 mA
Mínimo
E03206

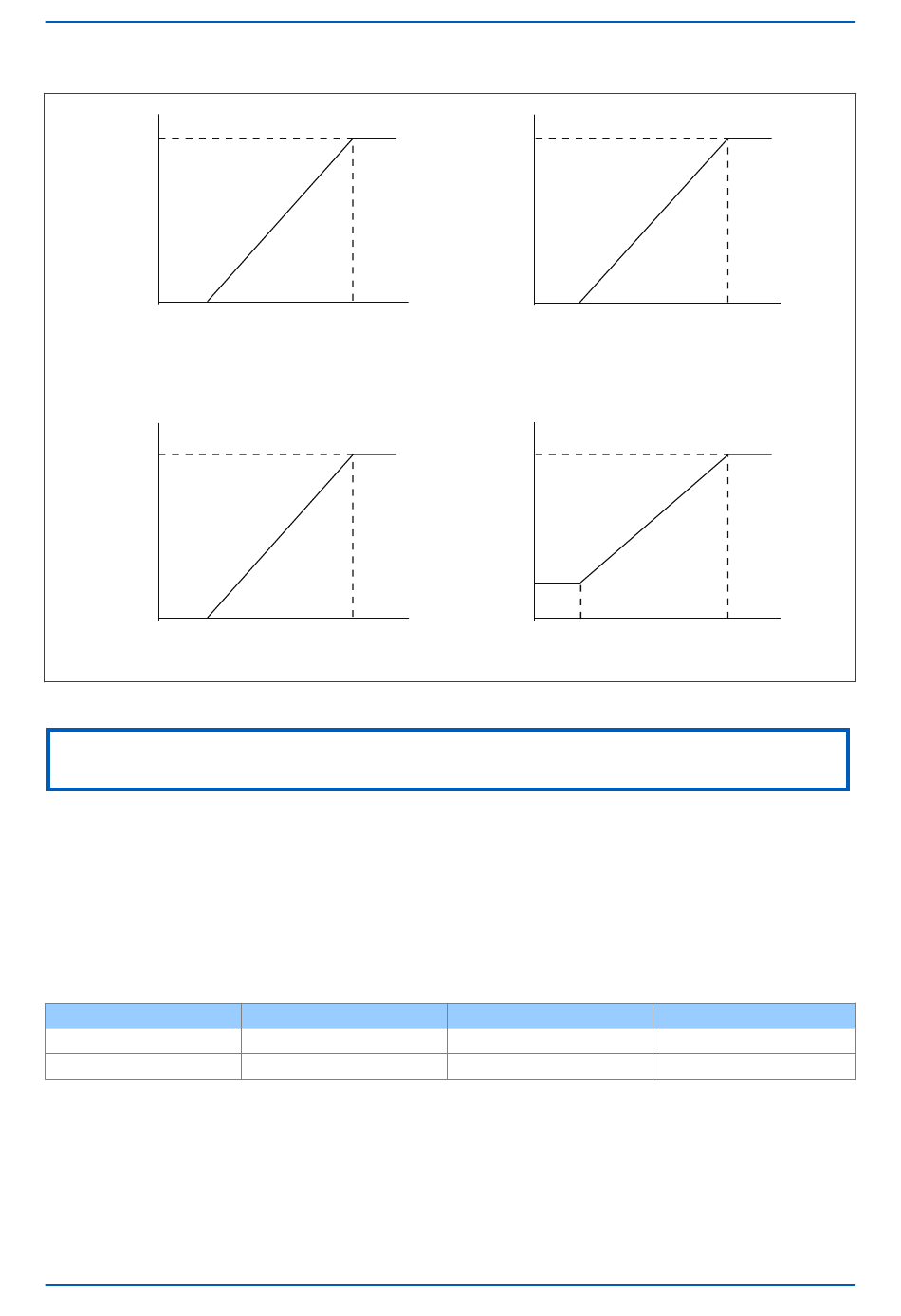

Figura 69: Rangos de salida de bucle de corriente
Nota:
Si el máximo se ajusta a un valor inferior al mínimo, las pendientes de los gráficos serán negativas.
Los transductores en el interior del dispositivo son del tipo salida de corriente. Esto significa que el valor correcto
de la salida se mantiene siempre dentro del rango de carga especificado. El rango de la resistencia de carga varía
bastante, dependiendo del diseño y del valor de la corriente de salida. Los transductores con una salida de escala
completa de 10 mA alimentarán normalmente cualquier carga de un valor de hasta 1000 ohmios (tensión de
cumplimiento 10V). Esto equivale a una longitud de cable aproximada de 15 km. Recomendamos el uso de un
cable apantallado puesto a tierra en un extremo. Esto ayuda a reducir las interferencias en la señal de corriente
de salida. La tabla siguiente muestra las impedancias de cable típicas por kilómetro para los cables más comunes.
La tensión de cumplimiento dicta la carga máxima que puede alimentar la salida de un transductor. Por tanto, la
salida de 20 mA quedará restringida a una carga máxima de 500 ohmios.
Cable
CSA (mm2)
R (ohmios/km)
Podrá conectarse el equipo receptor en cualquier punto en el bucle de salida, e instalar equipos adicionales
posteriormente. No se necesitará ajustar la salida del transductor, siempre que no se exceda la tensión a cumplir
requerida.
Cuando se utiliza el rango de corriente de salida a efectos de control, es posible que se desee incorporar diodos, o
diodos Zener, dimensionados adecuadamente, a lo largo de los terminales de cada una de las unidades en el
176
Medición
de relé
Máximo
0 - 1 mA
Medición
de relé
Máximo
0 - 20 mA
1/0,6 mm
0.28
65.52
Salida de corriente
10 mA
0 mA
Mínimo
Salida de corriente
20 mA
4 mA
0 mA
Mínimo
1/0,85 mm
0.57
32.65
Medición
de relé
Máximo
0 - 10 mA
Mínimo
Medición
de relé
Máximo
4 - 20 mA
1/1,38 mm
1.50
12.38
