Capítulo 16 - Comunicaciones
Nota:
El protocolo que necesite debe ser seleccionado en el momento del pedido.
5.2 PARALLEL REDUNDANCY PROTOCOL
El PRP (Parallel Redundancy Protocol) se define en IEC 62439-3. El PRP proporciona redundancia sin perturbaciones
y satisface las necesidades más exigentes de automatización de subestaciones. La implementación del PRP de la
REB (Tarjeta de Ethernet Redundante) es compatible con cualquier dispositivo PRP estándar.
El PRP utiliza dos redes Ethernet independientes que operan en paralelo. Los sistemas PRP están diseñados para
que no haya un punto común de fallo entre las dos redes, por lo que las redes tienen alimentaciones
independientes y no están conectadas entre ellas directamente.
Los dispositivos diseñados para aplicaciones PRP tienen dos puertos conectados a dos redes separadas y se
denominan Doubly Attached Nodes (DAN). Un DAN tiene dos puertos: una dirección MAC y una dirección IP.
El nodo de envío replica cada trama y la transmite a lo largo de ambas redes. El nodo de recepción procesa la
trama que llega primero y descarta la duplicada. Así, no hay distinción entre la ruta de trabajo y de reserva. El
nodo de recepción comprueba que todas las tramas lleguen de forma secuencial y que las tramas se han recibido
correctamente en ambos puertos.
Los dispositivos como impresoras que tienen un solo puerto Ethernet pueden conectarse a cualquiera de las redes
pero no se beneficiarán directamente de los principios del PRP. Tales dispositivos se llaman Singly Attached Nodes
(SAN). Para que los dispositivos con un solo puerto Ethernet puedan conectarse a ambas LAN, se pueden emplear
cajas de redundancia Ethernet (a veces abreviadas como RedBox). Los dispositivos con un solo puerto Ethernet
que se conectan a ambas LAN por medio de una RedBox también se conocen como DAN virtuales (VDAN).

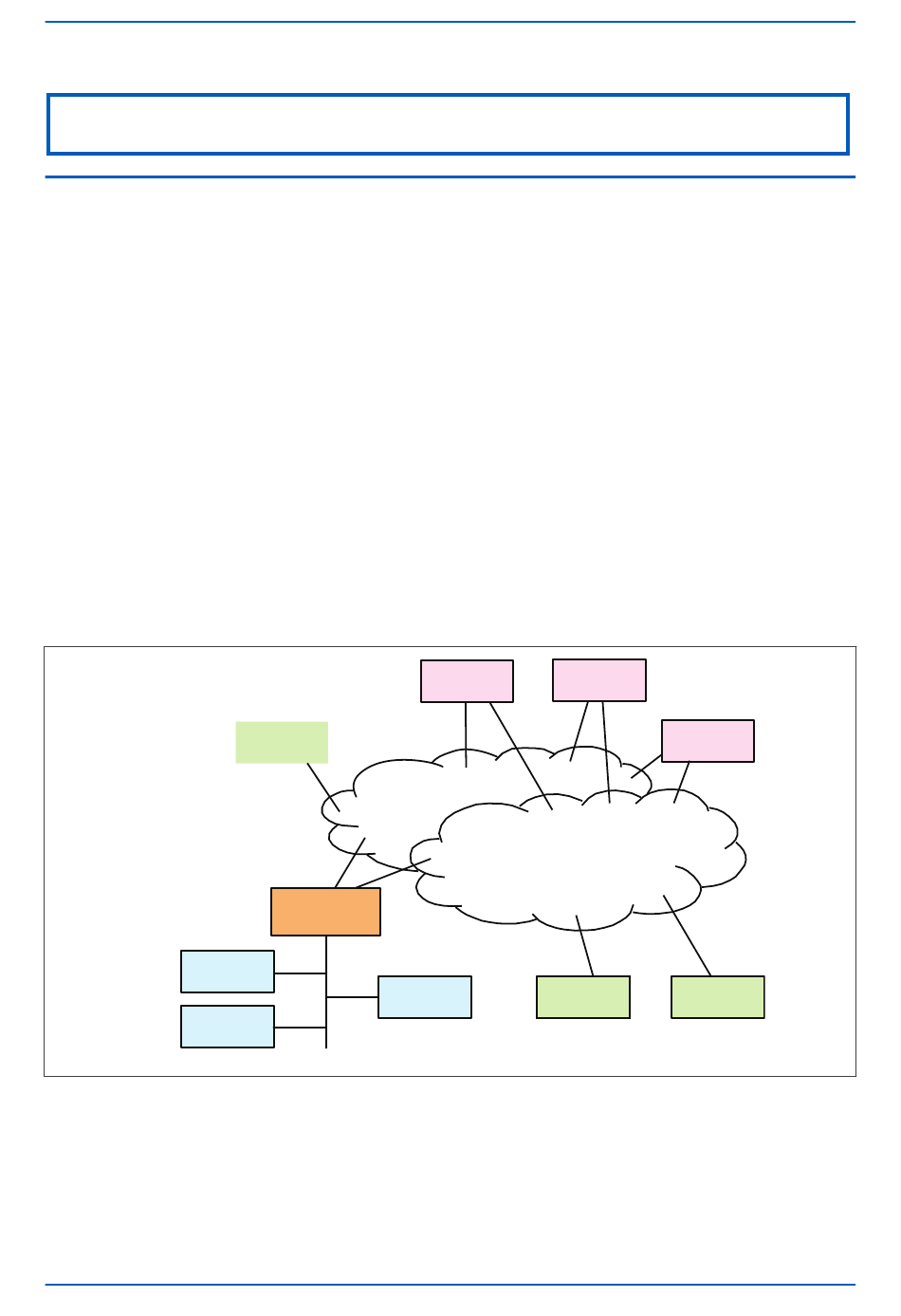

La siguiente figura resume la conectividad DAN, SAN, VDAN, LAN y RedBox.
VDAN
VDAN
E01028
Figura 144: IED conectado a LAN separadas
En un DAN, ambos puertos comparten la misma dirección MAC para que no afecte a la forma en la que los
dispositivos se comunican entre sí en una red Ethernet (Address Resolution Protocol en capa 2). Cada trama de
datos es vista por ambos puertos.
344
SAN
LAN B
CAJA DE
REDUNDANCIA
VDAN
DAN
DAN
LAN A
SAN
P64x
DAN
SAN
