Capítulo 9 - Funciones de protección de intensidad
Cada una de las etapas puede ajustarse a devanado AT, devanado BT, devanado TTerc, T1, T2, T3, T4, o T5. Si la
señal de intensidad elegida para una etapa VCO no pertenece al devanado en el que se ubica TT, entonces el
elemento VCO queda bloqueado y se envía una alarma de error de configuración.
La característica operativa del ajuste de intensidad cuando se selecciona el modo controlado por tensión es como
sigue:
Ajuste de nivel de
detección de corriente
K x Ajuste de nivel de
detección de corriente
E00642

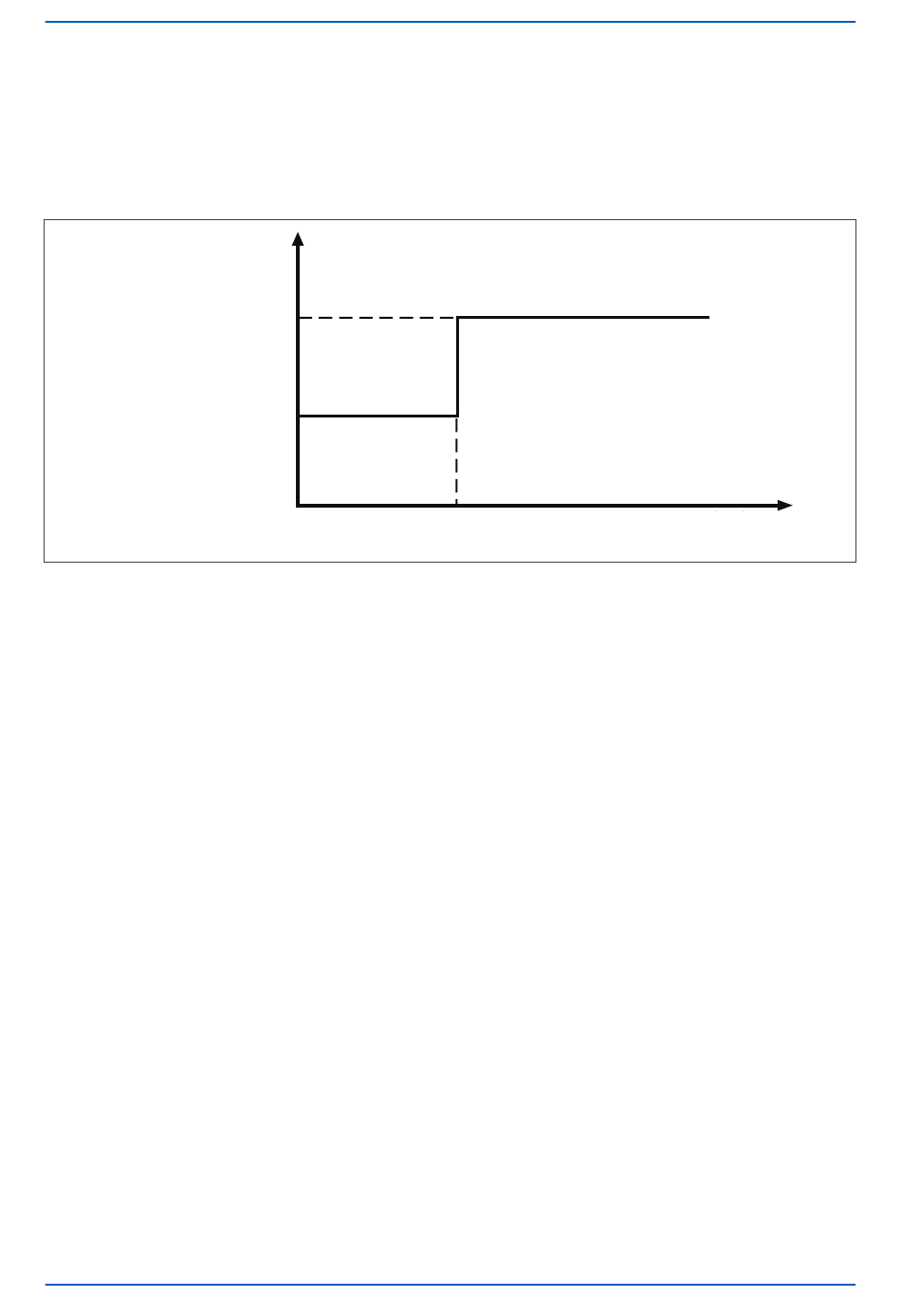

Figura 98: Modificación del nivel de detección de intensidad para protección de sobreintensidad controlada
por tensión
En el P643 y P645, VCO requiere la incorporación de un TT trifásico opcional, y en el P642 requiere que se
incorporen dos TT monofásicos. En los P643/5, las tensiones fase-fase derivan de las tensiones medidas fase-
neutro. En el P642, se miden dos tensiones fase-fase y se calcula la tercera. En el P642 se miden Vab y Vbc, y se
calcula entonces Vca.
232
Ajuste de
corriente
Ajuste de valor umbral de tensión
P64x
Tensión medida
