Cuando un DAN envía una trama de datos, la trama se duplica en ambos puertos y, por tanto, en ambos
segmentos LAN. Esto proporciona una ruta redundante para la trama de datos si uno de los segmentos falla. En
condiciones normales, ambos segmentos LAN están funcionando y cada puerto recibe TRAMAS idénticas.
5.3 PROTOCOLO RST (RAPID SPANNING TREE)
RSTP es un estándar utilizado para volver a conectar rápidamente una falta de red encontrando una ruta
alternativa. Este detiene los bucles de red mientras permite la redundancia. Se puede utilizar en conexiones en
estrella o anillo, como se muestra en la siguiente figura.

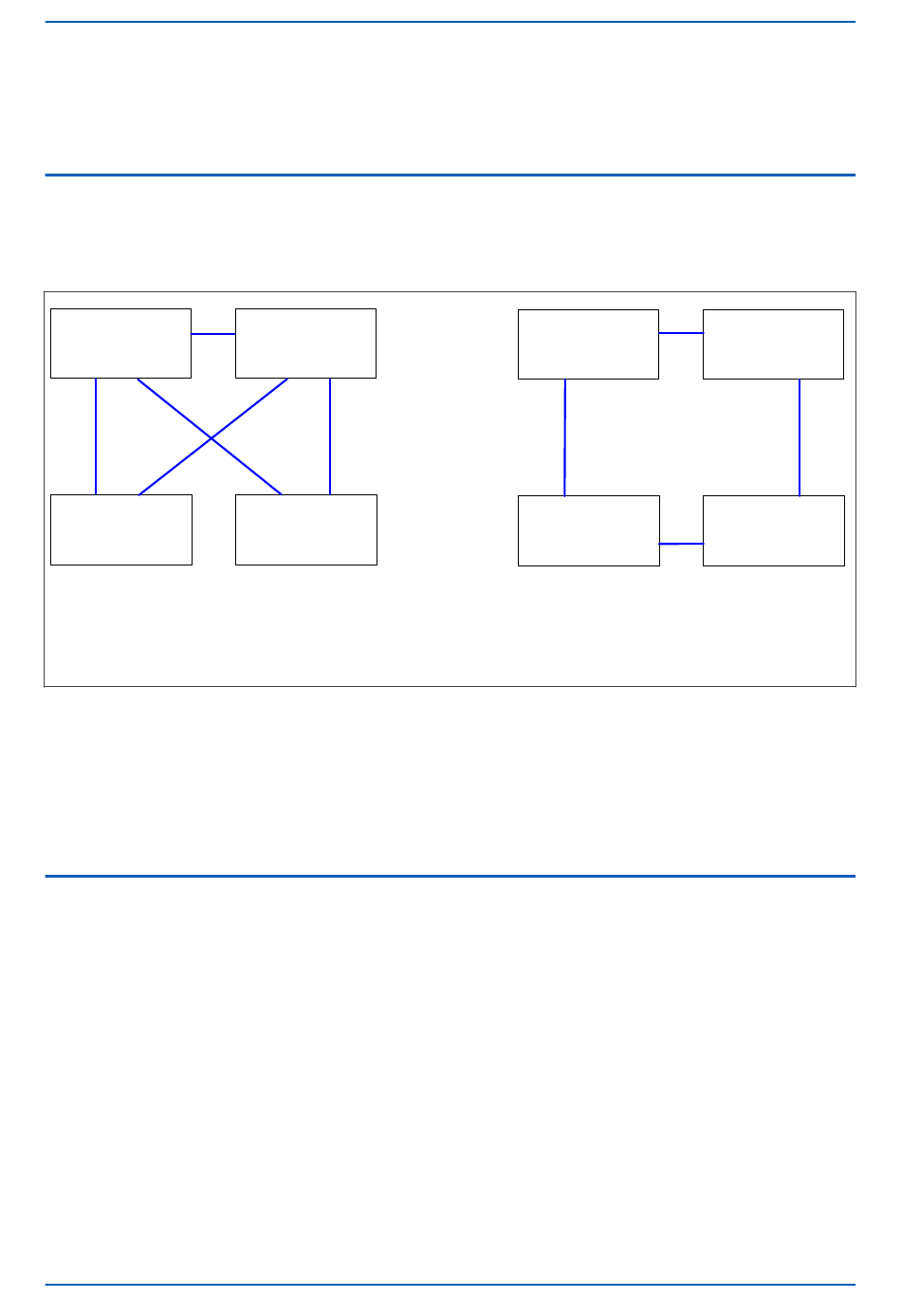

Switch 1
IED 1
Conexión en estrella con puertos
Star connection with redundant ports
redundantes gestionados por la función
managed by RSTP blocking function .
de bloqueo RSTP.
V01010
Figura 145: IED equipado con circuito en estrella o anillo Ethernet redundante
La implementación del RSTP en este producto es compatible con cualquier dispositivo que utilice RSTP.
RSTP puede recuperar faltas de red rápidamente, pero el tiempo de recuperación de falta depende del número de
dispositivos que haya en la red y de la topología de red. Una cifra típica para el tiempo de recuperación de falta es
300 ms. Por tanto, el RSTP no puede lograr la redundancia "sin perturbaciones" que otros protocolos sí pueden.
Consulte la norma IEEE 802.1D 2004 para obtener información detallada sobre el funcionamiento del protocolo.
5.4

PROTOCOLO AUTORECUPERADOR

El Autorecuperador (SHP) implementado en la REB es un protocolo patentado que responde a las limitaciones de
las aplicaciones de tiempo críticas, como la mensajería GOOSE de IEC 61850.
Está diseñado principalmente para su uso en sistemas de automatización de subestaciones PACiS que emplean
los conmutadores C264-SWR212 y/o H35x.
SHP se aplica a topologías de red en doble anillo. Si los dispositivos adyacentes detectan una rotura en el anillo,
estos vuelven a enrutar el tráfico de comunicación para restaurar la comunicación, como se describe en la
siguiente figura.
P64x-TM-ES-1.3
Switch 2
IED 2
Capítulo 16 - Comunicaciones
Switch 1
IED 1
Conexión en anillo gestionada por
Ring connection managed by RST P
RSTP función de bloqueo en switches
blocking function on upper switches
aguas arriba e IED interconectados
and IEDs interconnected directly .
directamente.
Switch 2
IED 2
