Capítulo 16 - Comunicaciones
recepción al modo transmisión. Esto puede deberse a que el dispositivo principal está esperando en modo
recepción, o en un estado de alta impedancia, hasta que tiene algo para transmitir. El ruido provoca que el
dispositivo(s) receptor pierda los primeros bits del primer carácter en el paquete, lo que causa que el esclavo
rechace el mensaje y, en consecuencia, no responda. Síntomas de lo anterior son: tiempos de respuesta
deficientes (debido a los reintentos), aumento en los recuentos de error de mensaje, comunicaciones erráticas, y
en el peor caso, fallo total de comunicación.
3.2.1 REQUISITOS DE POLARIZACIÓN DE EIA(RS)485
La polarización requiere que las líneas de señal se desplieguen débilmente a un nivel definido de tensión aprox. de
1 V. Debe haber solo un punto de polarización en el bus, el que esté mejor situado en el punto de conexión
principal. La fuente de CC utilizada para la polarización se debe ser limpiada para prevenir la entrada de ruido.
Nota:
Algunos dispositivos pueden ser capaces de proporcionar la polarización de bus, en cuyo caso no se necesitan componentes
externos.
6 - 9 Vcc
Maestro
V01000

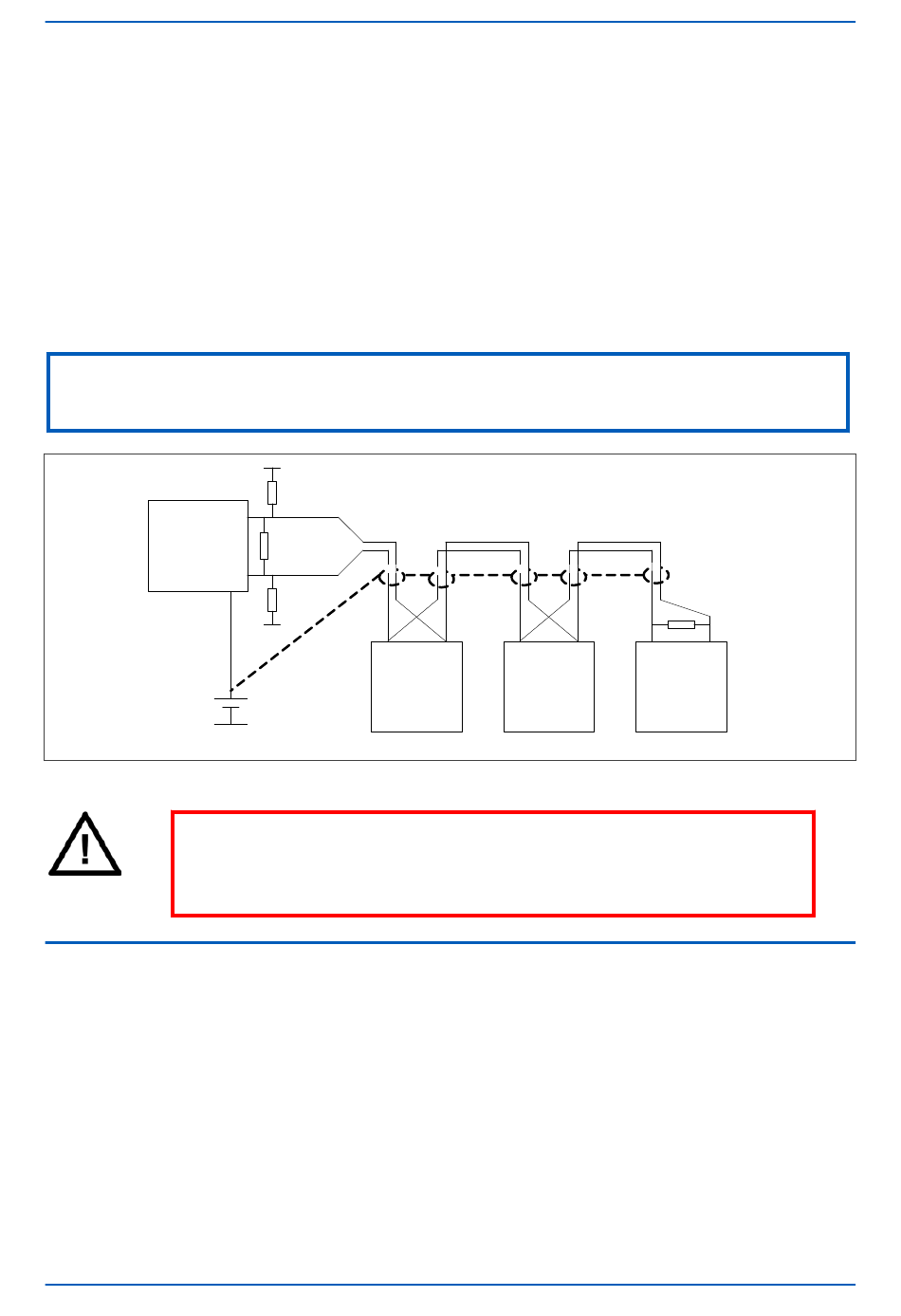

Figura 142: Circuito de polarización RS485
Advertencia:
Es sumamente importante que estén instalados los resistores de terminación de
120 Ω. De lo contrario, la tensión de polarización podría ser excesiva y dañar los
dispositivos conectados al bus.
3.3 K-BUS
K-Bus es un método de señalización robusto basado en los los niveles de tensión de RS485. K-Bus incorpora una
trama de mensajes basada en un protocolo HDLC síncrono de 64 kbps con modulación FM0 para aumentar la
velocidad y la seguridad.
La interfaz posterior se utiliza para proporcionar una conexión permanente de K‑Bus, lo que permite la conexión
punto a punto.
La línea de K-Bus consta de hasta 32 IED conectados entre sí en una disposición punto a punto con cableado de
par trenzado. La conexión de par trenzado del K-Bus no está polarizada.
No es posible utilizar un estándar EIA(RS)232 para convertidor EIA(RS)485 para convertir tramas FT1.2 de
IEC 60870-5 FT1.2 en K-Bus. Para ello se debe utilizar un conversor de protocolo, a saber, KITZ101, KITZ102 o
KITZ201. Consulte con General Electric la información acerca de la especificación y el suministro de dispositivos
KITZ. La siguiente figura muestra una conexión de K-Bus típica.
340
180 Ω
polarización
120 Ω
180 Ω
polarización
0 V
Esclavo Esclavo Esclavo
P64x
120 Ω
