Capítulo 8 - Protección de falta a tierra restringida
Fuente
I
S
V00670

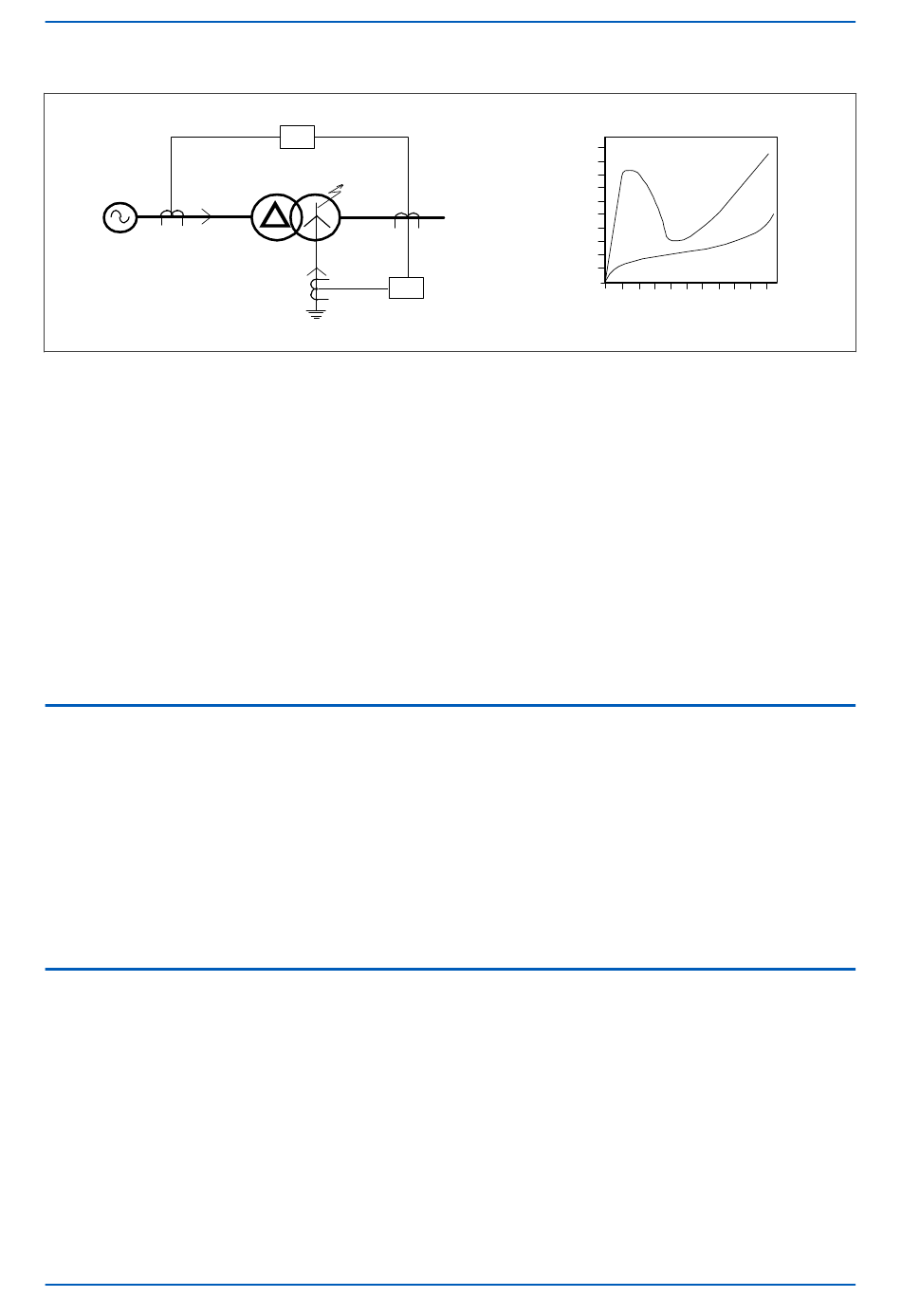

Figura 73: Protección REF para un sistema de puesta a tierra sólida
En este caso, la corriente de falta I
La reactancia de fuga en el devanado
●
La impedancia en la trayectoria de la falta
●
● La tensión del punto de la falta (regida por la ubicación de la falta)
En este caso, el valor de la corriente de falta (I
Para la medición directa de I
protección de falta a tierra muy sensible.
Para sistemas con puesta a tierra sólida, la corriente operativa para la protección diferencial del transformador
sigue siendo significativa para las faltas sobre la mayoría del devanado. Por este motivo, quizás no se ha
considerado previamente la protección REF independiente, especialmente en el caso de que fuera necesario un
dispositivo adicional. Pero con este producto, su aplicación no supone un coste adicional.
2.3 ESTABILIDAD DE FALTA PASANTE
En un escenario ideal, los TI a cualquier lado de un sistema con protección diferencial serían idénticos, con
características idénticas para evitar la generación de corriente diferencial. Sin embargo, en la realidad los TI nunca
pueden ser idénticos, por tanto es inevitable un cierto nivel de corriente diferencial. A medida que la corriente de
falta pasante del primario se incrementa, las discrepancias presentadas por los TI de no correspondencia exacta
se magnifican, haciendo que se genere la corriente diferencial. Finalmente, el valor de la corriente diferencial
alcanza el umbral de corriente de detección, originando el disparo del elemento de protección. En tales casos, se
dice que el esquema diferencial ha perdido estabilidad. Para especificar la capacidad de un esquema diferencial
para restringir el disparo sobre faltas externas, definimos un parámetro denominado límite de estabilidad de falta
pasante, que corresponde a la máxima corriente de falta pasante que un sistema puede gestionar sin perder la
estabilidad.
2.4

TIPOS DE FALTA A TIERRA RESTRINGIDA

Existen dos tipos diferentes de falta a tierra restringida; REF de baja impedancia (conocida también como REF de
polarización) y REF de alta impedancia. Cada método compensa el efecto de los errores de faltas pasantes de
manera diferente.
Con el REF de baja impedancia, se mide la corriente de falta pasante y se utiliza para modificar la sensibilidad del
elemento REF en consecuencia aplicando una característica de polarización. Por tanto, cuanto mayor sea la
corriente de falta pasante, mayor debe ser la corriente diferencial para que el dispositivo genere una señal de
disparo; a menudo se añade un componente de polarización transitorio para mejorar la estabilidad durante las
faltas externas.
La protección de baja impedancia era considerada habitualmente menos segura que la protección de alta
impedancia. Esto ya no es cierto, dado que los IED numéricos aplican algoritmos sofisticados para adaptar el
184
87
I
F
I
F
64
depende de:
F
) varía con la ubicación de la falta de forma compleja.
F
se conecta un elemento de falta a tierra restringida. Esto proporciona una
F
10
8
Corriente p.u.
(x plena
6
carga)
4
2
20% 40%
Posición de falta desde neutro
(Neutro puesto a tierra)
P64x
I
F
I
S
60% 80% 100%
