GE MiCOM P40 Agile P642 Manual Tecnico página 350

Capítulo 15 - Configuración del PSL y las E/S digitales

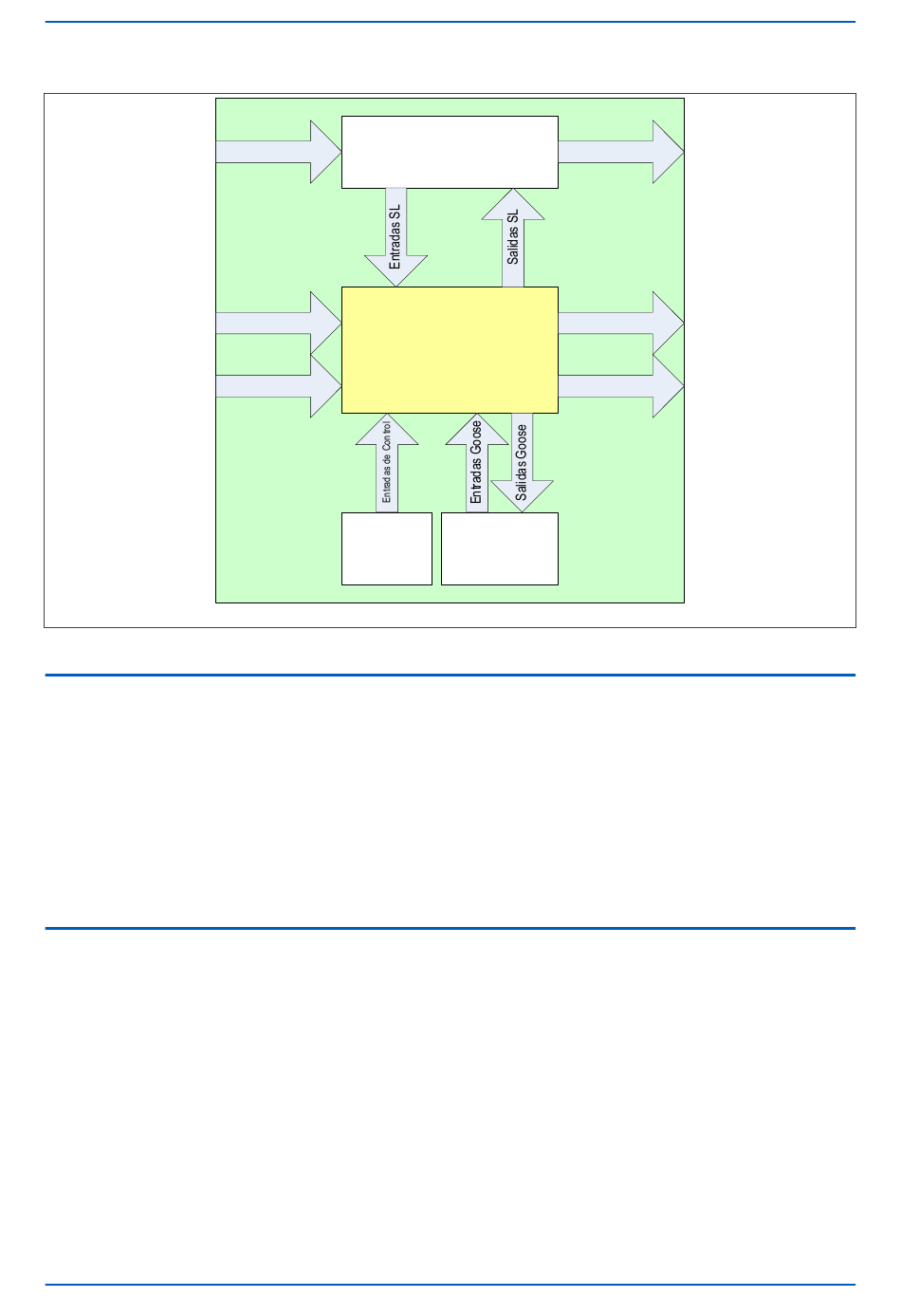

Figura 140: Interfaces de lógica de esquema
3.1 EDITOR PSL
El esquema lógico programable (PSL) es un módulo de puertas lógicas programables y temporizadores del IED,
que se puede utilizar para crear lógicas personalizadas que cualifiquen la forma en la que el producto gestiona su
respuesta a las condiciones del sistema. Las entradas digitales del IED se combinan con las señales digitales
generadas de forma interna mediante puertas lógicas, temporizadores y acondicionadores. Las señales
resultantes se asignan a señales de salidas digitales, incluidos los contactos de salida y los LED.
El editor de PSL es una herramienta del software de aplicación de ajustes que permite crear y editar diagramas de
esquema lógico. Puede utilizar el esquema lógico por defecto que se ha diseñado para ser adecuado a la mayoría
de aplicaciones, pero si no se ajusta a su aplicación, puede cambiarlo. Si crea un esquema lógico diferente con el
software, tiene que cargarlo en el dispositivo para aplicarlo.
3.2 ESQUEMAS PSL
El producto se entrega con archivos de esquema por defecto. Estos se pueden utilizar sin modificaciones para la
mayoría de aplicaciones, o puede elegir utilizarlos como punto de partida para diseñar su propio esquema.
También puede crear un nuevo esquema desde cero. Para crear un esquema nuevo o modificar un esquema
existente, tendrá que iniciar el software de aplicación de ajustes. Luego, tiene que abrir un archivo PSL existente, o
crear uno nuevo para el producto concreto que está utilizando y, posteriormente, abrir un archivo PSL. Si desea
crear un archivo PSL nuevo, debe seleccionar Archivo, luego Nuevo, luego Esquema en blanco... Esta acción abre
un archivo por defecto correspondiente para el dispositivo en cuestión, pero elimina los componentes del
diagrama del archivo por defecto para dejar un diagrama vacío con información sobre configuración cargada.
Para abrir un archivo existente, o un archivo por defecto, haga doble clic sobre él.
326
Valores de excitación Funciones de protección
Entradas con acopladores
ópticos
Teclas de función
Módulo de
entrada de
control
V02011
LEDs programables
PSL y FSL
Relé de salida
Módulo de proceso
Ethernet
LEDs fijos
P64x-TM-ES-1.3
P64x
