Capítulo 8 - Protección de falta a tierra restringida
Corriente diferencial
Corriente operativa mínima
V00677

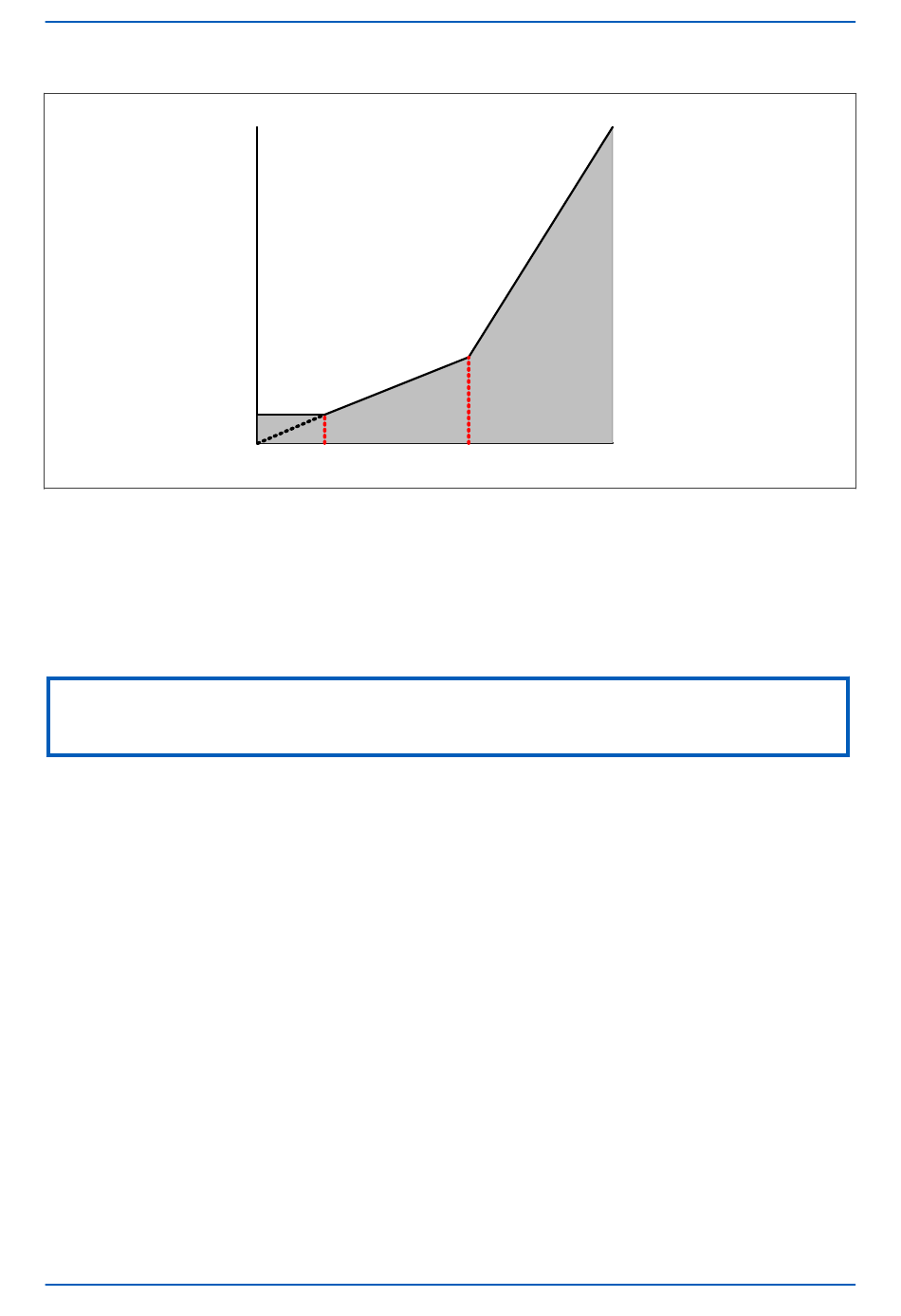

Figura 75: Característica de polarización REF de triple pendiente
El área plana de la característica es la corriente diferencial mínima requerida para originar un disparo (corriente
de activación) en corrientes de polarización baja. Desde el primer codo en adelante, la corriente de activación
aumenta linealmente con la corriente de polarización, como muestra la pendiente inferior de la característica.
Está pendiente inferior proporciona sensibilidad para las faltas internas. A partir del segundo codo en adelante, la
corriente de activación aumenta linealmente todavía más con la corriente de polarización, pero en una relación
mayor. La segunda corriente proporciona estabilidad bajo condiciones de falta pasante.
Nota:
En las aplicaciones de falta a tierra restringida, la compensación de corriente de polarización se conoce también como REF de
baja impedancia.
2.4.2 PRINCIPIO REF DE ALTA IMPEDANCIA
Este esquema es muy sensible y puede proteger contra niveles bajos de intensidad de falta, típico de faltas en
devanados.
La protección REF de alta impedancia se basa en el principio diferencial. Funciona sobre el principio de intensidad
circulante como se muestra en el siguiente diagrama.
186
Región operativa
Pendiente
inferior
Primer punto nodal Segundo punto nodal
Pendiente
superior
Región de restricción
Corriente de
polarización
