P64x
Si uno o más polos están muertos, el dispositivo indica qué fase está muerta y activará también la señal DDB
Algun polo muert. Si todas las fases están muertas, la señal Algun polo muert va acompañada de la señal Todos
polos muer.
Si el TT falla, se toma una señal STT Bloq Lento de la lógica del STT para bloquear las indicaciones de Polo Muerto
que se generarían por los umbrales de subtensión y subintensidad. Sin embargo, la lógica STT no bloqueará las
indicaciones de polo muerto si las mismas son iniciadas por una señal INTx cerrado. Una señal INTx Cerrado se
invierte y automáticamente inicia una condición de polo muerto independientemente de la medición de corriente
y tensión.
6.3
INDICACIÓN DE ESTADO DE INT
La lógica de polo muerto necesita una manera de iniciar las indicaciones de polo muerto para una condición de
INT Abierto trifásica, que ignore el bloqueo STT. Esto se consigue normalmente con una función de monitorización
de estado de INT. Sin embargo, el P64x no contiene una función de monitorización de INT específica, por lo que
necesita un mecanismo para conseguirla. Para ello, producimos una señal DDB interna (INT abierto trifásico),
observando el estado de los contactos auxiliares del INT de los devanados a los que se están conectados los
transformadores de tensión. Cada terminal (T1 a T5) tiene una señal externa DDB INTx Cerrado asociada con el
mismo, que se conecta a los contactos auxiliares de INT si están disponibles. La indicación interna 3ph CB Open se
genera por una función Y entre los estados de los INT correspondientes. Esto es independiente del modelo y de la
configuración del estado del terminal, y se muestra en el diagrama lógico.
Para los casos en los que no hay contactos auxiliares disponibles, la señal INT abierto 3pol debe forzarse a nivel
bajo para evitar una indicación falsa de polo muerto. Puede hacerse forzando cada una de las cinco señales DDB
INTx Cerrado a nivel alto, utilizando las optoentradas mostradas abajo.
Alto
V01230

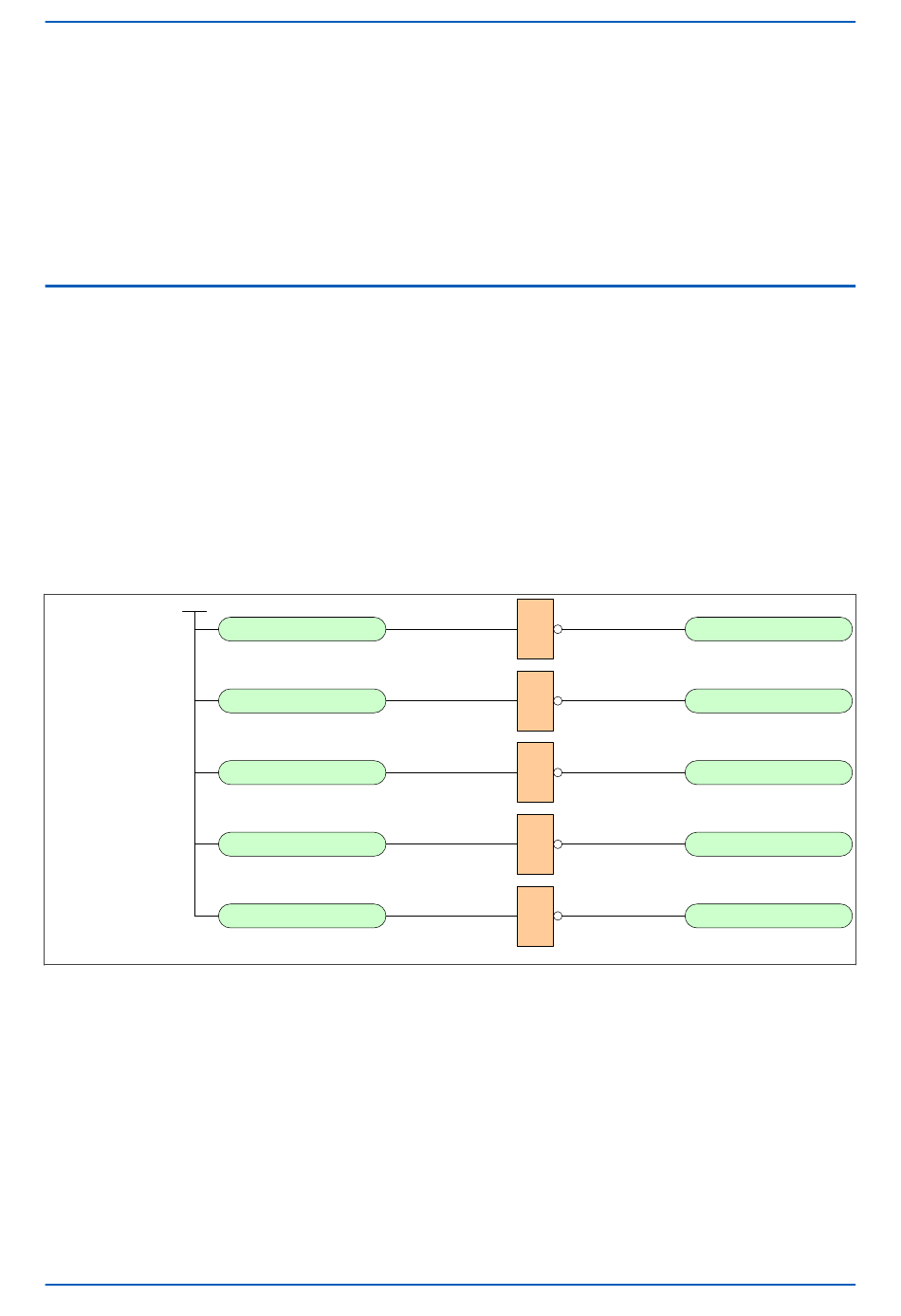

Figura 129: Forzado de las señales de INT Cerrado
P64x-TM-ES-1.3
Entrada Óptic 7
Entrada Óptic 8
Entrada Óptic 9
Entrada Óptic 10
Entrada Óptic 11
Capítulo 13 - Monitoreo y control
1
1
1
1
1
INT1 cerrado
INT2 cerrado
INT3 cerrado
INT4 cerrado
INT5 cerrado
303
