P64x

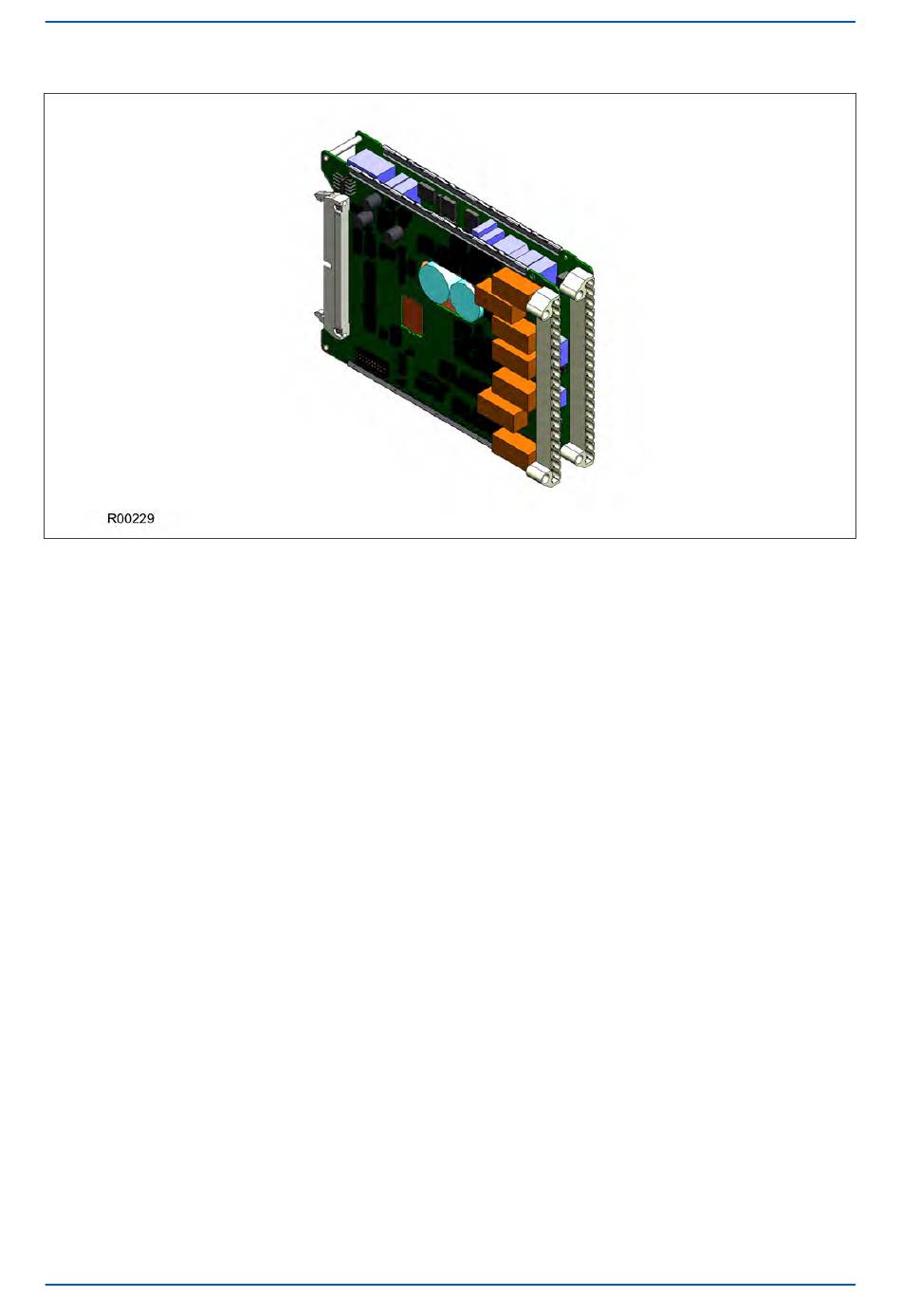

Figura 12: Conjunto de alimentación
Las salidas de alimentación se utilizan para proporcionar vías de alimentación aisladas a los diversos módulos de
la unidad. Los módulos de la unidad utilizan tres niveles de tensión:
5,1 V para todos los circuitos digitales
●
+/- 16 V para la electrónica analógica, como la tarjeta de entrada
●
22 V para el accionamiento de las bobinas del relé de salida.
●
Todas las tensiones de alimentación, incluida la línea a tierra de 0 V, se distribuyen por el interior de la unidad a
través del cable plano de 64 hilos.
La tarjeta de alimentación incorpora una limitación de la intensidad de irrupción. Esto limita la intensidad de
irrupción pico a aproximadamente 10 A.
La alimentación se aplica a las patillas 1 y 2 de la caja de terminales, donde la patilla 1 es negativa y la patilla 2 es
positiva. Los números de patilla están marcados claramente en la caja de terminales como se muestra en el
siguiente diagrama.
P64x-TM-ES-1.3
Capítulo 3 - Diseño de hardware
43
