rendimiento de los esquemas de alta impedancia. A continuación se citan algunas de las ventajas del uso de REF
de baja impedancia:
No se necesitan TI específicos. Como resultado, el coste del TI se reduce sustancialmente.
●
El conexionado es más simple dado que no requiere una resistencia externa o Metrosil.
●
● Pueden utilizarse entradas de corriente de fase comunes.
Proporciona compensación interna para desajuste de la relación TI. Puede adaptar relaciones TI de hasta
●
1:40, lo que se traduce en flexibilidad en el diseño de la estación y costes reducidos.
Los algoritmos avanzados hacen la protección segura.
●
Con el REF de alta impedancia, no existe característica de polarización, y el umbral de disparo se establece a un
nivel constante. Sin embargo, la técnica diferencial de alta impedancia asegura que la impedancia del circuito sea
lo suficientemente alta como para que la tensión diferencial bajo condiciones de falta externa sea inferior que la
tensión necesaria para dirigir la corriente diferencial a través del dispositivo. Esto garantiza estabilidad frente a
condiciones de falta externa de forma que el dispositivo funcionará solo para las faltas que se produzcan dentro
de la zona protegida.
La protección REF de alta impedancia responde a una tensión a lo largo de los puntos de unión diferencial.
Durante las faltas externas, incluso con una saturación severa de algunos de los TI, la tensión no aumenta por
encima de determinado nivel, porque los otros TI proporcionarán una trayectoria de impedancia menor en
comparación con la impedancia de entrada del dispositivo. Este principio lleva ya utilizándose más de medio siglo.
A continuación se citan algunas de ventajas del uso de REF de alta impedancia:
Proporciona un algoritmo probado simple, rápido, robusto y seguro.
●
● Es menos sensible a la saturación TI.
2.4.1

PRINCIPIO REF DE BAJA IMPEDANCIA

La REF de baja impedancia se puede utilizar para devanados delta o devanados en estrella en sistemas con
puesta a tierra con resistencia y con puesta a tierra sólida. La conexión a un IED moderno es como sigue:

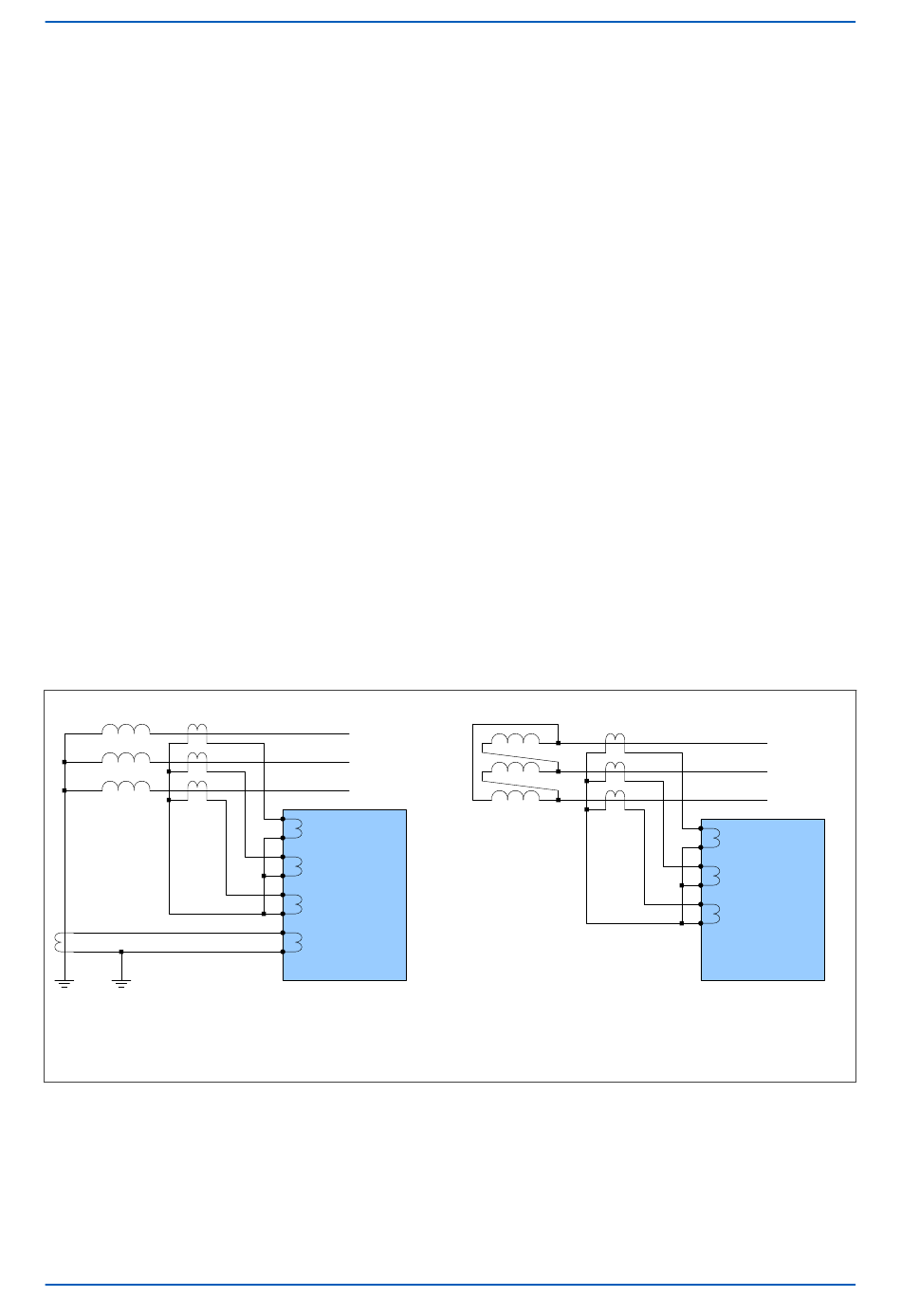

Conexión del IED a devanado en estrella
para REF de baja impedancia
V00679
Figura 74: Conexión REF de baja impedancia
2.4.1.1 CARACTERÍSTICA DE POLARIZACIÓN DE BAJA IMPEDANCIA
Normalmente se utiliza una característica de polarización de triple pendiente:
P64x-TM-ES-1.3
Fase A
Fase B
Fase C
I
Fase A
I
Fase B
I
Fase C
I
Neutro
IED
Capítulo 8 - Protección de falta a tierra restringida
Conexión del IED a devanado en triángulo
para REF de baja impedancia
Fase A
Fase B
Fase C
I
Fase A
I
Fase B
I
Fase C
IED
