7.6.2

Mesure Cr

Emplaceme
nt
enfichable Option / variante de raccordement
IN 7 Platine en option CR (mesure de conductivité conductive) système à 2 électrodes et câble à
IN 8 deux fils.
IN 9
1 = électrode extérieure + (br)
IN 10
2 = pontage entre 1 et 2
3 = pontage entre 3 et 4
4 = électrode intérieure + (wt)
5 = libre
6 = électrode extérieure Gnd (bk)
électrode intérieure Gnd (bk)

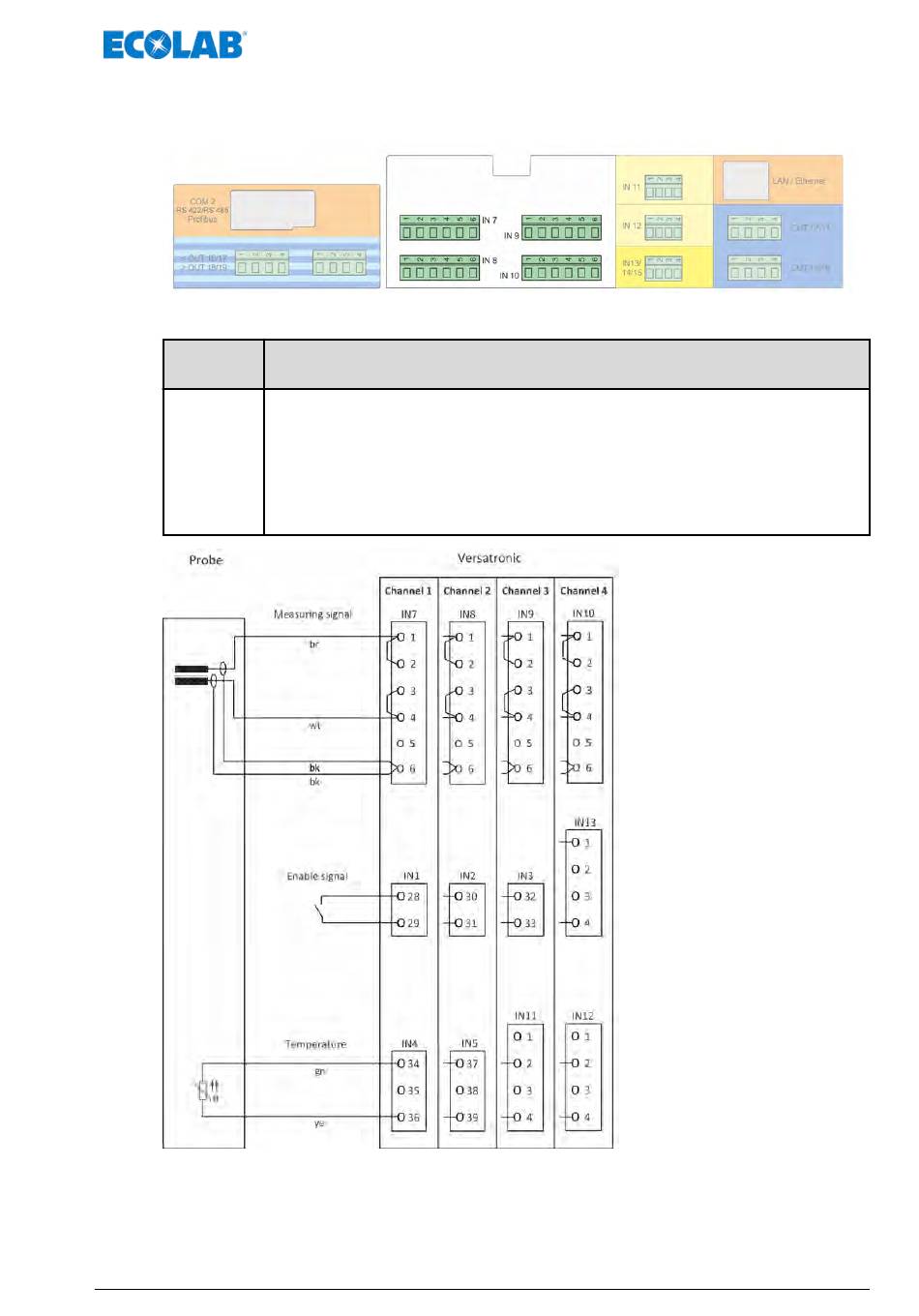

Fig. 19 : Plan de raccordement Mesure Cr
Modules de mesure
65
