7.6.3 Mesure Ci (conductivité inductive)
Emplacem
ent
enfichable Option / variante de raccordement
IN 7 Platine en option Ci (mesure de conductivité inductive)
IN 8
1 = bobine émettrice + (br)
IN 9
2 = bobine émettrice Gnd (bk)
IN 10
3 = bobine réceptrice + (wt)
4 = bobine réceptrice Gnd (bk)
5 = pontage entre 4 et 5
6 = pontage entre 5 et 6

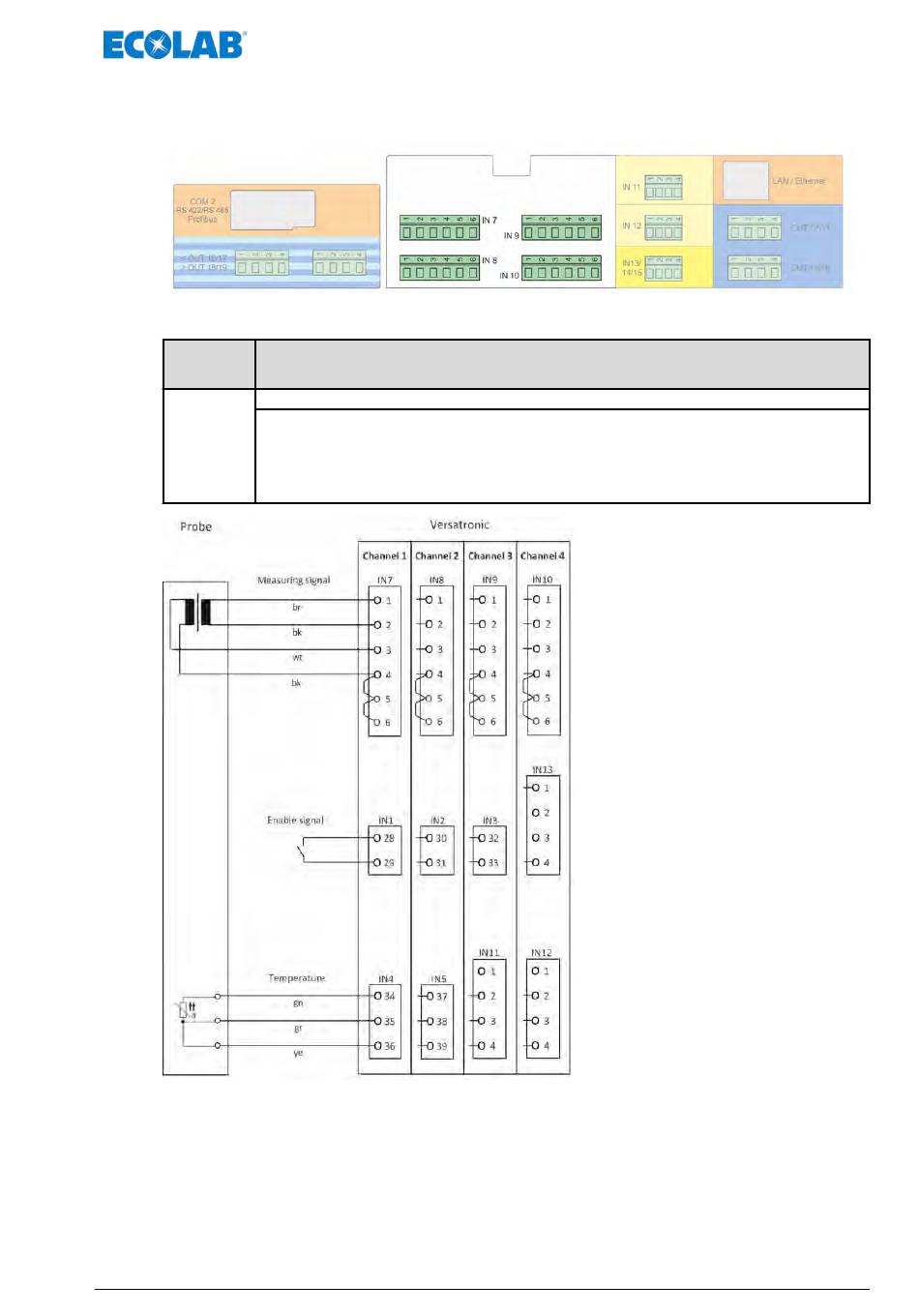

Fig. 21 : Plan de raccordement Mesure Ci
Modules de mesure
67
