MONTAGEM
Depois, ligue o cabo à manete do travão inserindo a extremidade do cabo no suporte depois de o tensor e
as ranhuras da porca de segurança estarem alinhadas com o suporte da extremidade do cabo. Depois de
o cabo estar ligado à manete, rode o tensor e a porca de segurança de maneira a que as ranhuras já não
fiquem alinhadas. Certifique-se de que a cobertura do cabo assenta apropriadamente na extremidade
do tensor e verifique se há danos.
Deslize o cabo de travão exposto através da barra de rotação localizada no corpo do calibrador e assente
a cobertura no mesmo terminal. Insira o cabo na mola e na bota da mola.
Seguidamente, deslize o cabo através do fixador do cabo e retire a tensão. Segure o cabo no seu lugar
apertando os parafusos que comprimem a montagem do fixador. Alguns travões de disco têm um dis-
positivo de centragem enquanto outros são mecanismos são de flutuação livre.
Se o corpo do calibrador estiver equipado com pernos de centragem, utilize a manete de travão depois
de o cabo estar conectado. Enquanto aperta a manete, aperte os pernos de centragem de forma segura.
Isto centrará o corpo do calibrador sobre o disco.
O DISCO AQUECE! Podem ocorrer lesões graves ao tocar no disco quente! Tenha cuidado com as pernas
e mãos.

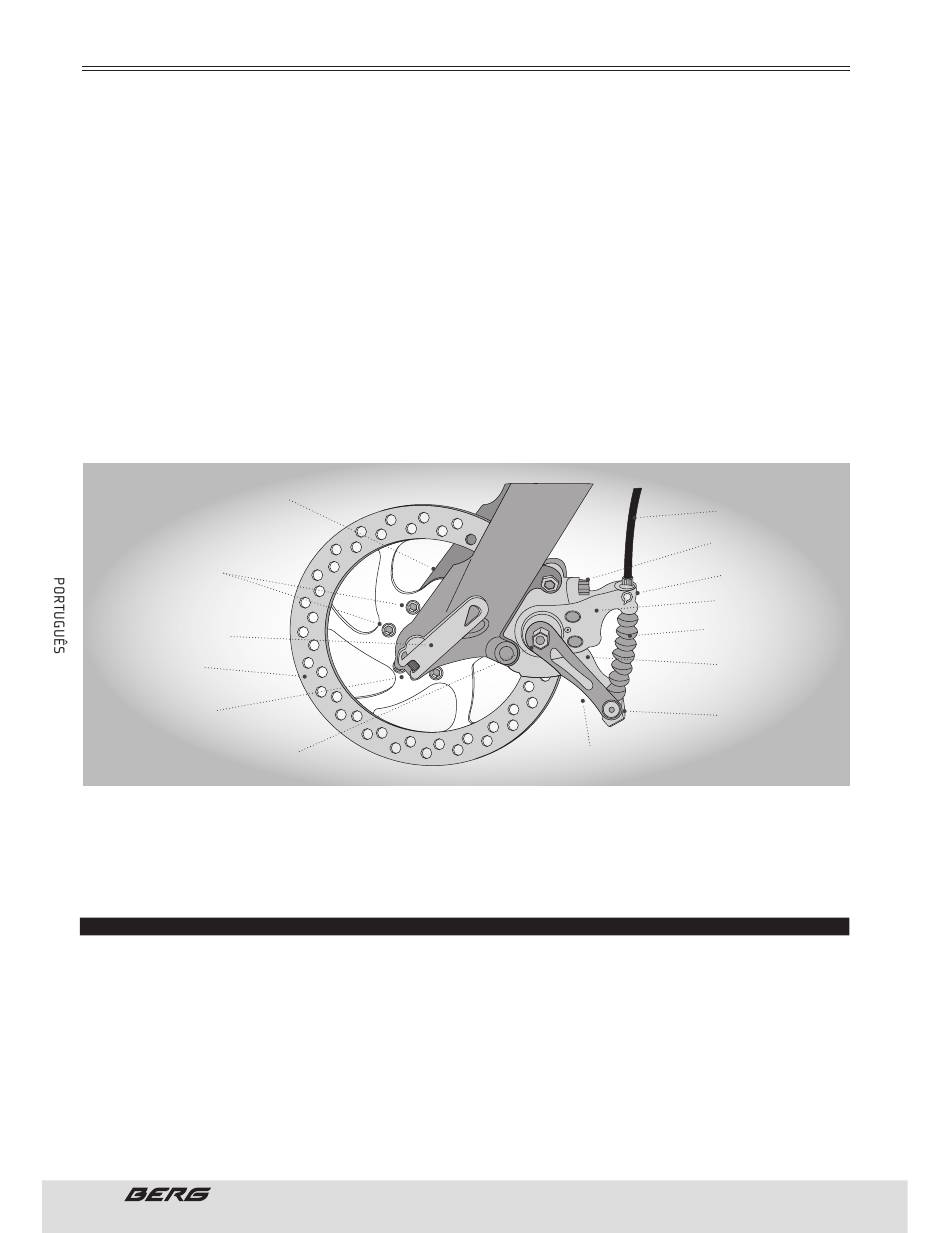

PARAFUSOS DE
MONTAGEM DO
DISCO
ALAVANCA DE
ABERTURA
RÁPIDA
DISCO
PONTEIRAS DA
FORQUETA
PARAFUSOS DE MONTAGEM
DO CALIBRADOR COM
ESPESSADORES
Estes travões necessitam de assentar! Ande na bicicleta e utilize os travões com cuidado durante 20
quilómetros antes de os usar em descidas, travagens repentinas ou qualquer outra forma de travagem
complicada. Tenha em conta que o rendimento do sistema de travões modificará com o decorrer do tem-
po e uso. O travão a disco deve ser limpo com álcool de polimento antes da primeira saída. NUNCA utilize
óleo ou produtos semelhantes para limpar o sistema de travões de disco.

DESVIADOR

Apesar de os desviadores dianteiros e traseiros serem ajustados inicialmente na fábrica, deverá inspe-
cioná-los e voltar a regulá-los antes de andar na bicicleta.

DESVIADOR TRASEIRO

Em primeiro lugar, coloque a mudança traseira no maior número indicado, desligue o cabo do perno de
fixação do cabo do desviador traseiro, e coloque a corrente no carreto mais pequeno. Aperte o parafuso
de limite alto de modo a que a roldana guia e o carreto mais pequeno fiquem alinhados de forma vertical.
Volte a conectar o cabo, retire qualquer tensão e volte a apertar o perno de fixação de forma segura.
Troque as velocidades, certificando-se de que cada comutação é feita com suavidade e sem vacilações.
Se for necessário, utilize o tensor para afinar cada troca de velocidade, rodando-o na direção para a qual
