Enfriamiento del motor/radiador
1
2
3
07/24/2009
1. Elemento filtrante
2. Copa del filtro

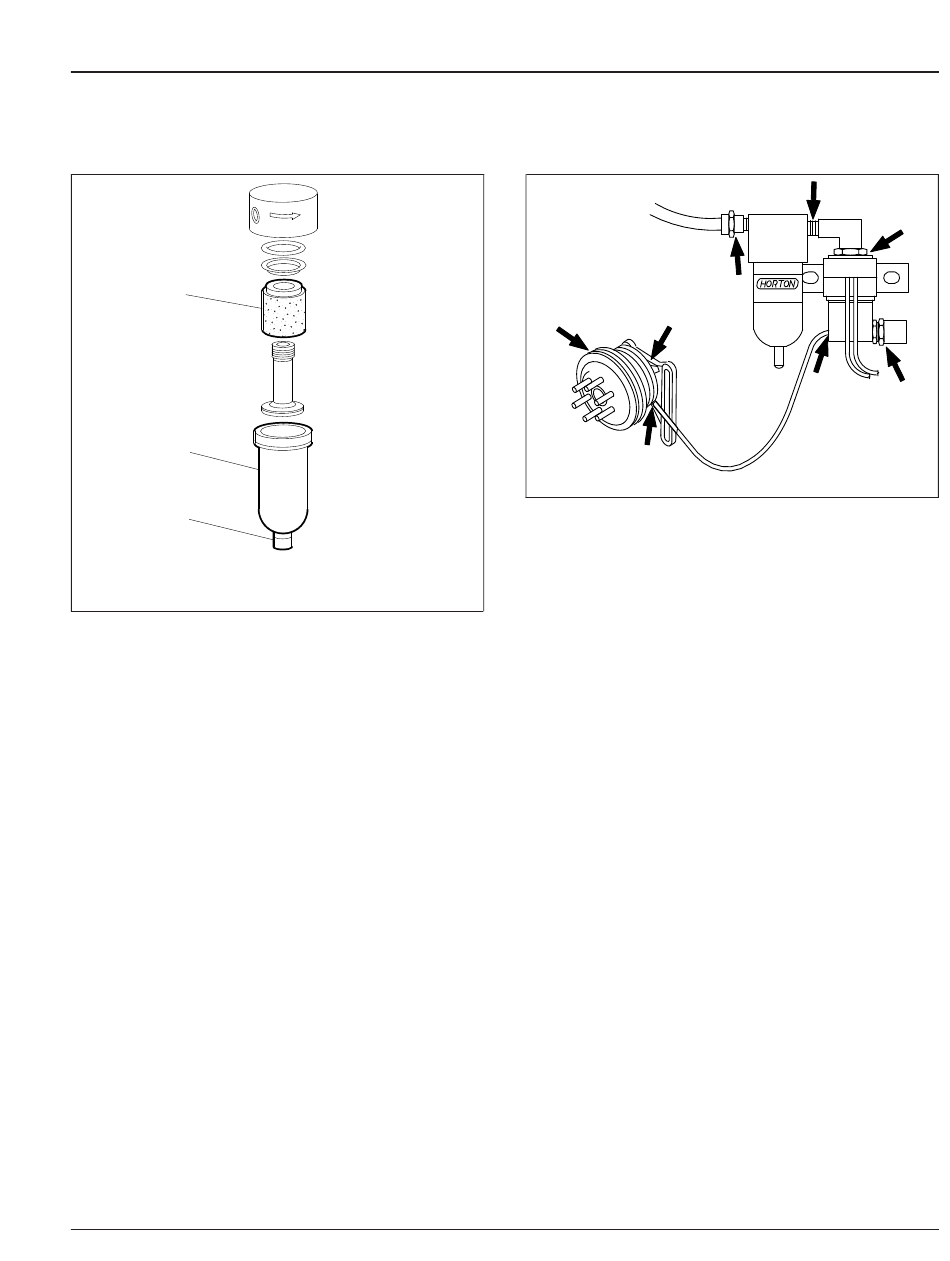

Figura 7, Filtro de aire de la válvula solenoide Horton
DriveMaster
Revise el ventilador y su embrague desde una
distancia. Compruebe si hay vibración, contacto
de las aspas del ventilador o patinado del em-
brague del ventilador, así como el funciona-
miento general del mismo.
Si el embrague del ventilador no funciona correc-
tamente, vea los procedimientos de localización
de averías y de reparación en el Grupo 20 del
manual de taller del vehículo.
8. Con el sistema de aire cargado a 120 psi (827
kPa), revise el embrague del ventilador con un
dispositivo de escucha adecuado, para compro-
bar si hay fugas de aire audibles,.
Revise la válvula solenoide, el ensamble del filtro
de aire, y las mangueras y acoplamientos de
aire. Vea la
Figura
fuga en los mismos lugares, con un dedo mo-
jado o con una solución de agua jabonosa.
9. Si se detecta una fuga, retire el ensamble de
aspas del ventilador. Instale un nuevo equipo de
sellos. Vea los procedimientos de reparación en
el Grupo 20 del manual de taller del vehículo.
Manual de mantenimiento New Cascadia, Enero 2017
f200725
3. Válvula de purga
8. Compruebe si hay alguna
10/05/2016
Figura 8, Revisión para ver si hay fugas de aire
(Horton DriveMaster)
10. Revise el mecanismo impulsor del ventilador
para ver si hay alteración de color u otros indi-
cios de patinado o de sobrecalentamiento.
NOTA: El embrague del ventilador puede pati-
nar si la presión del suministro de aire es menor
de 70 psi (483 kPa), o si tiene una fuga por
dentro. Toda fuga debe repararse.
11. Revise los rodamientos del embrague del venti-
lador como se indica a continuación.
11.1
Haga girar el ventilador en ambos senti-
dos, y sienta si hay rodamientos del cubo
desgastados.
11.2
Si es posible, retire la banda de impulsión
y compruebe si hay rodamientos de la
polea acanalada que estén desgastados,
haciendo girar ésta en ambos sentidos.
11.3
Si los rodamientos del cubo o de la polea
acanalada están desgastados, reemplá-
celos utilizando el equipo Super Kit de
Horton DriveMaster: vea el Grupo 20 del
manual de taller del vehículo.
20
f200581
20/5
