Embrague
los las abrazaderas de sujeción pueden necesi-
tar ser retiradas para lograr esto y permitir que
el aire sea purgado.
Purga a presión
NOTA: Un sistema de purga (J-29532) un adap-
tador de purga (J-35798) para el depósito de
líquido están disponibles mediante SPX Kent-
Moore Tools, y pueden utilizarse para llevar a
cabo el siguiente procedimiento. Para pedir
estas piezas, llame a Kent-Moore al 1-800-328-
6657 (en EE. UU.).
1. Estacione el vehículo en una superficie a nivel,
pare el motor y ponga los frenos de estaciona-
miento. Bloquee los neumáticos y abra el capó
(cofre).
2. Prepare el equipo de purga a presión según las
instrucciones del fabricante. Use líquido para
frenos DOT 4 de un recipiente sellado herméti-
camente. Presurice la unidad de purga a 15 psi
(103 kPa).
3. Retire la tapa del depósito (vea la
instale el adaptador de purga a presión en el
depósito.
4. Purgue el sistema hidráulico de la siguiente ma-
nera.
4.1
Abra la válvula de purga en el tanque de
purga para presurizar el depósito.
4.2
Retire la tapa de la válvula de purga del
cilindro auxiliar. Vea la
válvula, instale una manguera de drenaje
transparente conectada a una botella de
captación. Esta manguera debe ajustarse
firmemente a la válvula de purga de
modo que no se salga cuando se bom-
bee líquido.
4.3
Abra la válvula de purga en el cilindro
auxiliar.
4.4
Cuando el líquido drenado sea transpa-
rente y no tenga burbujas de aire, cierre
la válvula de purga.
5. Revise el nivel de líquido del depósito. Si es ne-
cesario, agregue o drene líquido hasta que el
nivel del líquido esté entre las líneas MIN y MAX
marcadas en el lateral del depósito.
6. Instale la tapa del depósito.
Manual de mantenimiento New Cascadia, Enero 2017
Figura
3) e
Figura
4. En la
11/30/2010
1. Válvula de purga

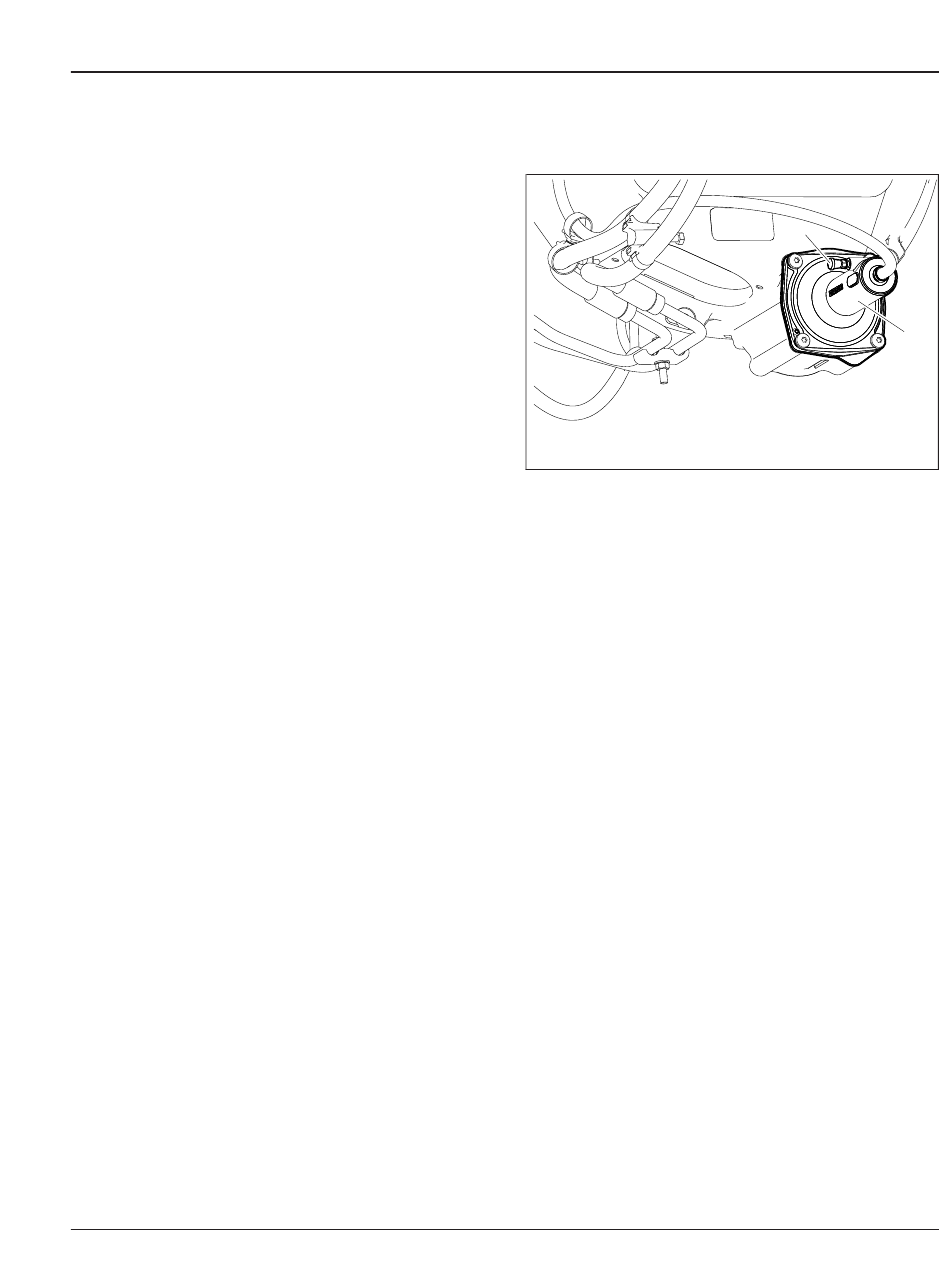

Figura 4, Cilindro auxiliar, control del embrague
hidráulico
7. Desconecte la manguera transparente. Apriete el
tornillo de purga a 88 lbf·in (1000 N·cm) e instale
la tapa en la válvula de purga del cilindro auxi-
liar.
8. Oprima el pedal del embrague unas cuantas
veces. Deberá haber resistencia por todo el re-
corrido del pedal.
Purga manual
1. Estacione el vehículo en una superficie a nivel,
pare el motor y ponga los frenos de estaciona-
miento. Bloquee los neumáticos y abra el capó
(cofre).
NOTA: El sistema hidráulico tiene aproximada-
mente 0.5 cuartos de galón (0.5 litros) de lí-
quido. Es posible que deba volver a llenarse
durante el proceso de purga para evitar que el
aire vuelva a entrar en el sistema.
2. Retire la tapa del depósito y llénelo (vea la
gura
3) con líquido para frenos DOT 4 de un
recipiente sellado herméticamente.
3. Retire la tapa de la válvula de purga del cilindro
auxiliar. Vea la
Figura
una manguera de drenaje transparente conec-
tada a un botella de captación. Esta manguera
debe ajustarse firmemente a la válvula de purga
de modo que no se salga cuando se bombee
líquido.
NOTA: Los siguientes pasos requieren dos per-
sonas - una en la cabina para accionar el pedal
25
1
2
f250682
2. Cilindro auxiliar
Fi-
4. En la válvula, instale
25/3
