ELEMENTOS ESTRUCTURALES
45. Empuje la pluma hasta que la placa de tope del cilindro
de extensión toque las placas de anclaje traseras del
cilindro en la parte posterior de la 1
espaciadores, arandelas y pernos que fijan el cilindro a
a
la 1 sección de la pluma. Si el cilindro no está alineado
con los puntos de anclaje, se puede girar la placa de
tope del cilindro para obtener la alineación correcta
(manteniendo la válvula hacia arriba, paralela con la
placa superior de la pluma).
46. Instale las almohadillas de desgaste superiores traseras
en la parte superior de la 2
almohadillas de desgaste pueden insertarse desde el
extremo de montaje de la pluma y las placas de leva se
dejan caer a través de los agujeros de las placas
superiores de la pluma alineada.
La almohadilla de desgaste a cada lado de las partes
superior/trasera de la pluma puede ajustarse en una
gama de 4.8 mm (3/16 pulg) girando, extremo por
extremo, la almohadilla de desgaste y la placa o girando
independientemente las almohadillas de desgaste y la
placa. Esto es posible porque los agujeros en estas
piezas están descentrados. Los agujeros de la placa
están descentrados en 1.5 mm (0.06 pulg) y los de la
almohadilla de desgaste en 0.8 mm (0.03 pulg). Las
combinaciones de distintas rotaciones de las piezas
permiten el ajuste.
8860-5
11-8
a
sección. Instale los
a
sección de la pluma. Las
Published 09-11-2018, Control# 622-01
MANUAL DE SERVICIO CD20
a. Ajuste las almohadillas hasta que se encuentren a
menos de 0.8 mm (0.03 pulg) del centro de la
almohadilla de desgaste. Las combinaciones de
distintas rotaciones de las piezas permiten el ajuste.
b. Consulte Sujetadores y valores de apriete en la
página 1-15 para el apriete de los pernos de
retención. Si no se aprietan correctamente los
pernos habrá pérdida de precarga que resultará en
juego lateral excesivo entre las secciones.
47. Instale la barra de fijación gruesa a través del punto de
montaje del malacate. Esta barra sujeta el cable de
extensión de 9.53 mm (3/8 pulg) y sirve como el punto
de fijación superior del malacate. Mantenga esta barra
hacia arriba en la ranura con un espaciador a cada lado.
Esto facilitará el armado.
48. Instale el extremo roscado del cable de extensión de
9.53 mm (3/8 pulg) a través del agujero en el centro de
la barra de fijación del malacate.
49. Apriete todos los cables ligeramente. Accione la pluma
lentamente para asegurarse que funciona correctamente
antes de tensar los cables. Consulte la sección de tensión
de cables para poder tensar correctamente los cables del
sistema de extensión. Los cable deben tensarse al valor
especificado para que la pluma funcione correctamente.
50. Instale el malacate.
8860-6

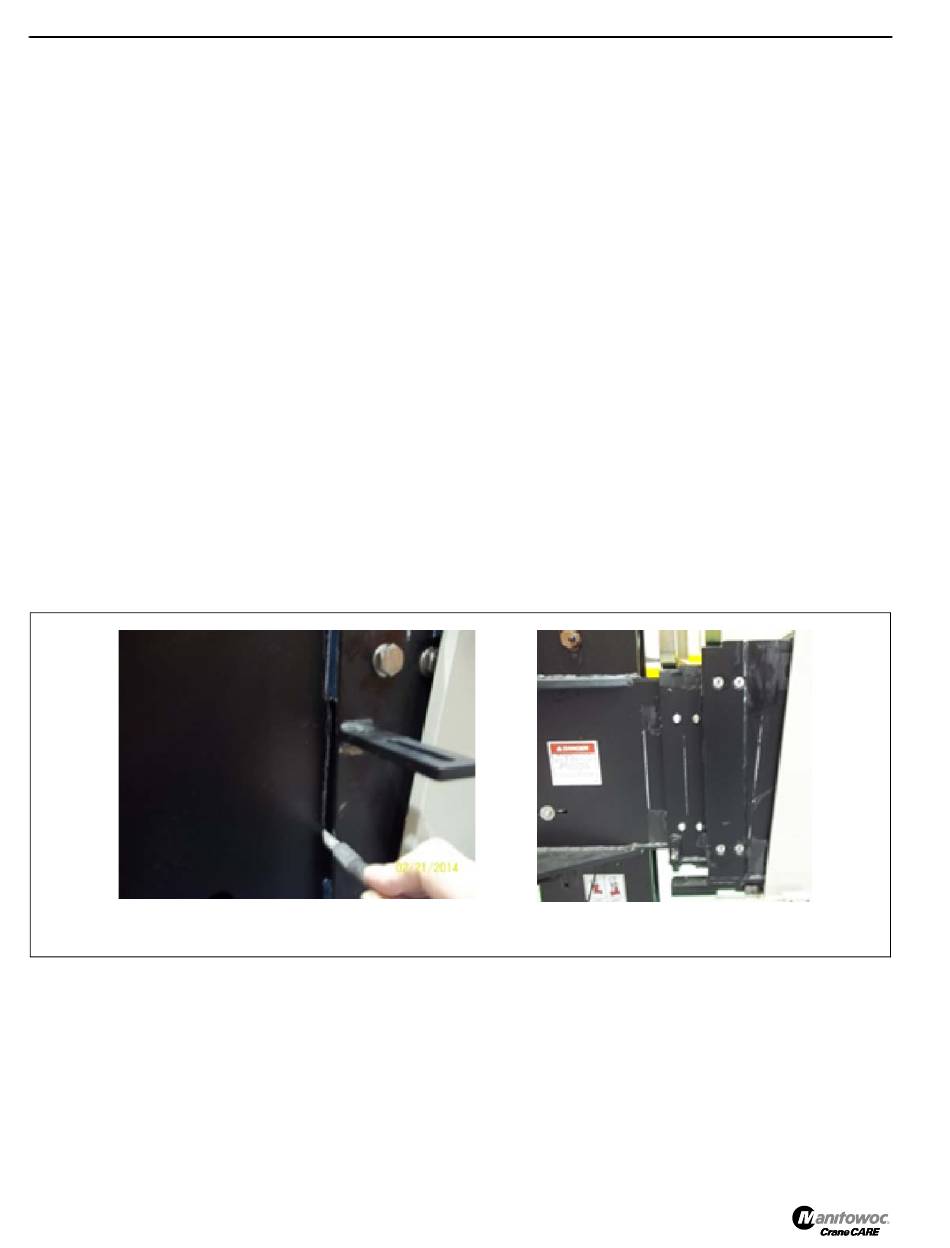

FIGURA 11-1
