8.2.3 Tendido y fi jación de tuberías
Principios de la fi jación de tuberías:
• No se permite un tendido suelto de las tuberías, deben utilizarse las posibilidades de fi jación previstas.
• No calentar los tubos de plástico al colocarlos, ni siquiera cuando hay que tenderlos en curvaturas.
• Respecto a la fi jación de tubos deberá tenerse en cuenta que los tubos de PA no estén doblados.
• Al comienzo y al fi nal de la curvatura hay que colocar abrazaderas o, si se trata de un haz de tubos, hay que fi járselo con
una cinta de sujeción de cables, respectivamente.
• Los tubos ondulados para mazos de cable se atan con bridas sujetacables en un bastidor sobre consolas de plástico y,
en la zona del motor, en tramos de cable preparados o se fi jan mediante clips.
• Jamás fi jar varias tuberías con una abrazadera.
• Sólo se deberán usar tubos de PA (PA = poliamida) conforme a DIN 74324 Parte 1 ó la norma MAN M3230 Parte 1
(ampliación DIN 74324 Parte 1), (www.normen.man-nutzfahrzeuge.de, es necesario registrarse). (vínculo)
• Hay que añadir creces de 1% sobre la longitud tendida (lo que equivale a 10 mm por cada metro de longitud de cable),
porque los tubos plásticos se contraen con el frío y debe haber una capacidad funcional de hasta -40°C..
• No se permite el calentamiento de los tubos cuando se tienden.
• Para cortar los tubos de plástico se usarán unos alicates para cortar tubos plásticos, ya que al serrar este tipo de tubos,
se produce una formación inadmisible de rebabas en la superfi cie de corte y de virutas en el tubo.
• Los tubos de PA pueden asentar en los cantos de bastidores o en los pasos en éstos. Se tolera un aplanamiento mínimo
en el tubo de PA (máx. 0,3 mm de profundidad) en los puntos de contacto. No obstante, no se permiten desgastes en forma
de entalladuras.
• Se permite el contacto de los tubos de PA entre sí. En el punto de contacto se genera un aplanamiento mutuo mínimo.
• Las tuberías de PA pueden atarse paralelas (no en cruz) con bridas sujetacables. Los tubos de PA y ondulados se han
de atar por clases. Se deberá tener en cuenta la limitación de la movilidad debido al efecto de rigidez.
• Cubrir los cantos de bastidor con un tubo ondulado abierto resulta dañino ya que el tubo de PA se deteriora en el punto
de contacto con el tubo ondulado.
• Los apoyos puntuales en cantos de corte de bastidor se pueden proteger con la denominada espiral de protección
(véase fi gura 99). La espiral de protección debe encerrar el tubo que se ha de proteger con fuerza en sus espirales
(excepción: tuberías de PA Ø ≤ 6 mm).

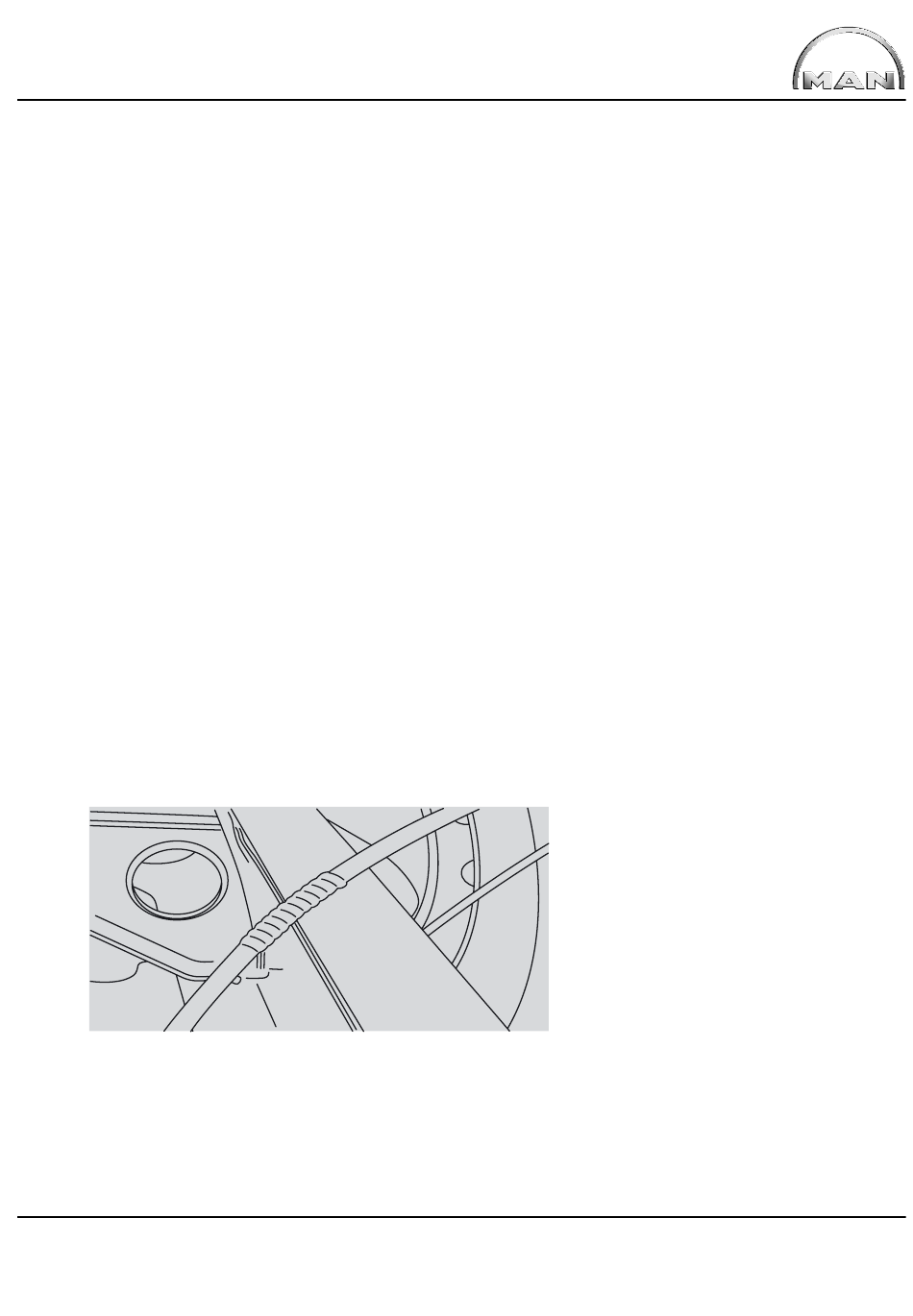

Figura 99: Espiral de protección sobre tubo PA ESC-151
®
TRUCKNOLOGY GENERATION A (TGA) 130
