Introducción
1.2 Esquema básico de bus CAN con SINAMICS
1.2 Esquema básico de bus CAN con SINAMICS
La siguiente imagen ilustra la disposición del hardware y software en la puesta en marcha
de una interfaz CANopen tomando como ejemplo el SINAMICS S120.
La imagen muestra esquemáticamente los siguientes elementos:
● La conexión de una aplicación de maestro de un usuario CANopen a un grupo de
● La interfaz bus CAN de la tarjeta de comunicaciones "CBC10".
● El software esclavo CANopen correspondiente de la Control Unit y el significado de los
● La conexión a través de ETHERNET de un PC en el que se está ejecutando la
14
accionamientos SINAMICS.
conceptos "enviar" y "recibir" que se utilizan para los telegramas de emisión y recepción
en la puesta en marcha.
herramienta de puesta en marcha STARTER.

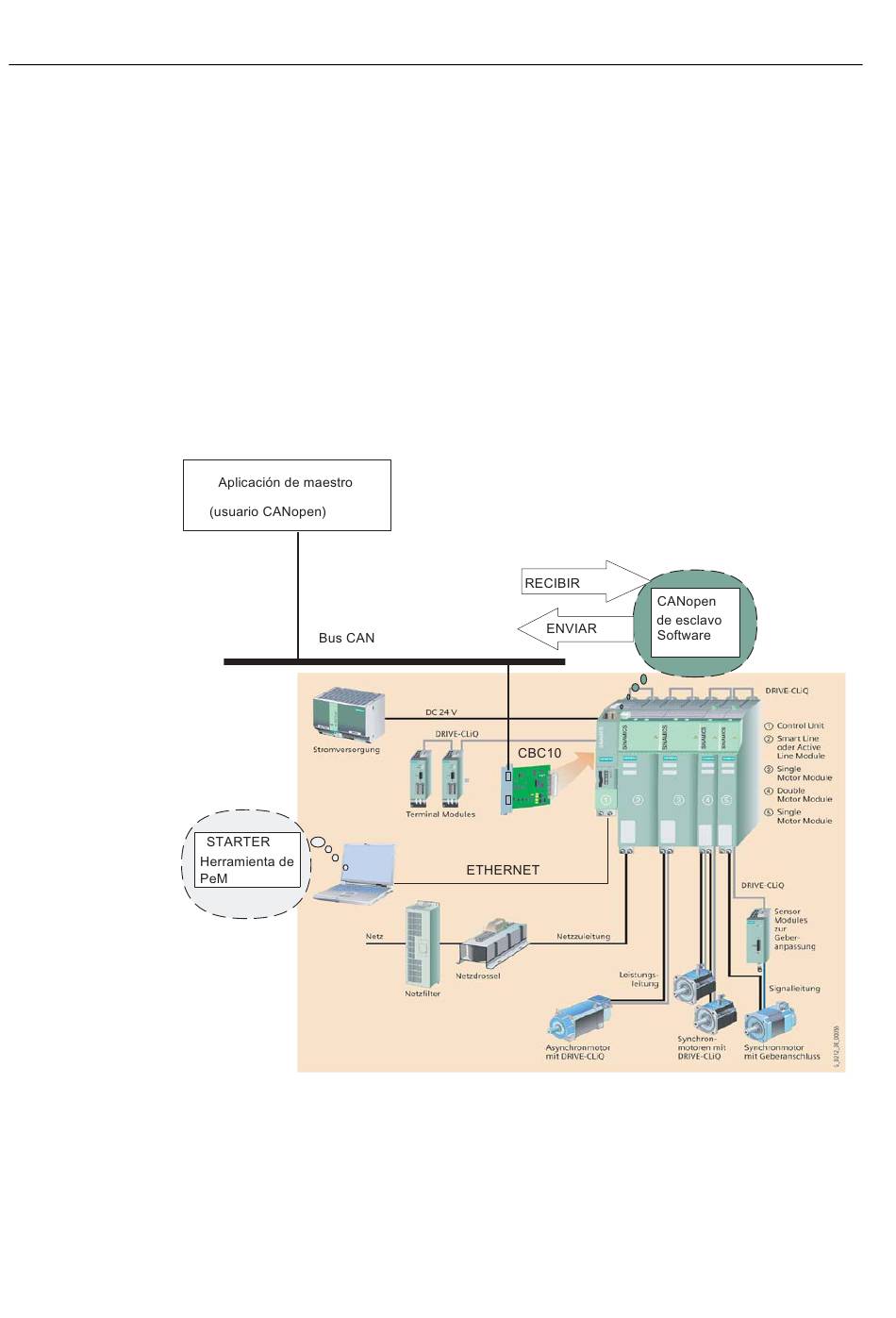

Figura 1-1 Grupo de accionamientos SINAMICS S120 con bus CAN
Manual de puesta en marcha, IH2, 01/2013, 6SL3097-4AA00-0EP0
Interfaz CANopen
