4 Reparación
4.3.6 Sustitución de la base
Continuación
6
7
8
9
Continúa en la página siguiente
278
Acción

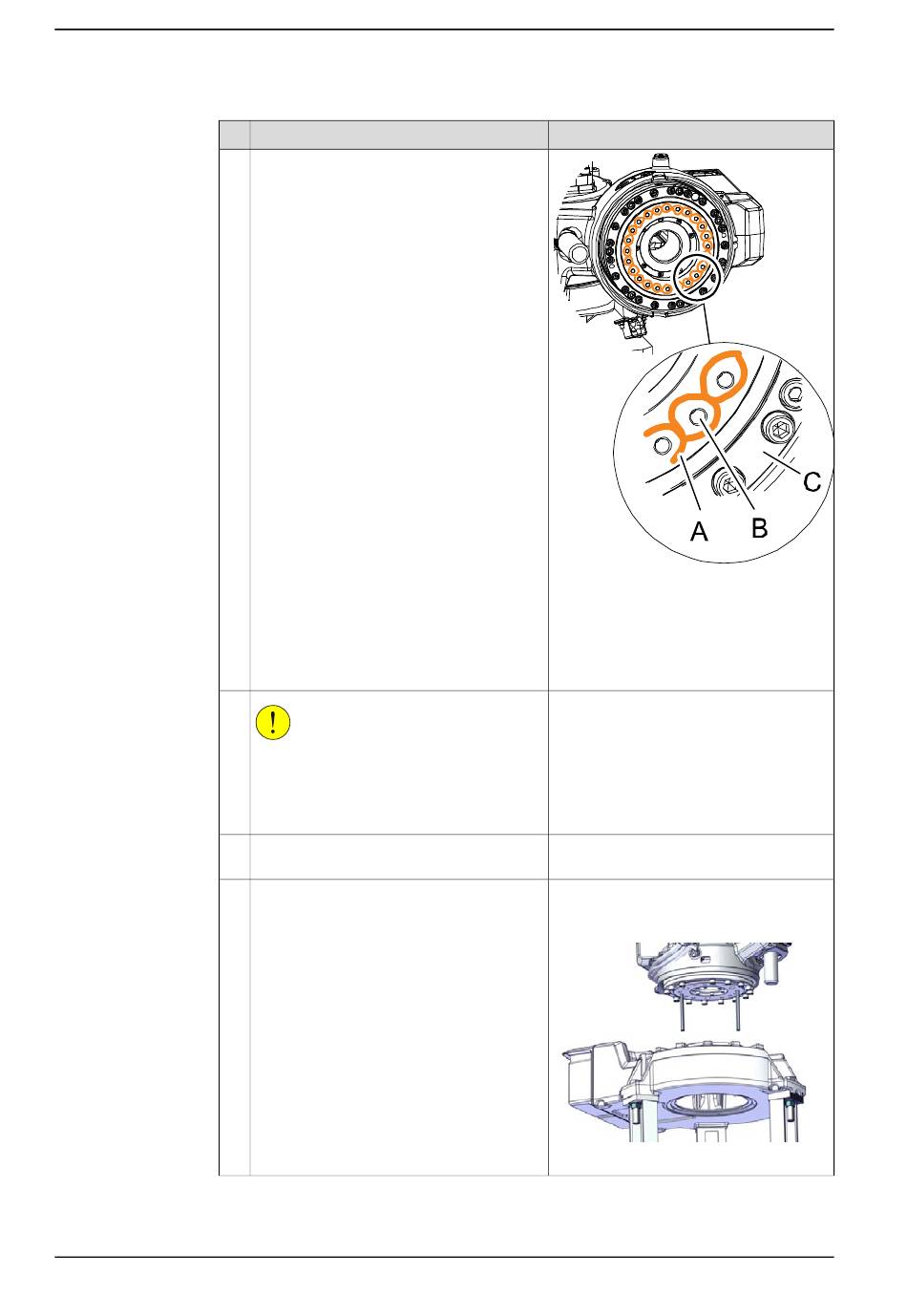

Aplique Loctite 574 alrededor de los orificios
para tornillos de la caja reductora del eje 1,
de la forma mostrada en la figura.
¡CUIDADO!
El sistema del brazo y la caja reductora del
eje 1, juntos pesan 380 kg.
Todos los accesorios elevadores deben te-
ner una capacidad adecuada.
Eleve el sistema del brazo hasta el lugar de
montaje.
Monte dos pasadores de guía en orificios
opuestos de la caja reductora del eje 1.
© Copyright 2013-2018 ABB. Reservados todos los derechos.
Nota
xx0800000353
Repuestos
A Loctite 574
B Orificio para tornillo en la caja re-
ductora del eje 1
C Caja reductora del eje 1
Pasador de guía, M8x150: 3HAC15520-2
Utilice siempre los pasadores de guía por
pares.
xx1800000932
Manual del producto - IRB 4600 Foundry Prime
3HAC040585-005 Revisión: M
