MEGANE X84 Manual Del Usario página 120

K4J

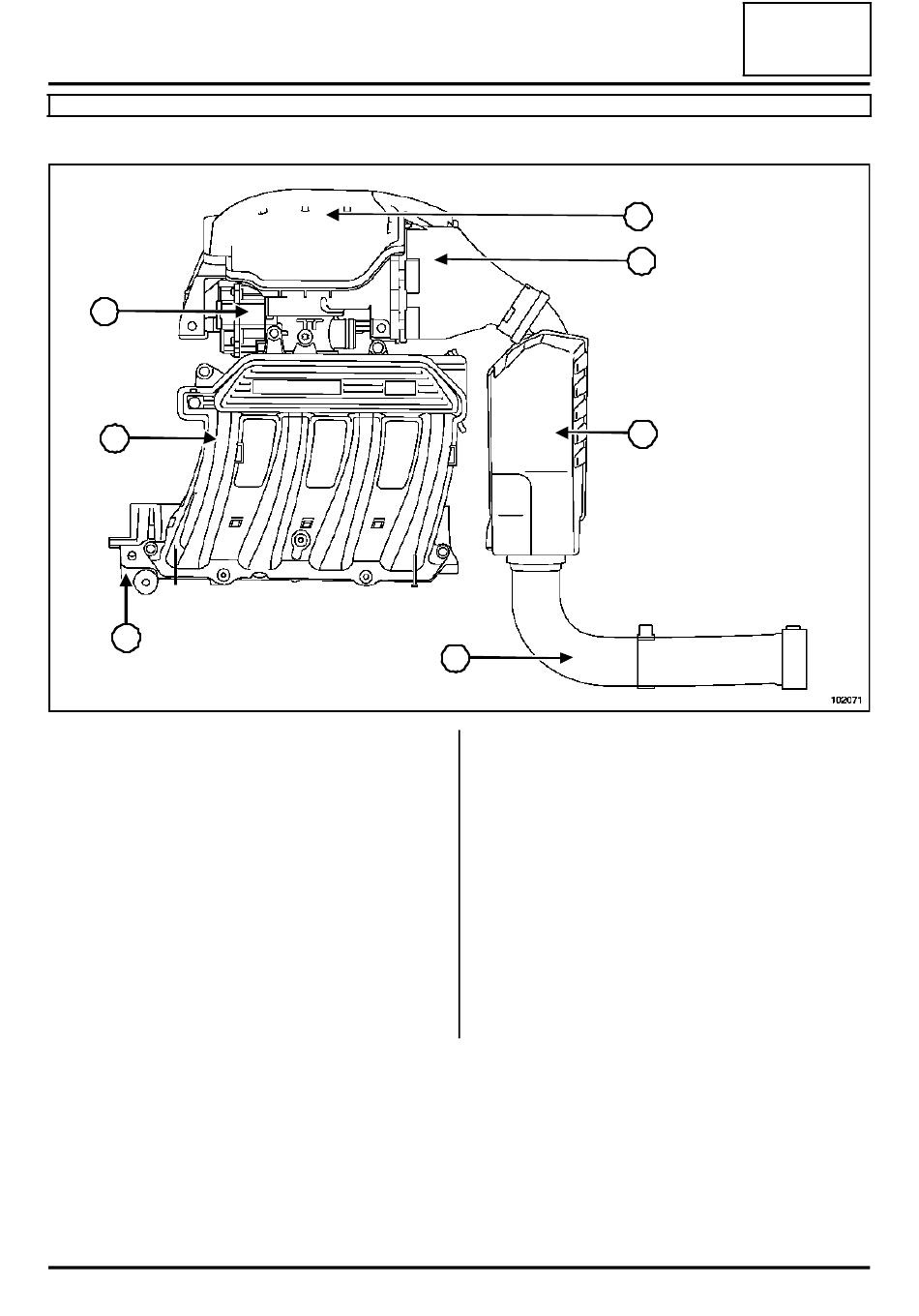

Esquema del circuito de admisión de aire
5
6
7
(1) Tubo de aspiración de aire
(2) Resonador de aire
(3) Carcasa del filtro de aire
(4) Caja de aire
(5) Caja mariposa
(6) Repartidor de admisión
(7) Cala por tainyectores
(8) Entrada de aire
MEZCLA CARBURADA
Admisión de aire
1
12A-8
12A
4
3
2
8
102071
