Caja Mariposa - MEGANE X84 Manual Del Usario

K4J
Material indispensable
útil de diagnóstico
Pares de aprietem
tornillos de la caja mari-
posa
tornillos de la carcasa
del filtro de aire

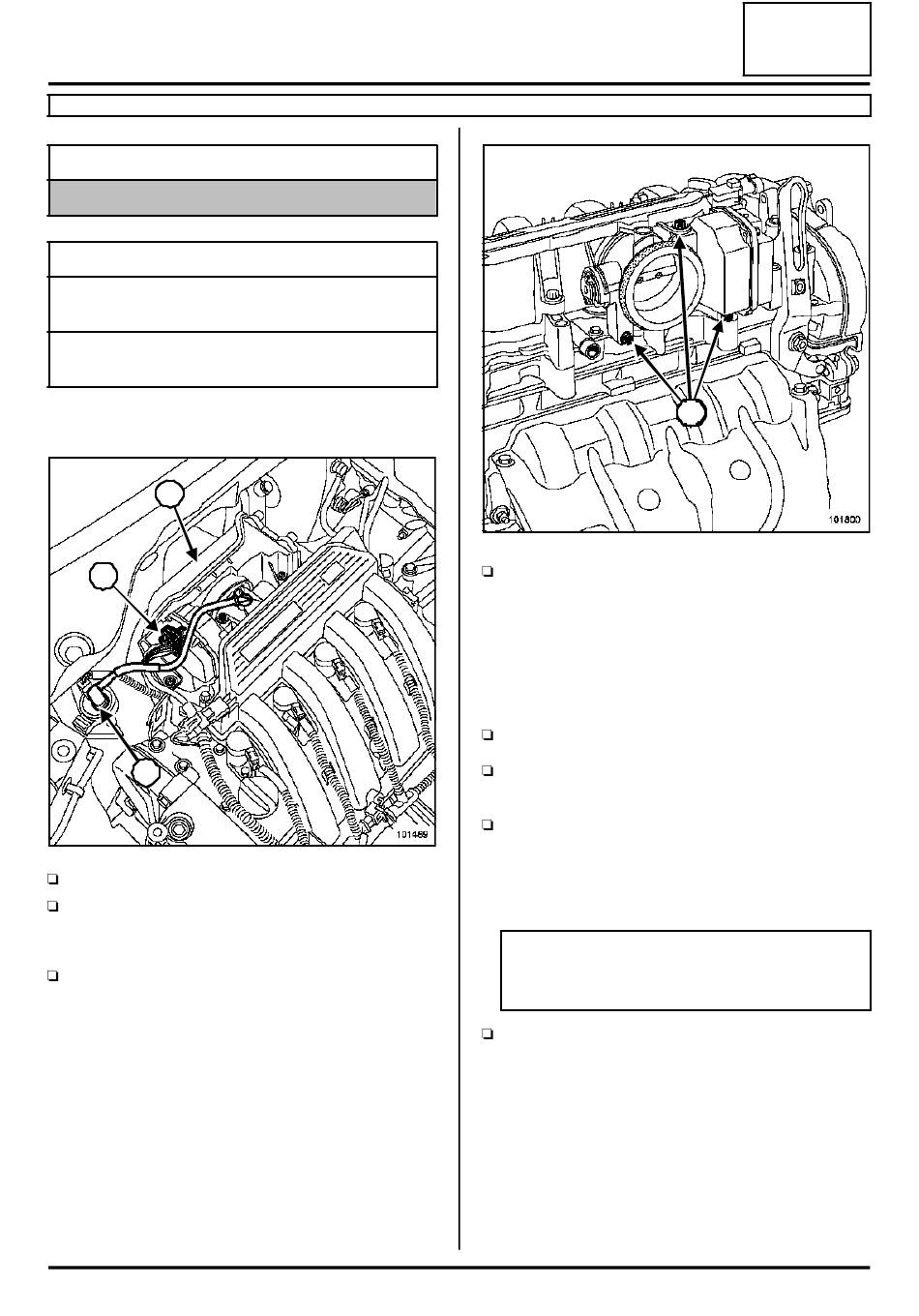

EXTRACCIÓN
1
2
3
Desconectar la batería.
Quitar la carcasa del filtro de aire (1)(Capítulo Mez-
cla carburada, Carcasa del filtro de aire, página
12A-14).
Desconectar:
- el conector de la caja mariposa (2),
- el tubo de recirculación de los vapores de gasolina
(3) en la electroválvula de mando.
MEZCLA CARBURADA

Caja mariposa

1,3 daN.m
0,9 daN.m
101489
Extraer:
- los tornillos de fijación (4),
- la caja mariposa.
REPOSICIÓN
Proceder en el sentido inverso de la extracción.
Sustituir la junta de la caja mariposa en cada des-
montaje (utilizar grasa para facilitar su colocación).
Apretar a los pares:
- los tornillos de la caja mariposa (1,3 daN.m),
- los tornillos de la carcasa del filtro de aire (0,9
daN.m).
ATENCIÓN
Conectar la batería; efectuar los aprendizajes
necesarios (Capítulo Equipamiento eléctrico).
En caso de sustituir la caja mariposa, efectuar me-
diante el útil de diagnóstico una reinicialización de
los aprendizajes de los topes mediante el mando
RZ005 « Aprendizajes ».
Al poner el contacto, la caja mariposa debe efectuar
un ciclo de aprendizaje de los topes MÍNIMO y
MÁXIMO.
Controlar mediante el útil de diagnóstico que este
aprendizaje se efectúe correctamente ET051
« Aprendizajes topes mariposa ».
12A-23
12A
4 4
101800
