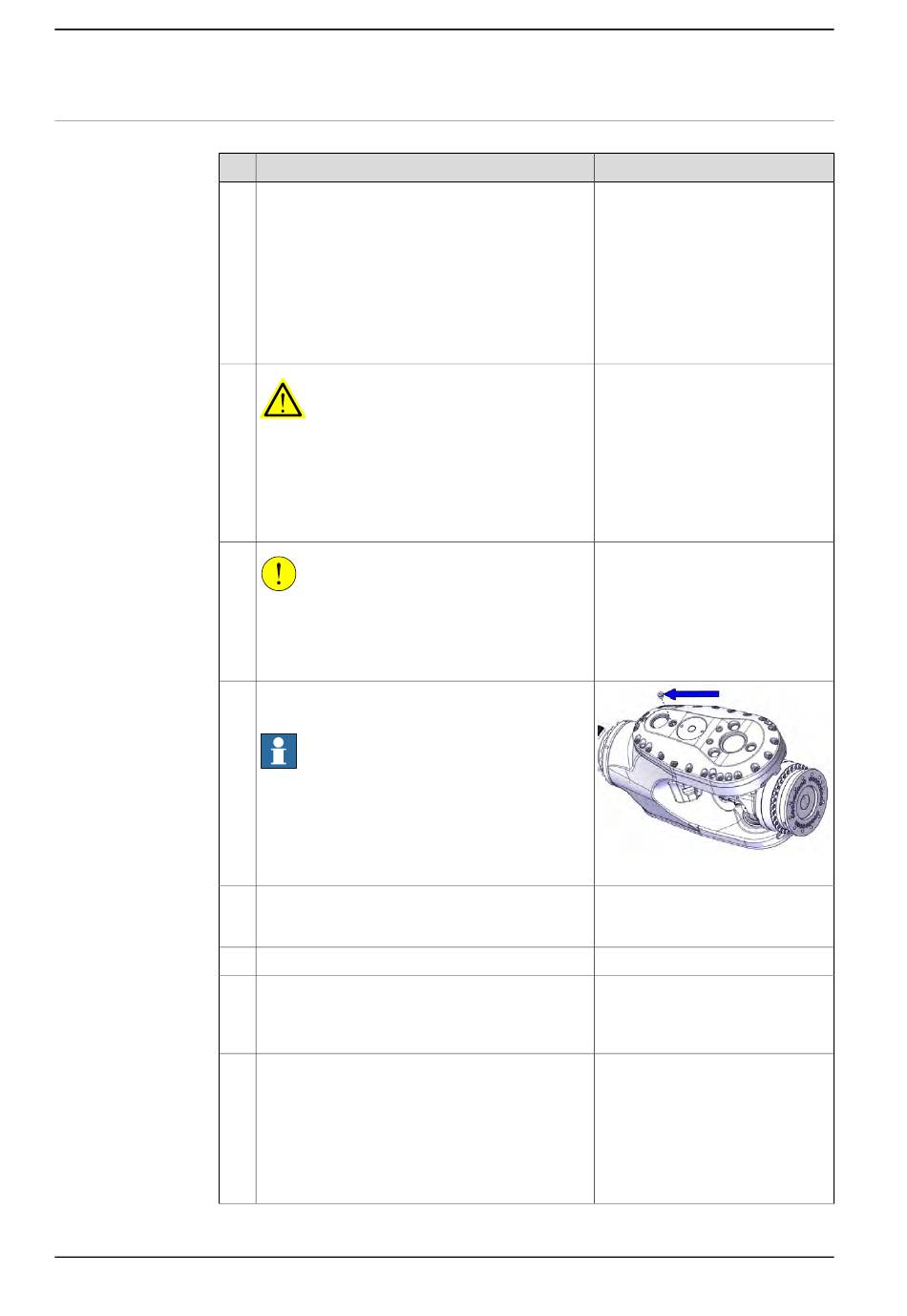

ABB IRB 8700 - 550/4.20 Manual Del Producto página 120

3 Mantenimiento
3.3.5 Inspección del nivel de aceite de la caja reductora del eje 5
Continuación
Inspección del nivel de aceite de la caja reductora del eje 5
1
2
3
4
5
6
7
8
Continúa en la página siguiente
120
Acción
Mueva el robot hasta la posición especificada:
• Eje 1: no significativo (siempre y cuando
el robot esté sujeto a la base)
• Eje 2: en la posición más adelantada posi-
ble
• Eje 3: 0°
• Eje 4: -60° aproximadamente
• Eje 5: 0°
• Eje 6: no significativo
¡AVISO!
El manejo del aceite de las cajas reductoras supo-
ne ciertos riesgos. Antes de continuar, lea la infor-
mación de seguridad de la sección
la seguridad durante el trabajo con los lubricantes
de la caja reductora (aceite o grasa) en la pági-
na 37.
¡CUIDADO!
La caja reductora puede contener un exceso de
presión que puede resultar peligroso. Ponga cui-
dado al abrir el tapón de aceite para dejar salir el
exceso de presión.
Abra con cuidado el tapón combinado de inspec-
ción y ventilación.
Nota
¡Abra el tapón con cuidado! Es posible que haya
algo de presión en el interior, la cual se liberará
al abrir el tapón.
Mueva el eje 4 muy lentamente hasta que se vea
el aceite por el orificio de inspección (posición de
-54° aproximadamente).
Inspeccione el nivel de aceite.
El nivel de aceite necesario se alcanza cuando el
nivel de aceite se ve justo por debajo del borde
inferior del orificio de inspección, con el eje 4 en
la posición de -54° aproximadamente.
Añada o drene aceite si es necesario.
© Copyright 2015-2018 ABB. Reservados todos los derechos.
Nota
Riesgos para
xx1700001461
El tipo de aceite y la cantidad total
se detallan en Manual de referen-
cia técnica - Lubrication in gearbo-
xes.
Encontrará más información sobre
cómo drenar o rellenar el aceite en
la sección Cambio del aceite, caja
reductora del eje 5 en la página
Manual del producto - IRB 8700
3HAC052853-005 Revisión: F
170.
