6

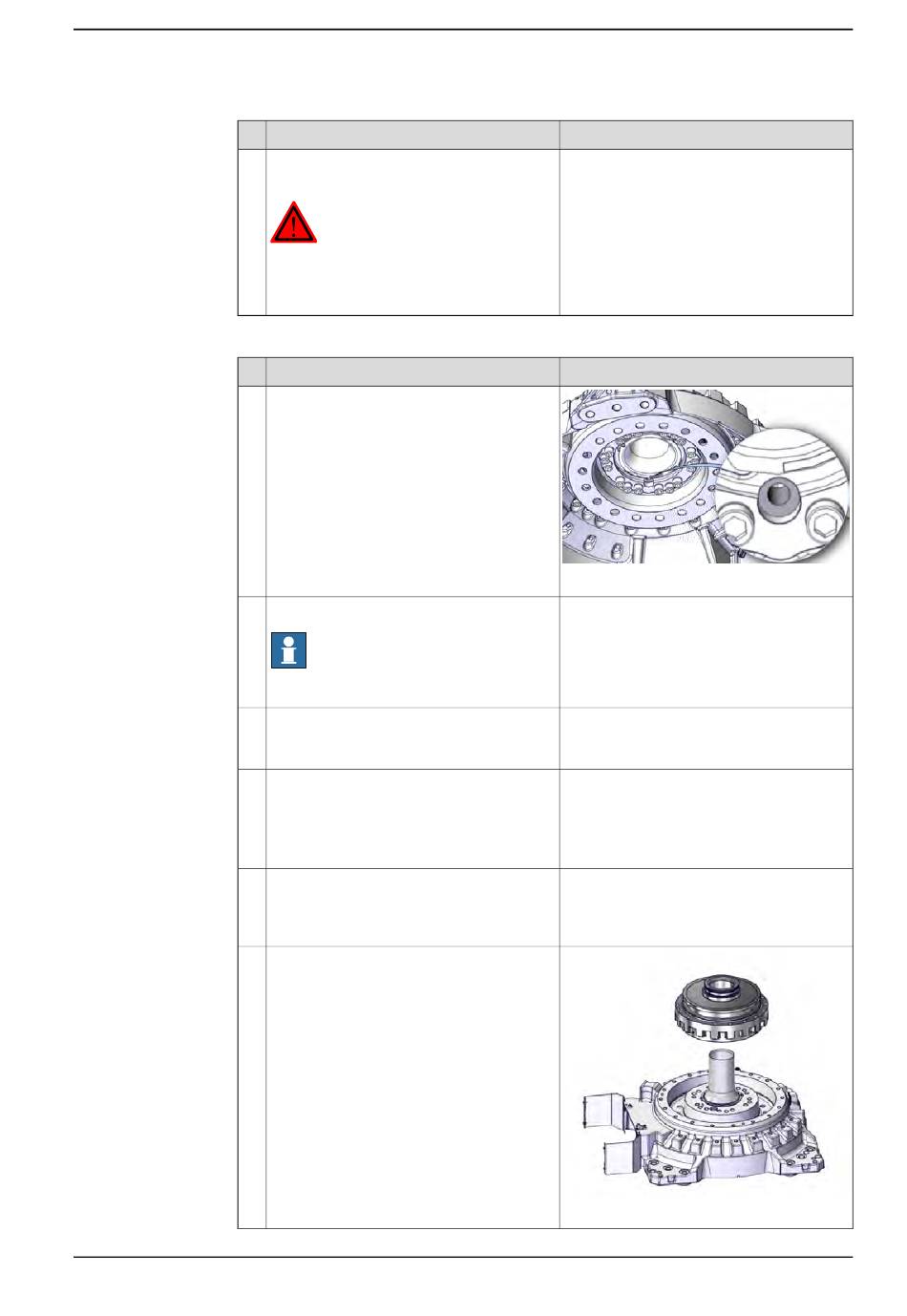

Montaje de la caja reductora del eje 1
1
2
3
4
5
6
Manual del producto - IRB 8700
3HAC052853-005 Revisión: F
Acción
Limpie las superficies de contacto entre la
caja reductora y la base.
PELIGRO
Introduzca solo una mano por debajo de
la caja reductora en suspensión durante la
limpieza.
Acción
Limpie la acanaladura para la junta tórica
pequeña.
Inspeccione la junta tórica.
Nota
Sustituya en caso de daños.
Aplique un poco de grasa a la junta tórica
y coloque esta en la acanaladura de la
manguera de aceite.
Monte dos pasadores de guía en orificios
opuestos de la caja reductora.
Uno de los pasadores de guía debe mon-
tarse en el orificio más cercano al pasador
de guía.
Antes de montar la caja reductora, asegú-
rese de que el pasador de guía y el canal
de aceite coincidan con los orificios del
bastidor.
Eleve con cuidado la caja reductora para
colocarla sobre los pasadores de guía.
© Copyright 2015-2018 ABB. Reservados todos los derechos.
4.8.2 Sustitución de la caja reductora del eje 1
Nota
Nota
xx1600000042
xx1500003123
Continúa en la página siguiente
4 Reparación
Continuación
