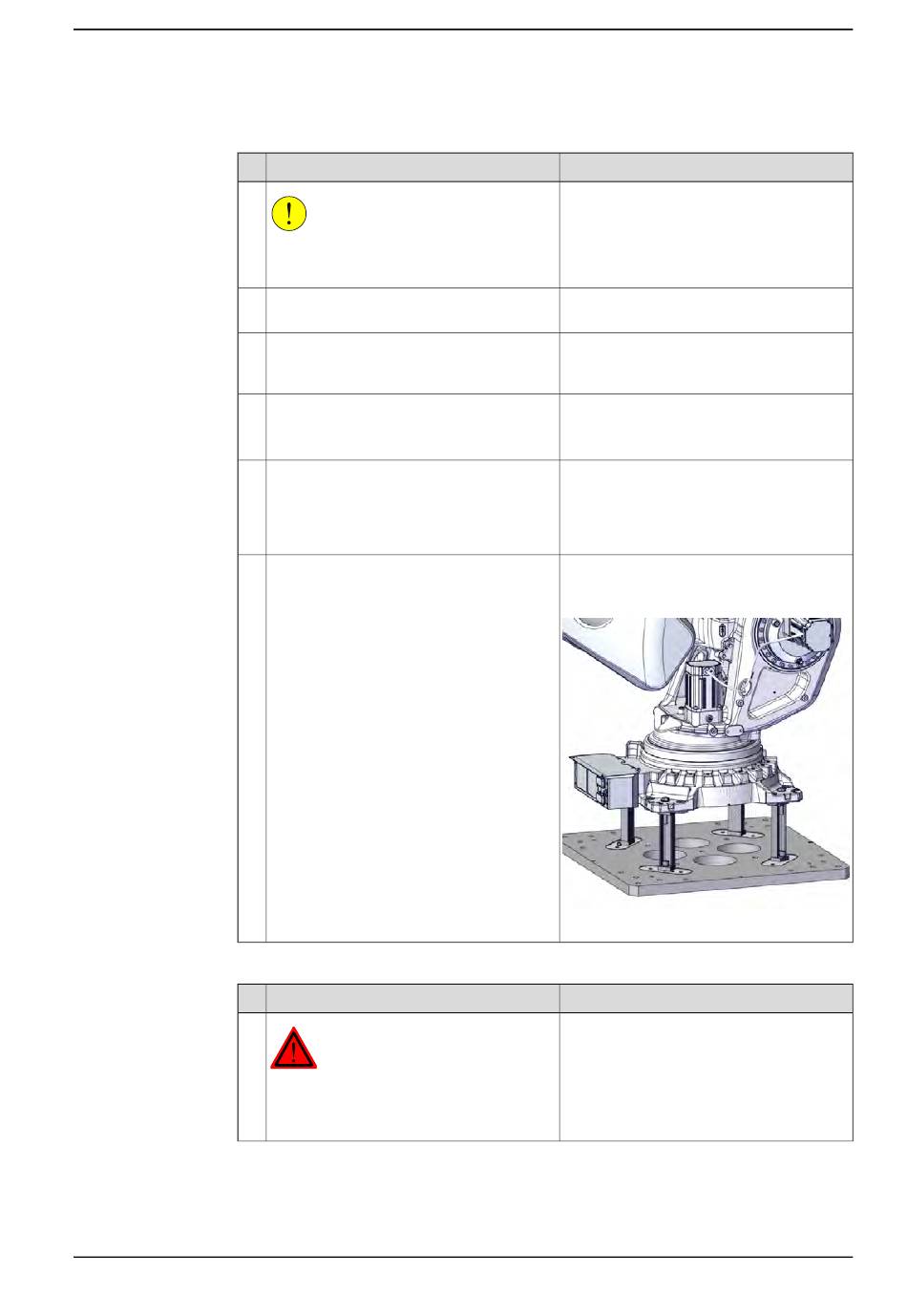

Elevación del robot completo sobre los pilares de apoyo
1
2
3
4
5
6
Desconexión del arnés de cables de la base
1
Manual del producto - IRB 8700
3HAC052853-005 Revisión: F
Acción
¡CUIDADO!
Asegúrese de que el robot esté bien sujeto
por los accesorios de elevación.
Desatornille los tornillos de fijación que
sujetan el robot a la base.
Eleve con cuidado el robot completo, lo
suficiente para poder fijar los pilares de
apoyo al suelo.
Acople los pilares de apoyo al suelo con
los tornillos de fijación que se incluyen.
Baje el robot con cuidado y lentamente
para colocarlo sobre los pilares de apoyo,
asegurándose de que los orificios de la
base del robot coincidan con los orificios
de los pilares de apoyo.
Fije a la base a los pilares de apoyo con
los tornillos de fijación del robot.
Acción
PELIGRO
Asegúrese de que todos los suministros
de alimentación eléctrica, presión hidráuli-
ca y presión de aire estén desactivados.
© Copyright 2015-2018 ABB. Reservados todos los derechos.
4.8.2 Sustitución de la caja reductora del eje 1
Nota
Pilares de apoyo: 3HAC061213-001
Siga las instrucciones de uso que se inclu-
yen con los pilares.
Par de apriete: 325 Nm
Siga las instrucciones de uso que se inclu-
yen con los pilares.
Par de apriete: 325 Nm
xx1700000928
Nota
Continúa en la página siguiente
4 Reparación
Continuación
657
