Retirada de la brida del motor
1
2
3
Manual del producto - IRB 8700
3HAC052853-005 Revisión: F

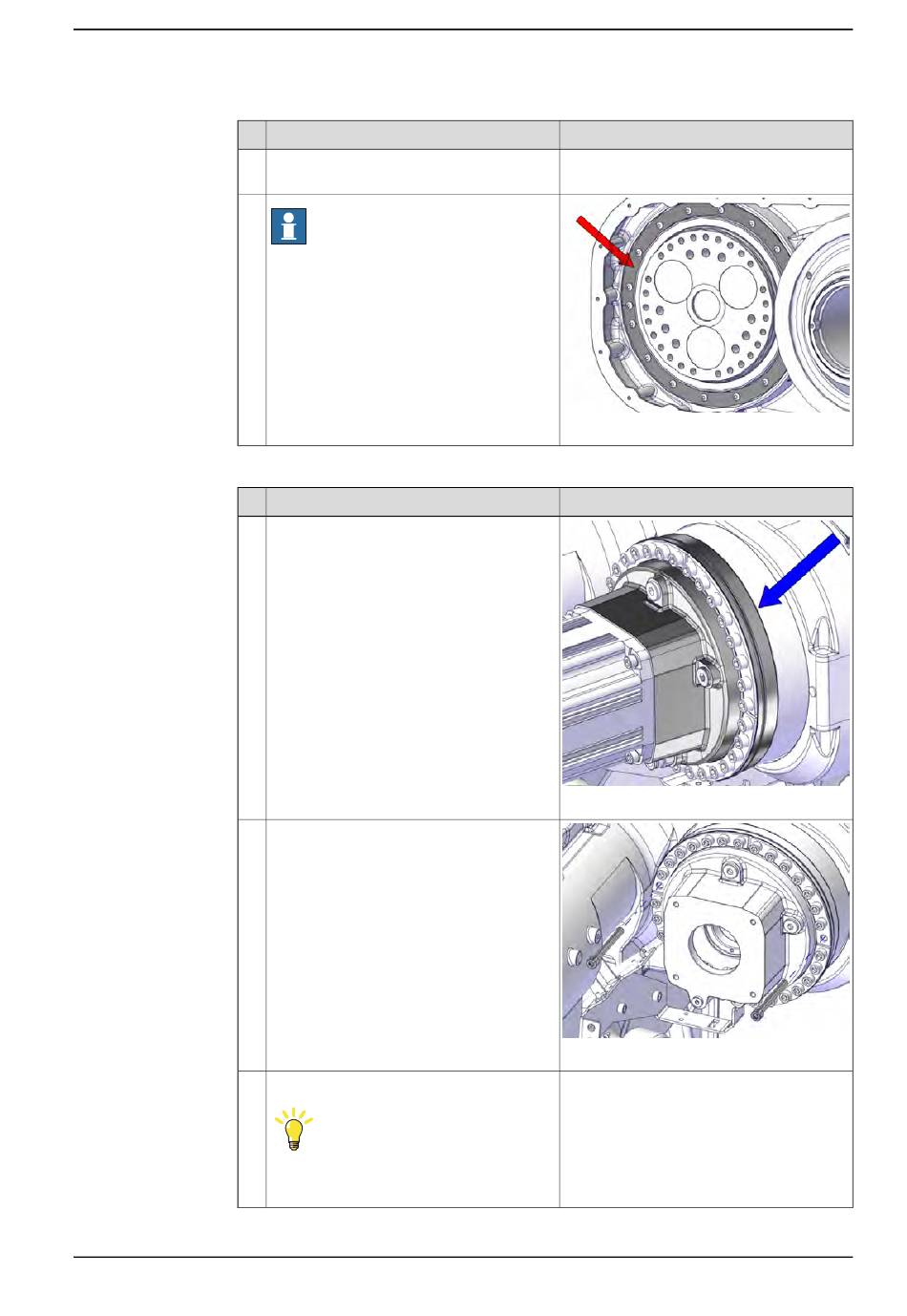

4.8.5 Sustitución de la caja reductora principal del eje 4
Acción
Eleve con cuidado el engranaje para sepa-
rarlo.
Nota
No retire las arandelas que se muestran
en la figura. En la parte inferior presentan
una junta que evita que el aceite salga a
través de los orificios para tornillos que
sujetan la caja reductora principal del eje
4 desde el otro lado.
Acción
Corte la pintura y el Sikaflex con una cuchi-
lla en la ranura entre la brida del motor y
la caja reductora.
Retire dos tornillos de fijación de orificios
opuestos.
Monte pasadores de guía en los orificios.
Recomendación
Aplique un poco de grasa a los pasadores
de guía para un mejor ajuste.
© Copyright 2015-2018 ABB. Reservados todos los derechos.
4 Reparación
Nota
xx1500002991
Nota
xx1600000072
xx1500002993
Pasadores de guía: 3HAC13056-2
M12x150 mm
Pasadores de guía: 3HAC13056-3
M12x200 mm
Continúa en la página siguiente
Continuación
785
