5.4.3 Especificaciones del impulso de instrucción
La entrada de la anchura del impulso se debe realizar para satisfacer las siguientes
condiciones.
<Condiciones>
t1 ≧ 1.25 μseg
t2 ≧ 5 μseg
t1/t3 ≦ 50%
Dirección

En caso de las entradas de arriba y abajo, ingrese la lógica "FALSA" para el lado en el cual
no se introducen los impulsos.
[SMB-55E]
t1 t1
Impulso
"CIERTO"

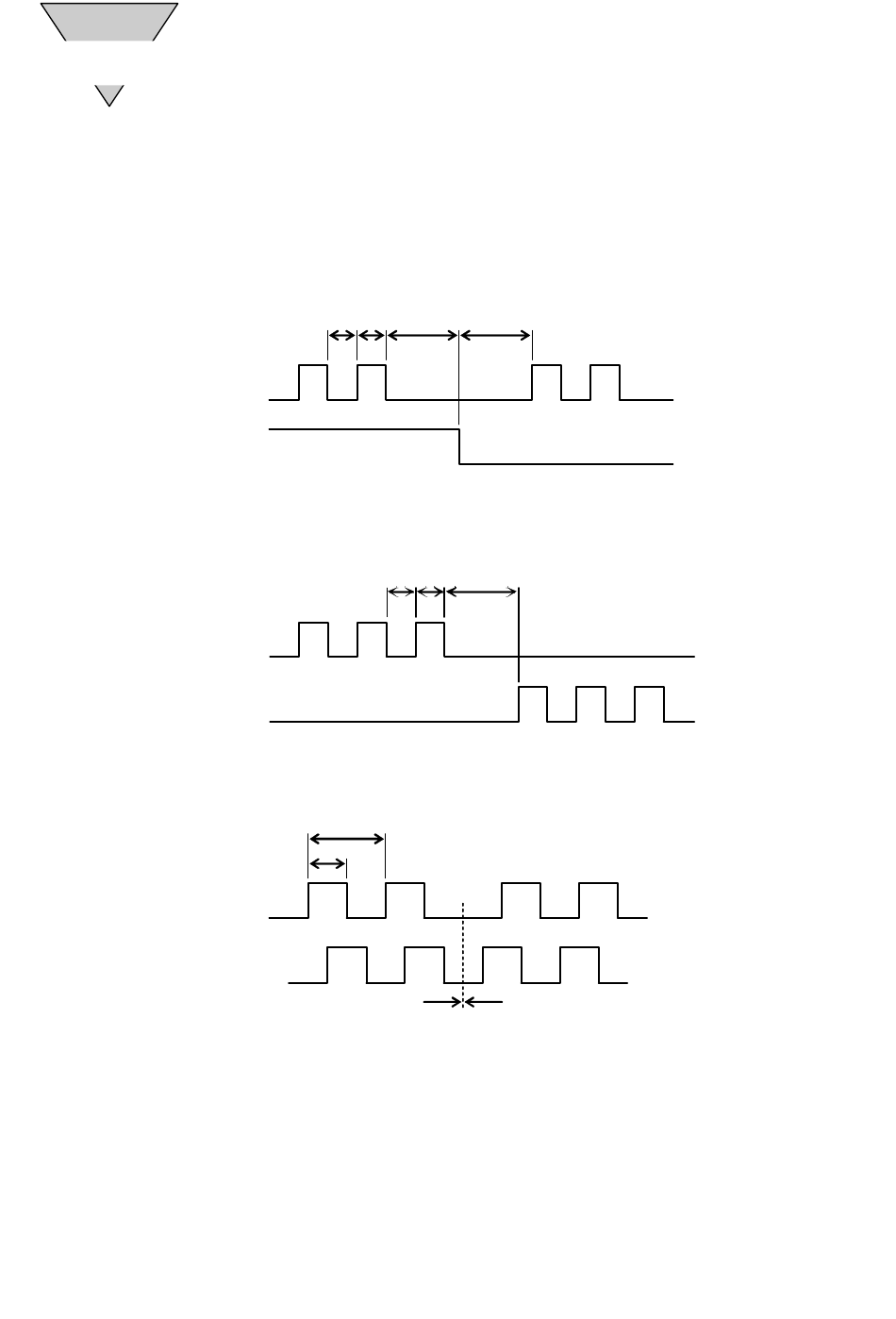

Fig. 5.23 Entradas de impulso y de dirección
Arriba
"FALSO "
Abajo
Fig. 5.24 Entradas arriba y abajo
t3
t1
Fase A
Fase B
La fase B está 90°
atrás de la fase A
Fig. 5.25 Entradas de la Fase A y B
t2 t2
"FALSO"
t1 t1 t2
"FALSO"
La fase B está 90°
adelante de la fase A
