Ejemplo Del Programa Nc - CKD AX Serie Manual De Instrucciones

6
PROGRAMA

6.6 Ejemplo del programa NC

Lo siguiente explica los ejemplos del programa NC.
A menos de indicarse lo contrario, las coordenadas habrán regresado a la posición de 0º antes de
iniciar el programa.

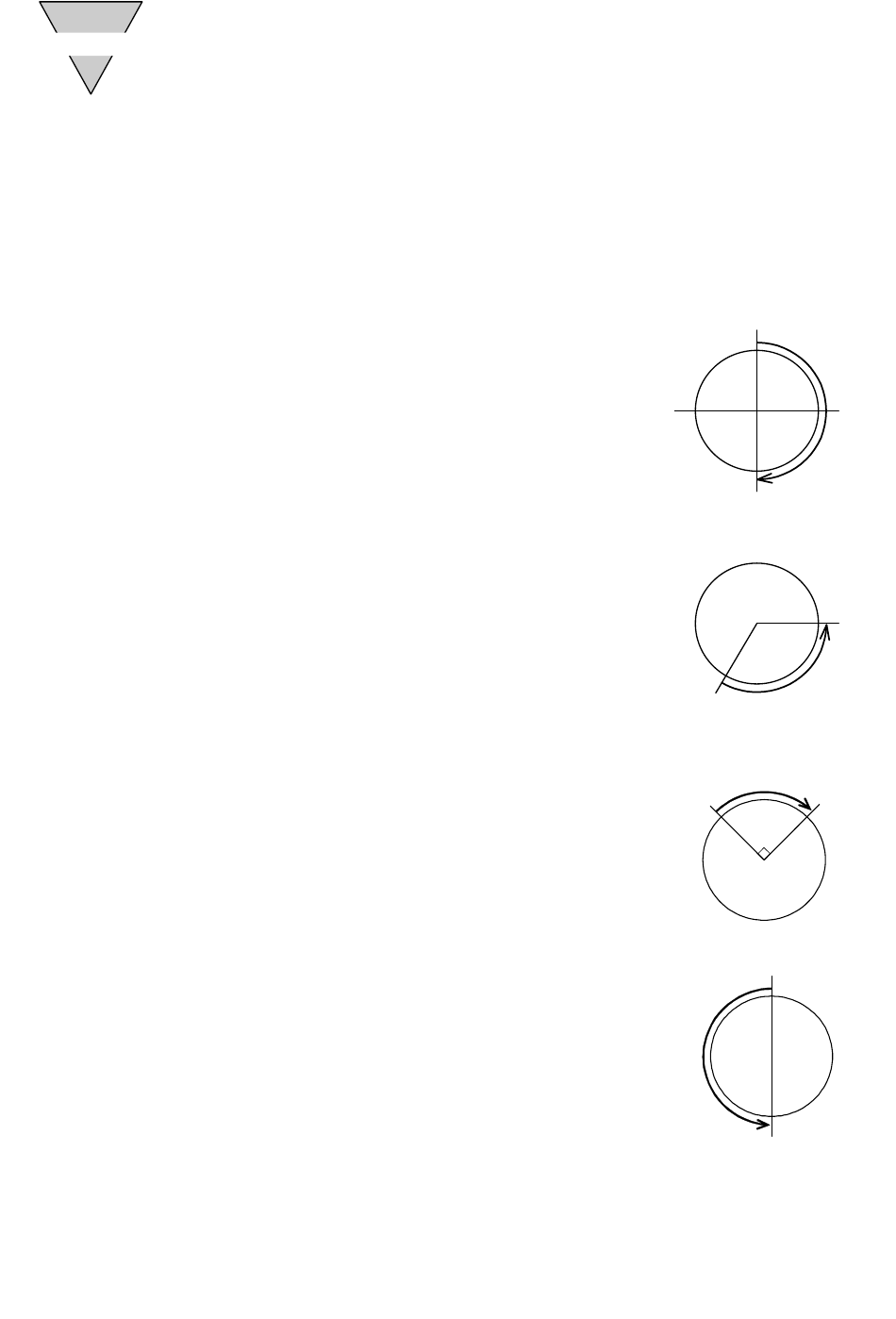

1) Dimensión absoluta (G90), designación de ángulo (G105) y designación de tiempo (G11)
Cree un programa de indización, usando unidades de ángulo y de tiempo en la posición de
coordenadas de usuario absolutas definidas con una cantidad de desplazamiento de posición
inicial (PRM 3).
<Programa>
N1G90G105G11;
N2A180F1. 5;
N3M30;
2) Dimensión absoluta de máxima revolución (G90.1)
No gire más allá de 180º (desplazamiento de ruta más corta).
<Programa>
N1G90. 1G105G11;
N2A90F1. 5;
N3M30;
3) Dimensión creciente de la máxima revolución (G91.1)
Desplazamiento desde la posición actual por medio de un ángulo.
<Programa>
N1G91. 1G105G11;
N2A90F1;
N3M30;
4) Designación de impulsos (G104)
Designe la cantidad de desplazamiento en impulsos.
<Programa>
N1G90. 1G104G11;
N2A270336F2;
N3M30;

El desplazamiento de 180º con G90.1 (ruta más corta) ocasiona que la rotación sea
en el sentido contrario al de las manecillas del reloj.
[SMB-55E]
① Absoluto, ángulo, tiempo
② Desplazamiento hacia la posición de
180° en 1,5 seg.
③ Fin de programa
①Revolución máxima absoluta, ángulo, tiempo
② Desplazamiento a la posición de
coordenada absoluta de 90° en 1,5
seg. en la ruta más corta.
③ Fin de programa
① Revolución máxima creciente, ángulo, tiempo
② Desplazamiento desde la posición en
sentido de las manecillas del reloj hacia
la posición de 90º en 1 seg.
③ Fin de programa
① Máxima revolución absoluta,designación
de impulso, tiempo
② Desplazamiento hacia la posición del
impulso 270336 (180°) en 2 seg.
③ Fin de programa
— 6-15 —
0 ﾟ
②
180 ﾟ
0 ﾟ
90 ﾟ
②
-150 ﾟ
0 ﾟ
②
0 ﾟ
②
270336 impulsos
(180 ﾟ)
