Ajuste Manual - CKD AX Serie Manual De Instrucciones

9.2.2 Ajuste manual (Común entre los controladores modelo TS/TH)

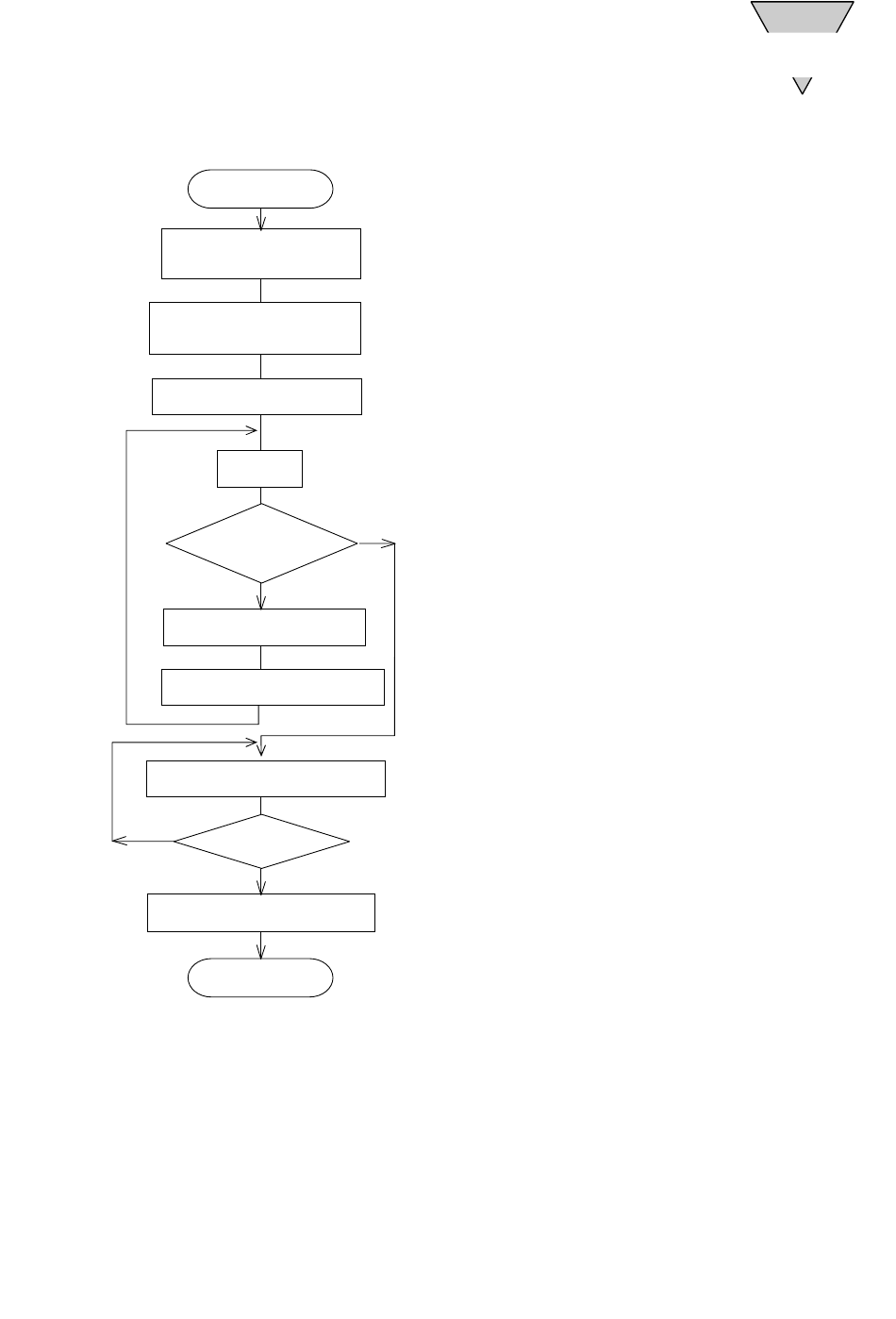

A continuación se muestra el diagrama de flujo de ajuste de ganancia.
INICIO
Ajustar G1 en "8."
Ajustar G2 en "0."
Ingresar un programa
arbitrario.
Selección de programa
Inicio
¿Parada de
alarma tras inicio?
Restaurar alarma
Incrementar G2 en "+1."
Incrementar G2 en "+1"
N
¿Oscila?
Disminuir G2 en "1" o "2."
FIN
Fig. 9.2 Diagrama de flujo del ajuste de ganancia
Repita el ajuste similar mientras cambia el ajuste G1, para ajustar con mayor precisión la ganancia.
Si la rigidez del equipo es lo suficientemente alta, incremente el ajuste de G1 incluso con un ajuste G2
menor después de haber realizado el ajuste anterior para mejorar aún más el estado de la acción.
Para G1 y G2, consulte la Sección 9.1 "¿Qué es ajuste de ganancia?"
Si cambia el ajuste de G1 o G2, el ajuste G1 y el ajuste G2 se muestran en el LED de 7 segmentos del
lado izquierdo y derecho durante dos segundos aproximadamente.
Use un desatornillador normal o similar para
cambiar el ajuste del detector DIP en el panel del
controlador. Los ajustes predeterminados son "8"
(G1) y "0" (G2).
Para los procedimientos de entrada, selección e
inicio del programa, consulte el Capítulo 4
"OPERACIÓN DE PRUEBA".
N
S
S
— 9-8 —
9
AJUSTE DE
GANANCIA
[SMB-55E]
