CKD AX Serie Manual De Instrucciones página 45

3) Especificación de la entrada de la secuencia de impulsos

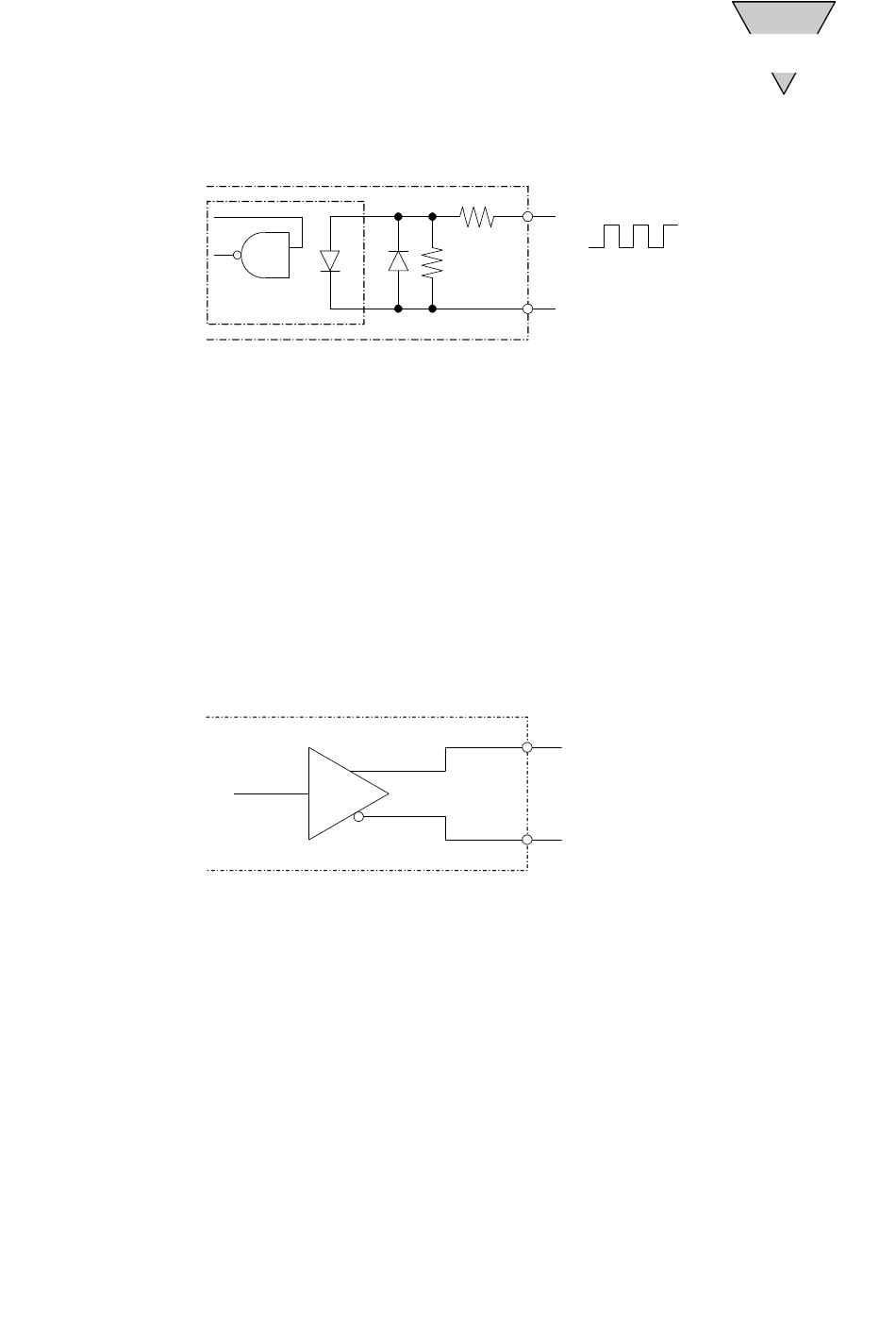

Fig. 3.15 Circuito de entrada de la secuencia de impulsos

La lógica con el fotoacoplador activo del circuito de entrada de la secuencia de
impulsos es "TRUE" (CIERTO) mientras que la lógica con un fotoacoplador inactivo
es "FALSE" (FALSO).
Para las especificaciones de los impulsos, consulte el Capítulo 5. "CÓMO USAR
E/S".
4) Especificación de la salida del codificador (Secuencia de impulsos)
240 ohmios
510 ohmios
Tensión nominal: 5 V ±10%,
Frecuencia de entrada máx.
Controlador de la línea: 1 Mpps
Colector abierto: 250 Kpps
Tipo de salida: Controlador de línea
Controlador de línea que se va a usar: DS26C31
Receptor de línea recomendado: DS26C32 o equivalente
Fig. 3.16 Circuito de salida del codificador
— 3-20 —
Pines 19 y 21
Pines 20 y 22
Pines 23, 25 y 27
Pines 24, 26 y 28
3
CONFIGURACIÓN Y
CONEXIÓN DEL SISTEMA
[SMB-55E]
