En seguida, conecte todo lo del actuador, controlador y suministro de alimentación así como los
dispositivos periféricos.
Para más detalles, consulte el Capítulo 3. "CONFIGURACIÓN Y CONEXIÓN DEL SISTEMA".
Actuador
ABSODEX
(Cable de motor)
Disyuntor de circuito c on
carcas a moldeada
200 V CA de 3 f ases
Protector de
sobrecarga
otect or
Tierra

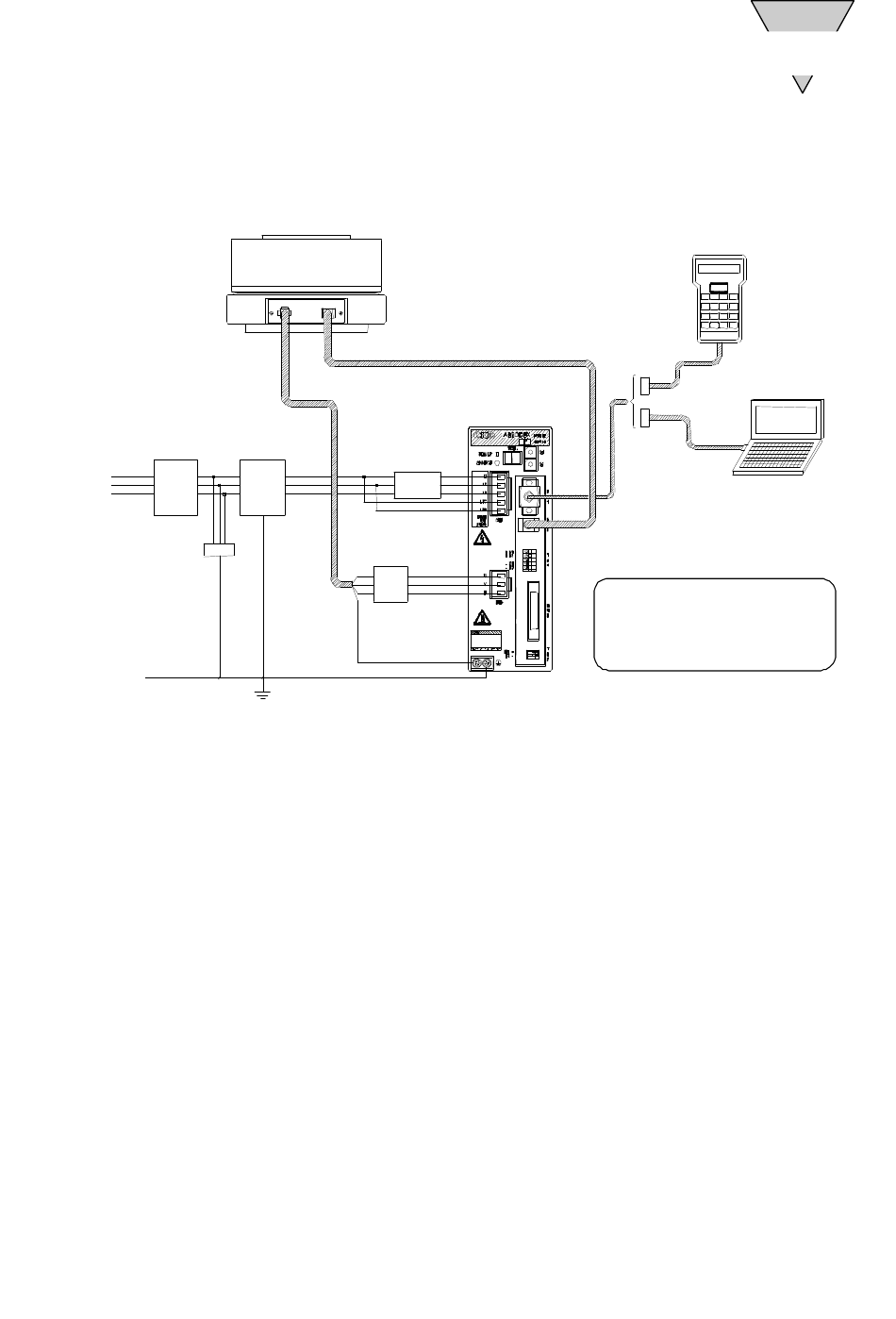

Fig. 4.2 Ejemplo de conexión (en caso de un suministro de alimentación de 200 V CA 3 fases)
Cont ac tor
electrom agnético
Filtro de ruido
(opcional)
Núcleo de ferrita
(Cable solventador)
Controlador
ABSODEX
— 4-4 —
OPERACIÓN
DE PRUEBA
Term inal de diálogo
"AX0170H" (opcional)
Es necesario un terminal de
diálogo o un PC para la operación
de prueba. En este capítulo, se
describe el terminal de diálogo.
4
PC
[SMB-55E]
