Punto Clave Para La Selección Del Número De Programa - CKD AX Serie Manual De Instrucciones

5
CÓMO USAR
LA E/S
5.6.2 Punto clave para la selección del número de programa
1)
2)
3)

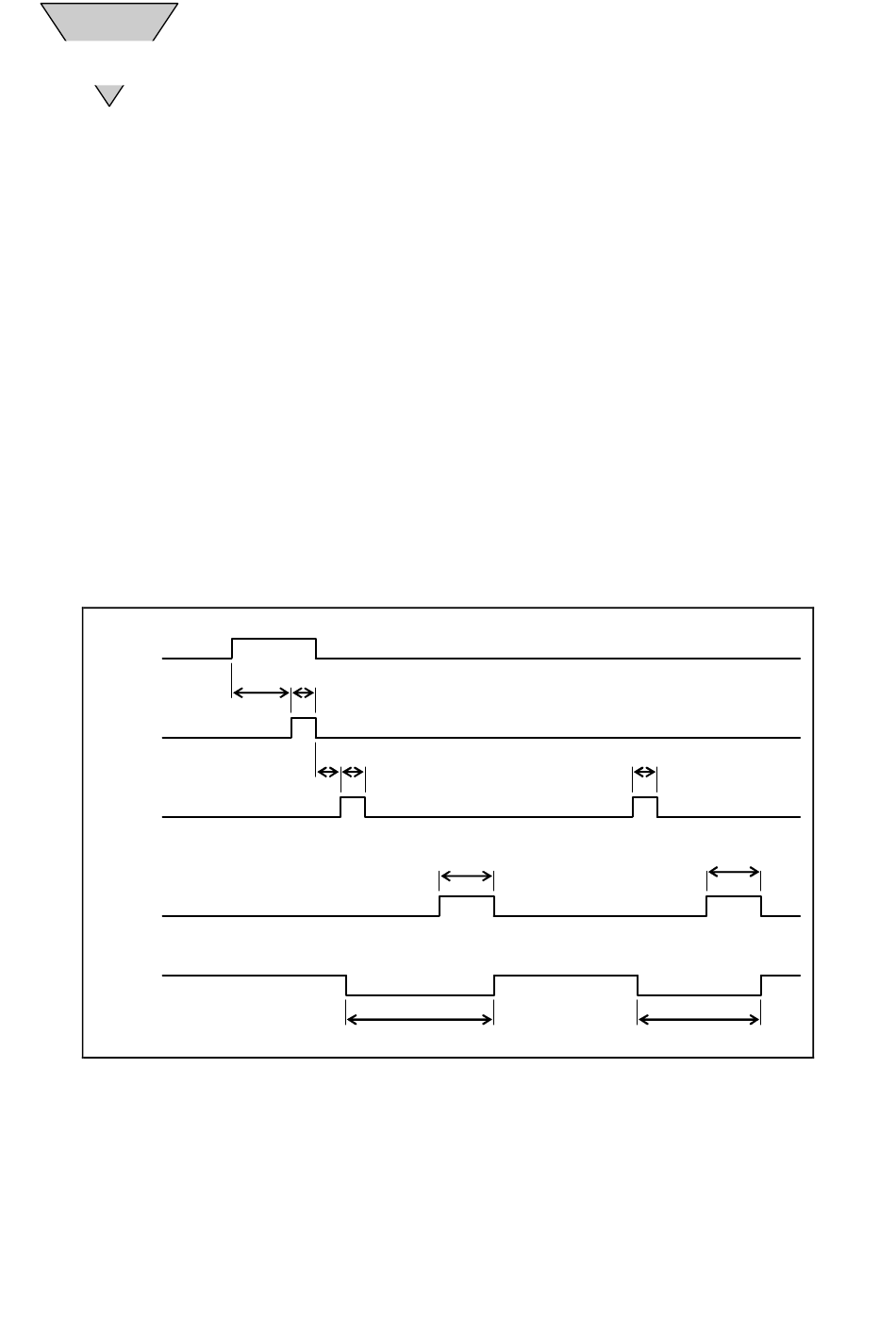

Diagrama de sincronización durante la selección del número de programa
Entrada de selección
del número de
programa (bit 0)
Entrada de ajuste
del número de
programa,
dígito de
unidades
Entrada de inicio
Salida de finalización
de posicionamiento
Salida de espera de la
entrada de inicio
[SMB-55E]
Si el número de programas es 32 o menor, ajuste PRM 36 (cambio del método de
selección del número de programa E/S) en "3" (binario bit 5) para finalizar la entrada
del número de programa en un ciclo.
Después de encender la alimentación, el número de programa "0" se selecciona
automáticamente. Si el número de programas es uno, deje el número de programa "0"
para omitir la operación de selección del número (y el programa se ejecuta
inmediatamente después de suministrar una señal de inicio).
Sin embargo, para ejecutar el programa desde el primer paso después de una parada
de emergencia, es necesaria la señal de "ajuste del número de programa del dígito de
unidades".
La selección del número de programa y de la entrada de la señal de inicio no se
aceptan a menos que se active la señal de "salida de espera de la entrada de inicio".
Cargue o guarde el programa con el terminal de diálogo o la Nota de instrucción
cuando se ACTIVE la señal "salida de espera de la entrada de inicio".
*1
20 mseg o más
20 mseg o más
*1
20 mseg o más
0 mseg o más
*2
Inicio ①
Desplazamiento hacia la posición
de indización más cercana
Durante la ejecución de
Fig. 5.28 Diagrama de sincronización 1
100 mseg
*3
(Parada AX)
programa
— 5-33 —
20 mseg o más
*2
Inicio ②
Desplazamiento hacia la siguiente
posición de indización
100 mseg
*3
(Parada AX)
Duriante la ejecución del
programa
