5.6 Ejemplo de aplicación de la señal de E/S
5.6.1 Flujo básico de las señales de E/S
En esta sección, se describe el flujo de la señal de E/S básico que inicia en la selección del
número de programa seguido por el inicio y la suspensión.
<Ejemplo de movimiento>
Indización de cuatro segmentos
(Dirección de rotación: sentido de las manecillas del reloj)
<Ejemplo de programa>
Use solamente un programa con número 1 para esta aplicación.
Programa N.º 1
G11;
G101A4;
G91.1;
A0F1;
M0;
N1A1F0.5;
M0;
J1;
M30;
<Ejemplo de ajustes de parámetros>
Ajuste PRM 36 (cambio del método de selección del número de programa de E/S) en "3"
(binario bit 5) para la presente aplicación.
270°
Cambiar la unidad de F a la de tiempo (segundos).
Segmentar una revolución completa en cuatro.
Revolución completa incremental
Mover hacia la posición de indización más cercana en 1 seg.
Iniciar la entrada de inicio
Bloque N.º 1; índice en el sentido de las manecillas del reloj
en 0,5 seg.
Espera de la entrada de inicio
Saltar al bloque "N1".
Fin de programa
— 5-32 —
0°
180°

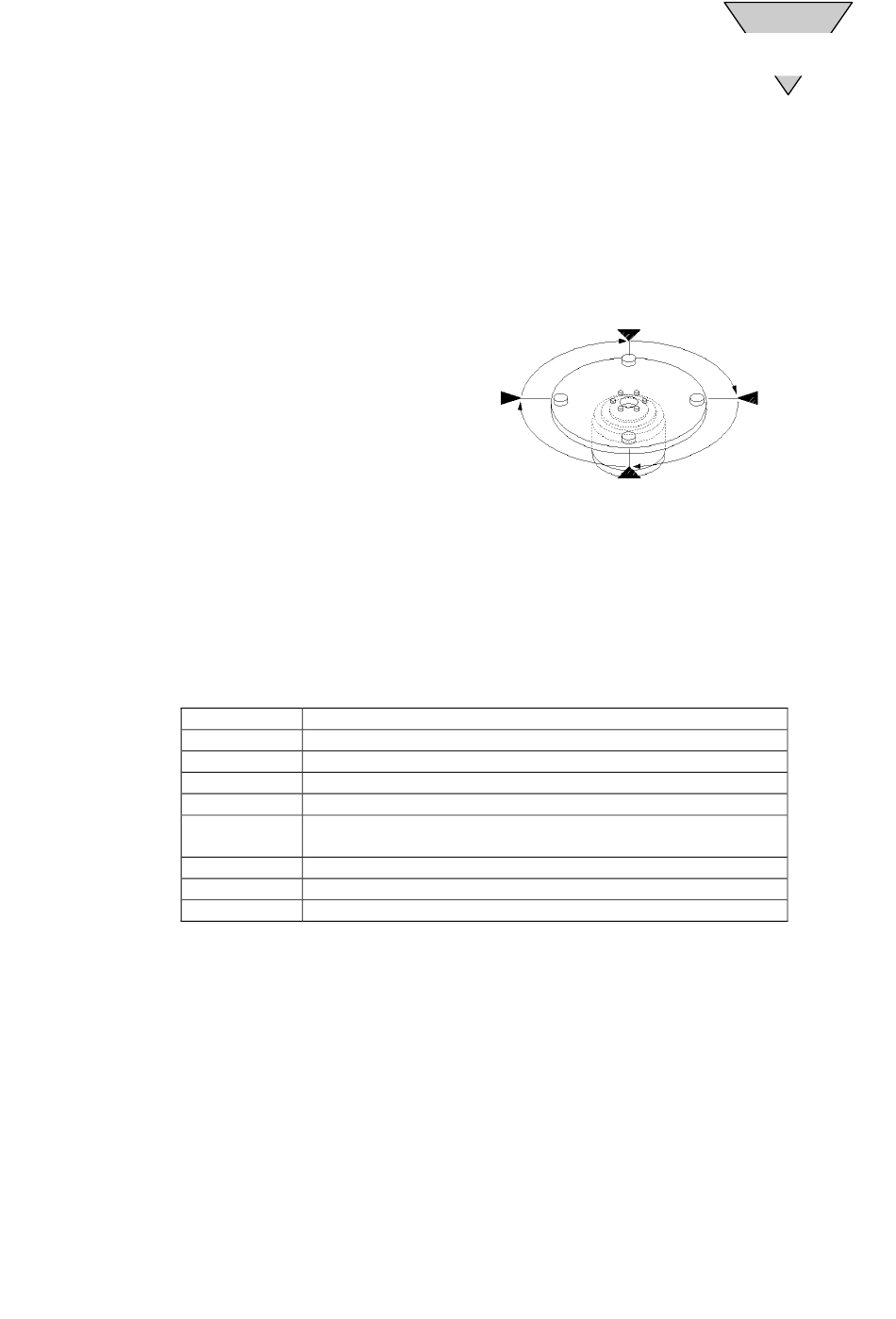

Fig. 5.27 Ejemplo de movimiento
