Comunicación / USS
8.1.4.4 Terminación de bus para protocolo USS
INDICACION
8.1-28
Para que se de un funcionamiento con USS libre de interferencias hay
que ponerle, a ambos extremos del cable de bus, resistencias de
terminación de bus.
El cable de bus deberá considerarse como una sola línea desde el
primer usuario USS hasta el último usuario USS, de tal forma que hay
que terminar ("cerrar") el bus dos veces. Las resistencias de
terminación de bus deben ser conectadas al primer usuario (p. ej.
maestro) y al último (p. ej. convertidor).
Kompakt Plus
SIEMEN S
S1
X101
X103
Soporte de pantalla
para cables de
señalización

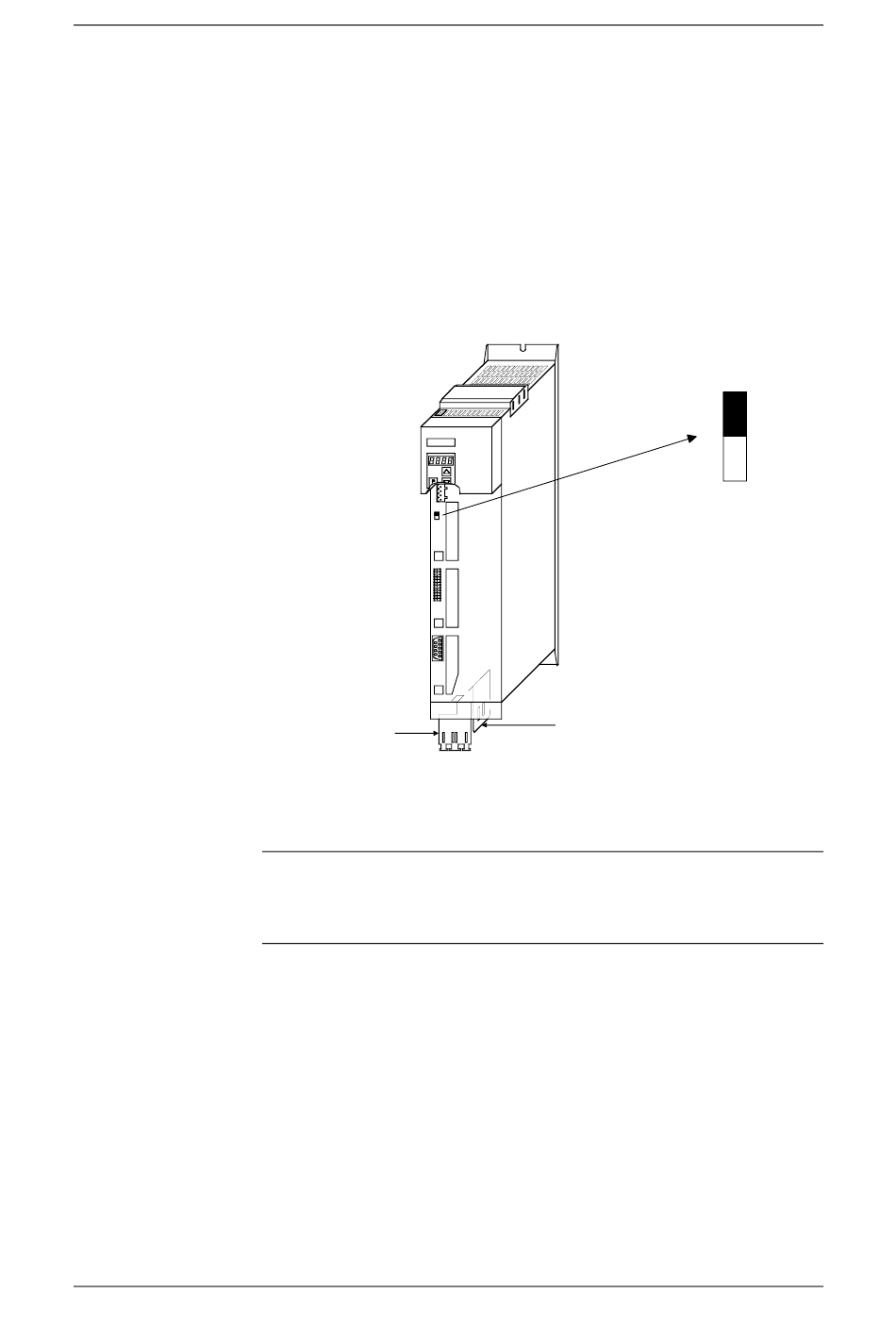

Figura 8.1-13 Conmutador S1 para terminación de bus. Forma constructiva Kompakt
Plus
En las formas constructivas "Kompakt y Chasis" se encuentran a
disposición dos interfaces USS independientes entre sí (SST1 y SST2).
Correspondientemente están previstos los conmutadores S1 y S2 para
conectar la resistencia de terminación de bus.
Si el usuario con que termina el bus es una tarjeta T100, la conexión
de las resistencias de terminación de bus se realiza a través de los dos
puentes enchufables de conexión X8 y X9.
−
X100
A
B
C
Soporte de pantalla
para cable de motor
6SE7087-8QX70 (Edición AD)
Compendio Motion Control
03.2004
S1
OFF
ON
Interruptor
para terminación
de bus
