Comunicación / PROFIBUS
Cantidad de datos y
de canales de
emisión
Ejemplo:
8.2-80
Se necesita:
♦ STEP7 a partir de la versión 5.0 con servicepack 2 ó 4 (servicepack
3 no es adecuado) o versión 5.1
♦ DriveES con SlaveOM para CBP2
♦ Maestro Profibus S7 con la funcionalidad "equidistancia"
♦ Esclavo DP con capacidad para la comunicación directa como
interlocutor de comunicación (p. ej. accionamientos o ET200)
♦ CBP2
La comunicación directa es independiente del equipo base. La
funcionalidad se encuentra implementada en la CBP2.
La comunicación directa se configura con el SlaveOM en la ventana
"Configuración".
Datos de recepción / emisión: máximo 16 palabras para
consignas/valores reales por cada accionamiento, que se pueden
repartir a voluntad entre el maestro DP y los esclavos DP con
capacidad de comunicación directa.
Cantidad de canales de emisión: Un canal Broadcast, que pueden
recibir el maestro DP y un número ilimitado de esclavos DP.
Cantidad de canales de recepción: Máximo 8.

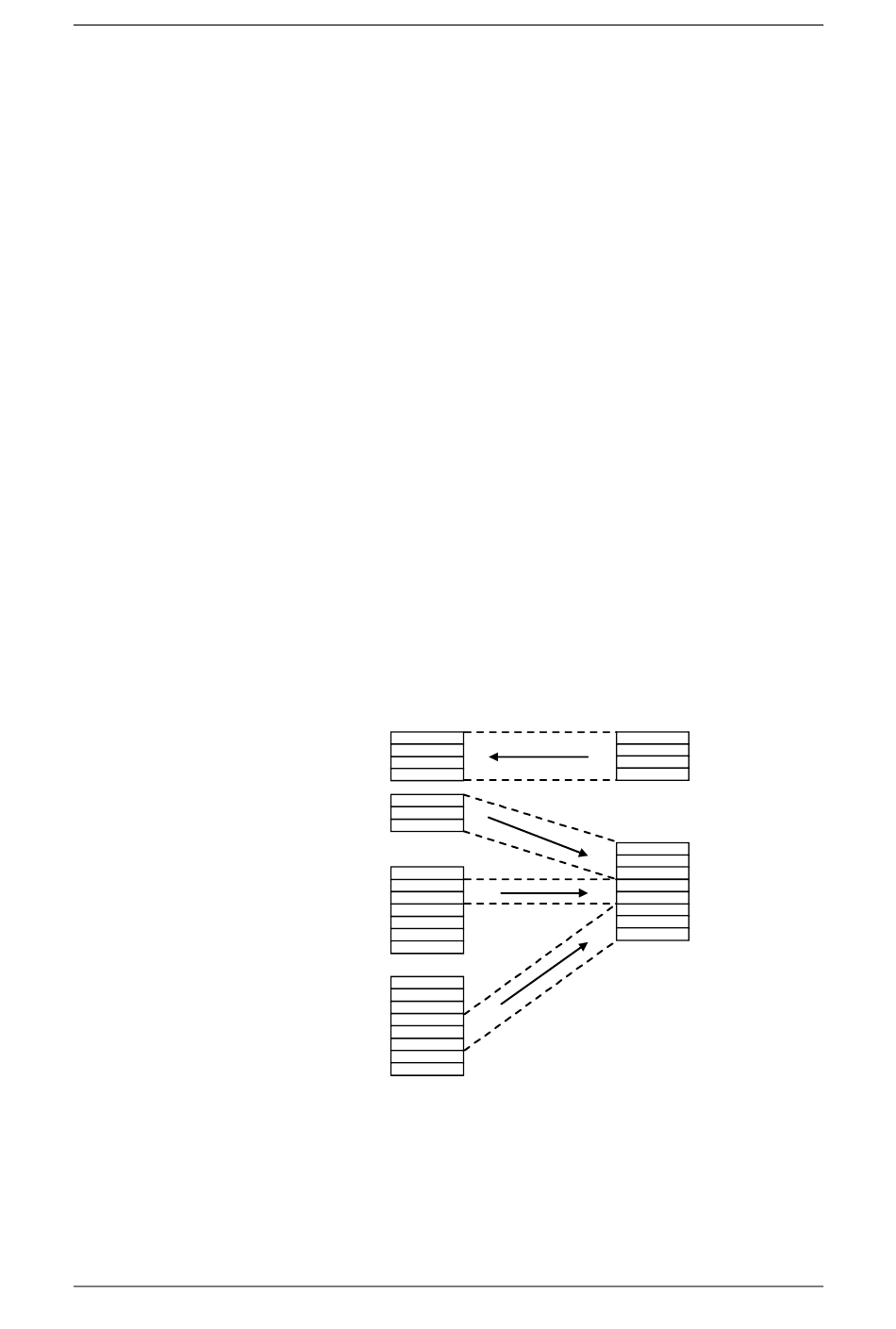

La siguiente figura muestra una configuración de comunicación directa
con dos emisores (publishern) y un accionamiento con CBP2 como
receptor (subscriber).
PROFIBUS
1
Entradas
2
maestro - esclavo1
3
4
1
Salidas
2
3
1
Entradas
2
esclavo 2
3
(Publisher) 4
5
6
7
1
Entradas
2
esclavo 3
3
(Publisher) 4
5
6
7
8
Figura 8.2-25 Ejemplo de configuración de comunicación directa esclavo-esclavo
Esclavo 1 (Subscriber)
accionam. con CBP2
Dual-Port-RAM
6SE7087-8QX70 (Edición AE)
Compendio Motion Control
06.2005
PZD1
V.reales
PZD2
PZD3
PZD4
PZD1
Consignas
PZD2
PZD3
PZD4
PZD5
PZD6
PZD7
PZD8
