2 Instalación y puesta en servicio
2.4.6 Instalación de interruptores de posición (opcionales)
Continuación
Eje 2

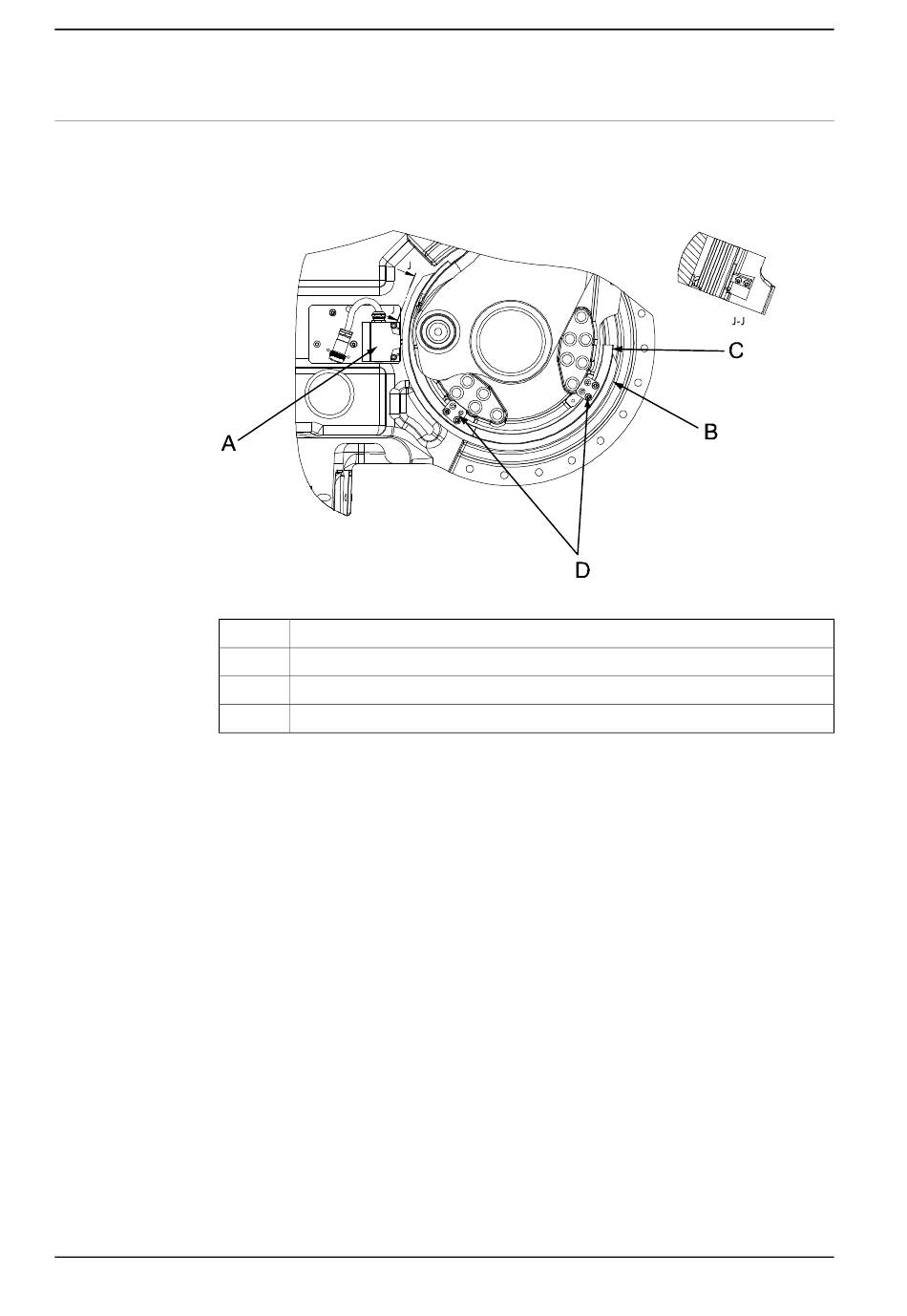

La figura siguiente muestra el interruptor de posición del eje 2. Además de los
componentes mostrados, también deben instalarse cables entre el interruptor y
la base del robot.
xx0400001038
A
B
C
D
Continúa en la página siguiente
114
Interruptor de posición del eje 2
Leva
Raíl
Fijación de raíl
