Sensor De Presión Y Temperatura Aire Aspirado - Fiat MultiAir Turbo 1.4 Manual De Curso

Conexiones eléctricas
- Pin 1, Masa motor de apertura mariposa
- Pin 2, Masa potenciómetros TPS1 y TPS2
- Pin 3, Positivo 5V potenciómetros TPS1 y TPS2
- Pin 4, Positivo motor de apertura mariposa
- Pin 5, Señal potenciómetro TPS2
- Pin 6, Señal potenciómetro TPS1

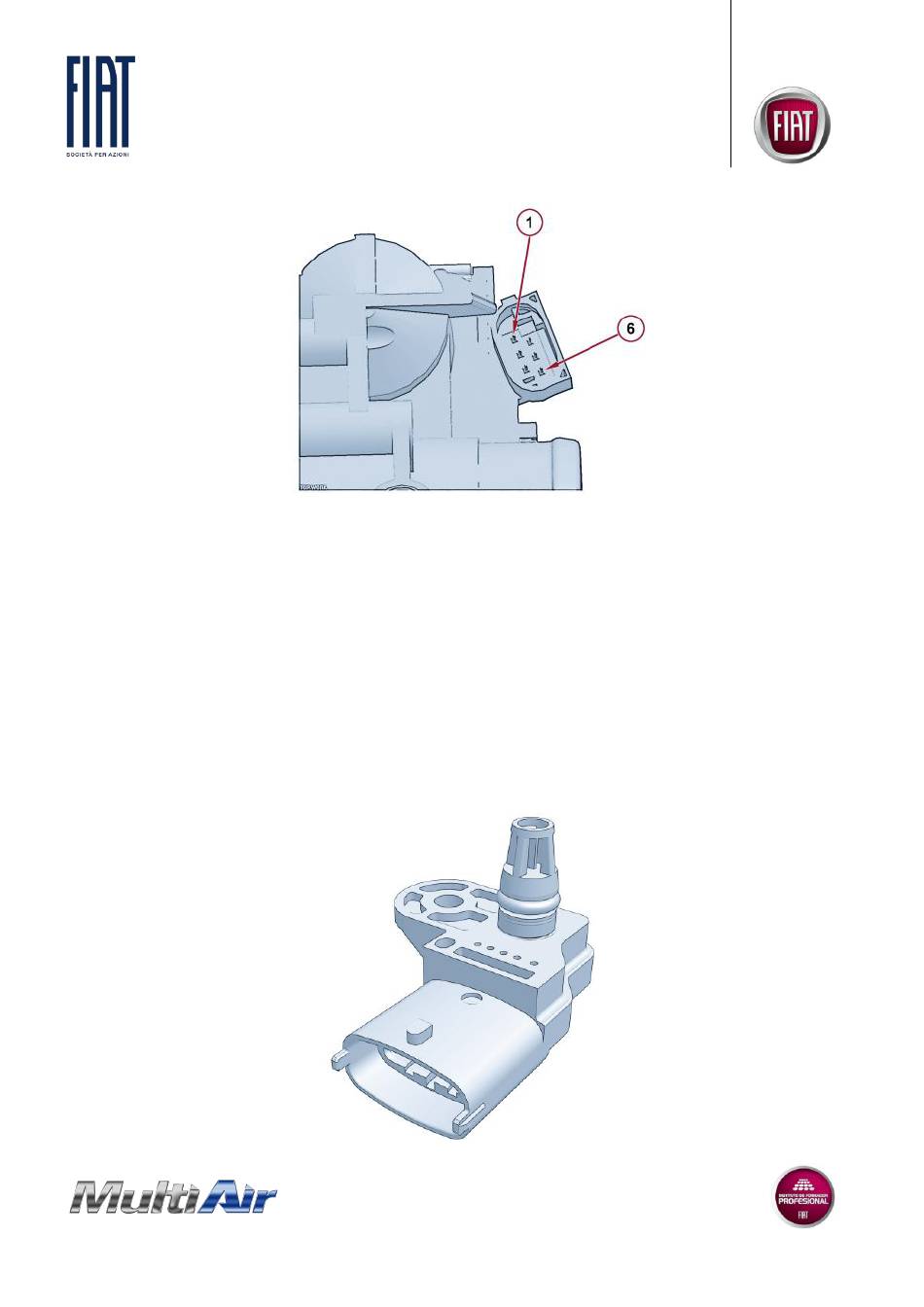

SENSOR DE PRESIÓN Y TEMPERATURA AIRE ASPIRADO
Características
El sensor de presión y temperatura aire aspirado es un componente integrado con la función de medir la
presión y la temperatura del aire dentro del colector de admisión.
La centralita de inyección utiliza ambos datos para establecer la cantidad de aire aspirada por el motor, esta
información se utiliza después para calcular el tiempo de inyección y el punto de encendido.
El sensor se monta en el canalizador de caudal aire.
